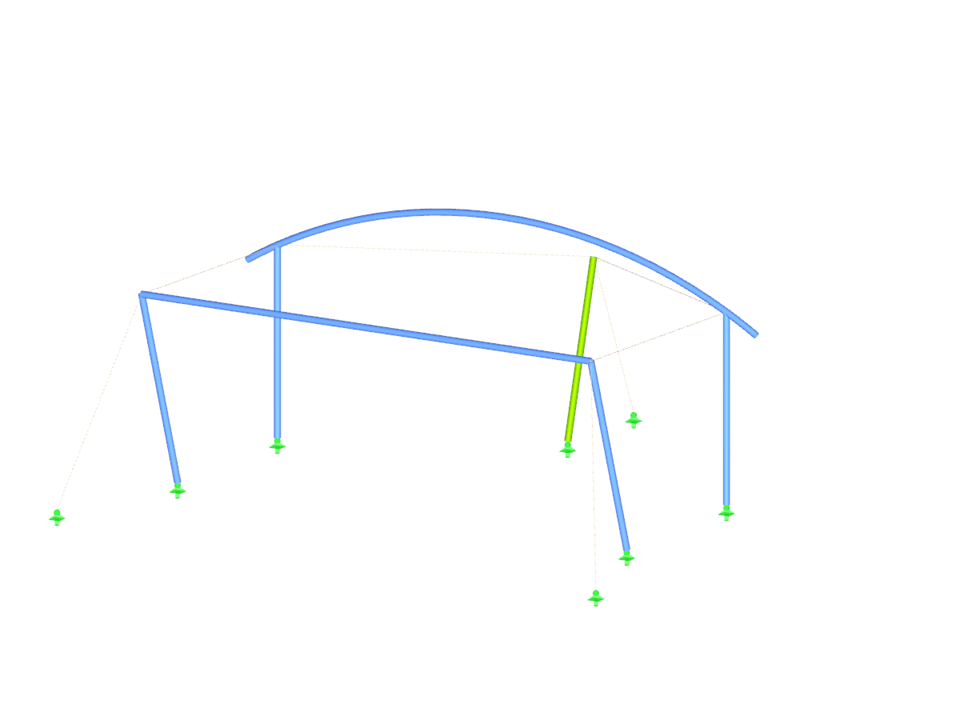

Стальные балки, связанные посредством тросами
Количество узлов | 18 |
Количество линий | 16 |
Количество стержней | 16 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 2 |
Количество расчетных сочетаний | 2 |
Общий вес | 4,897 t |
Размеры (метрические) | 23,944 x 23,639 x 10,143 m |
Размеры (имперские) | 78.56 x 77.56 x 33.28 feet |
Версия программы | 5.22.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
