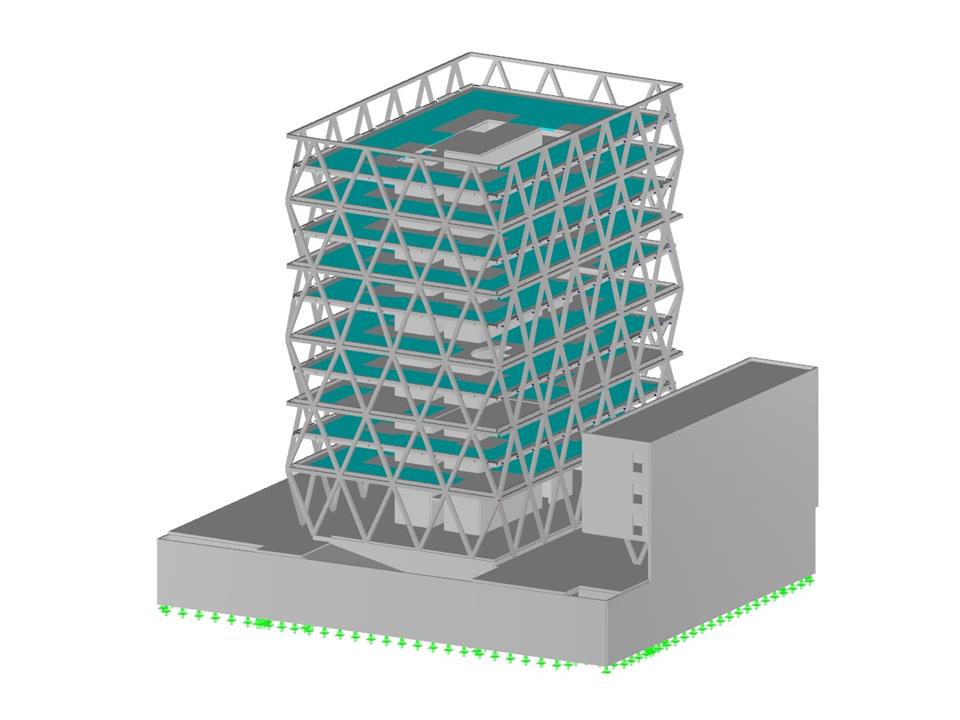

Los ingenieros de ATP Architects, junto con Kauer Ingenieure, han proyectado un espectacular edificio con una estructura externa en la fachada que se ha integrado por medio de tecnología BIM en toda la fase de proyecto y construcción.
ATP architekten ingenieure, Innsbruck, Austria
www.atp.ag
KTB, Bolzano, Italia
www.ks.eu

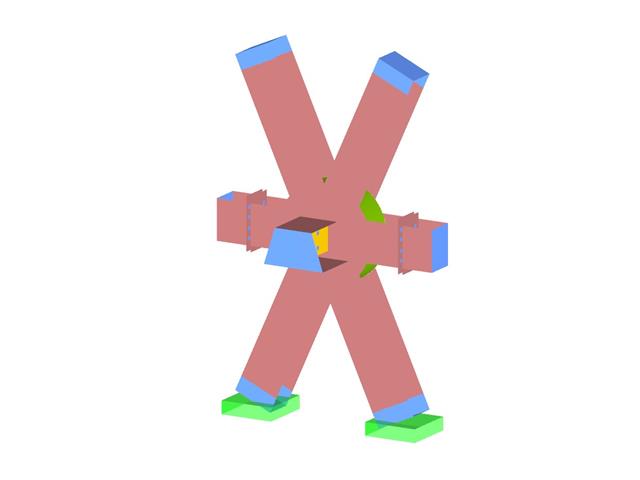

Submodelos
Construcción con estructura de soporte externa
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3337 |
| Número de líneas | 4876 |
| Número de barras | 2030 |
| Número de superficies | 385 |
| Número de casos de carga | 17 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 19743.110 t |
| Dimensiones (métricas) | 55,355 x 45,813 x 50,870 m |
| Dimensiones (imperiales) | 181.61 x 150.31 x 166.9 feet |
| Versión del programa | 5.22.03 |
