El diseñador ganador fue el arquitecto alemán Ingo Schrader de Berlin, quien trabajó estrechamente con los ingenieros estructurales alemanes Bollinger + Grohmann. El boceto incluyó marquesinas circulares con un diámetro de unos 25 metros soportadas por pilares en forma de pirámide. En Agosto de 2013 se concluyó la construcción de la marquesina de la entrada norte.
Planificación digital e ingeniería estructural
Bollinger + Grohmann Engineers, Frankfurt, Alemania
www.bollinger-grohmann.com

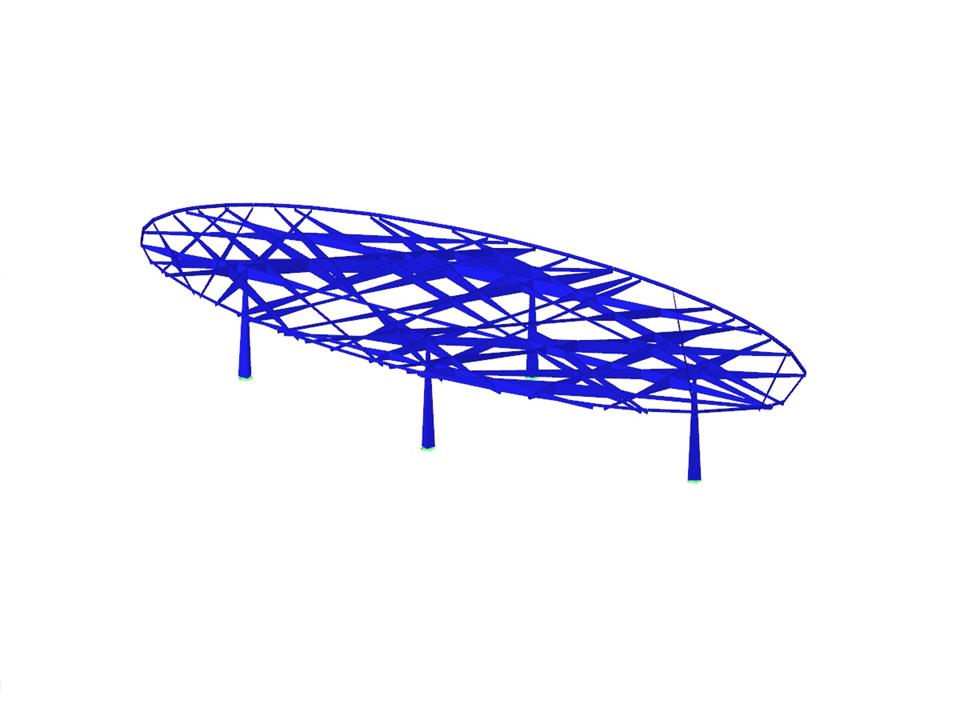

Análisis de tensiones de acero de la marquesina norte en RSTAB (© Bollinger + Grohmann)
Planificación digital e ingeniería estructural
Bollinger + Grohmann Engineers, Frankfurt, Alemania
www.bollinger-grohmann.com

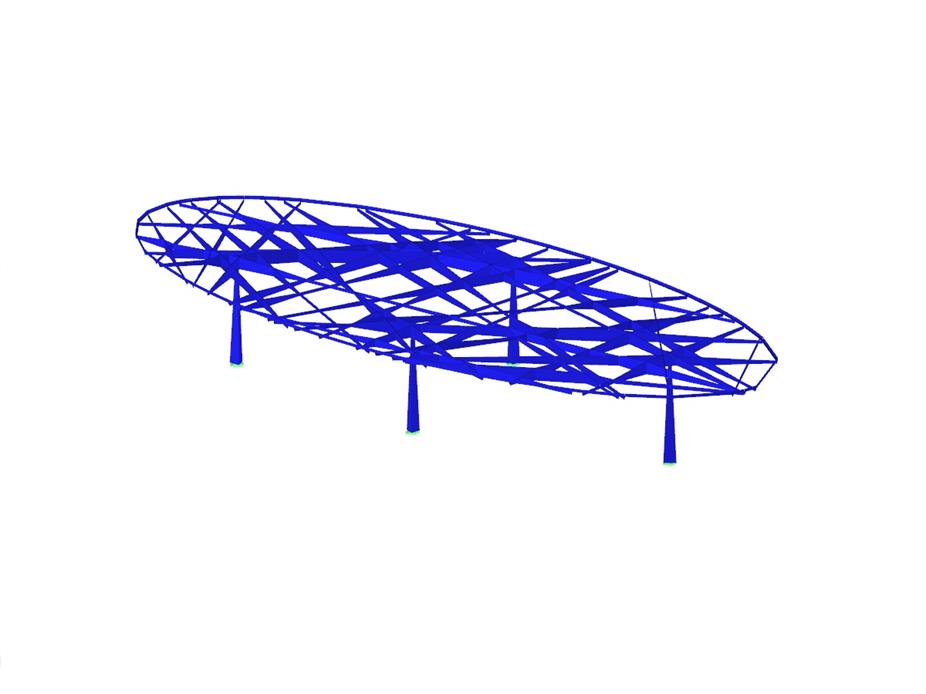

Análisis de tensiones de acero de la marquesina norte en RSTAB (© Bollinger + Grohmann)
Modelo utilizado en
Cubierta de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 298 |
| Número de barras | 567 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 14 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 67.049 t |
| Dimensiones (métricas) | 39,335 x 23,128 x 5,174 m |
| Dimensiones (imperiales) | 129.05 x 75.88 x 16.98 feet |
| Versión del programa | 8.02.00 |
