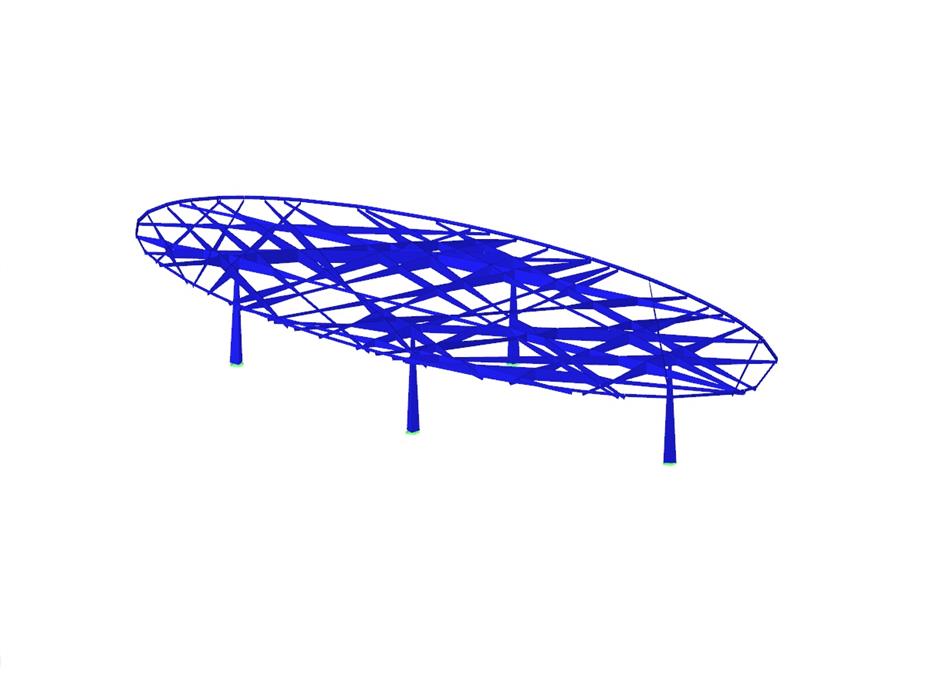

Эта модель иллюстрирует инновационное стальное покрытие на Северных воротах, основанное на победившем проекте Инго Шрадера из Берлина. Конструкция состоит из круглых крыш диаметром около 25 м, опирающихся на опоры пирамидальной формы. Цифровое планирование выполнено в тесном сотрудничестве с Bollinger + Grohmann Ingenieure, Франкфурт. В RSTAB был проведен детальный анализ напряжения стали Северной крыши. В августе 2013 года этот сложный проект был реализован.
Модель, используемая в
Стальная кровля на Северных воротах выставочного комплекса Франкфурта
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 298 |
| Количество стержней | 567 |
| Количество загружений | 10 |
| Количество сочетаний нагрузок | 14 |
| Количество расчетных сочетаний | 6 |
| Общий вес | 67,049 t |
| Размеры (метрические) | 39,335 x 23,128 x 5,174 m |
| Размеры (имперские) | 129.05 x 75.88 x 16.98 feet |
| Версия программы | 8.02.00 |
