Nuevas marquesinas en las entradas de la Feria de Frankfurt

La estructura de acero de la cubierta sobre la puerta norte del recinto ferial de Frankfurt tiene una forma ovalada con un tamaño de 42 x 18 metros con un canto máximo de lámina de 60 cm.

La marquesina está soportada por pilares de forma piramidal que parecen particularmente delgados y da la ilusión de que está flotando.

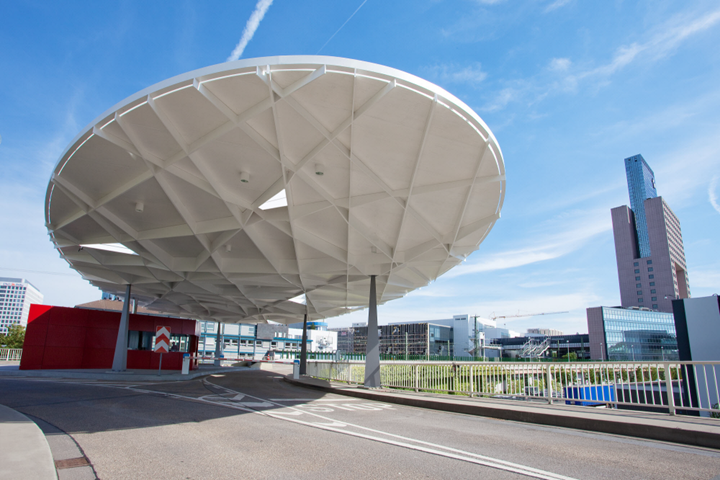

El diseñador ganador fue el arquitecto alemán Ingo Schrader de Berlin, quien trabajó estrechamente con los ingenieros estructurales alemanes Bollinger + Grohmann. El proyecto incluía cubiertas circulares con un diámetro de unos 25 m, sostenidas por pilares en forma de pirámide. En Agosto de 2013 se concluyó la construcción de la marquesina de la entrada norte.

Estructura de la cubierta para la puerta norte

En el curso de una planificación posterior, la forma circular se rediseñó como un óvalo para adaptarse a las condiciones locales. Su tamaño es de 42 m x 18 m con una profundidad máxima de laminilla de 60 cm. La cubierta tiene un voladizo de hasta 10 m y tiene solo 160 cm de espesor en su borde.

Los cuatro pilares están colocados en una rejilla irregular, representando visualmente sus formas piramidales la distribución de fuerzas hacia abajo. Por su forma triangular dan una impresión particularmente delgada y la marquesina da la ilusión de que está flotan.

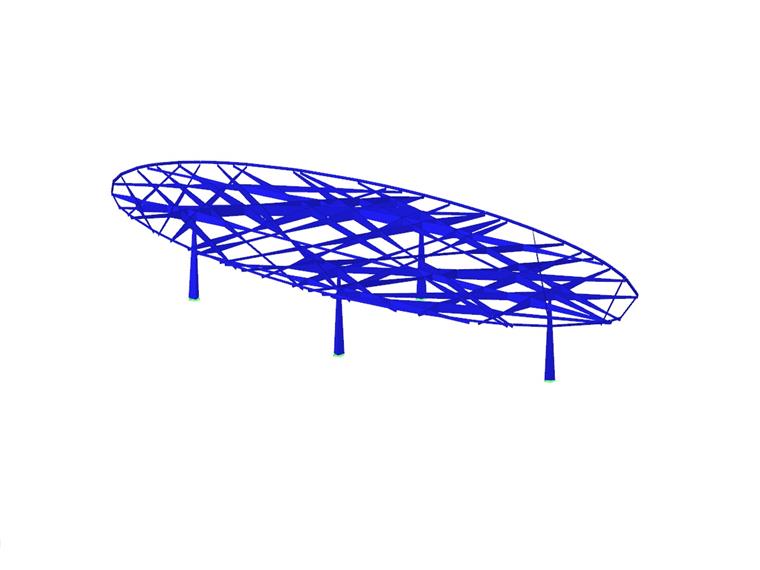

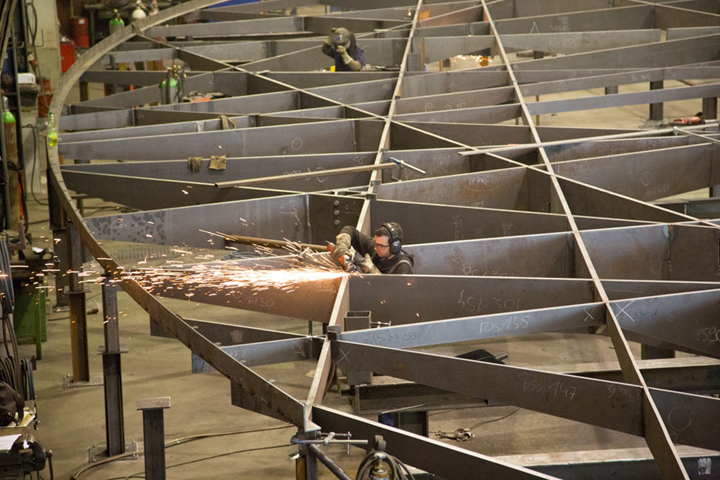

La estructura de soporte de la cubierta se generó y optimizó por medio de un modelo computacional. Uno puede tener la impresión que los ejes de las láminas portantes de carga están dispuestos de manera aleatoria. Sin embargo, su disposición es el resultado de un proceso de diseño basado en computadora donde se alinearon las condiciones estructurales, formales y de contorno de fabricación.

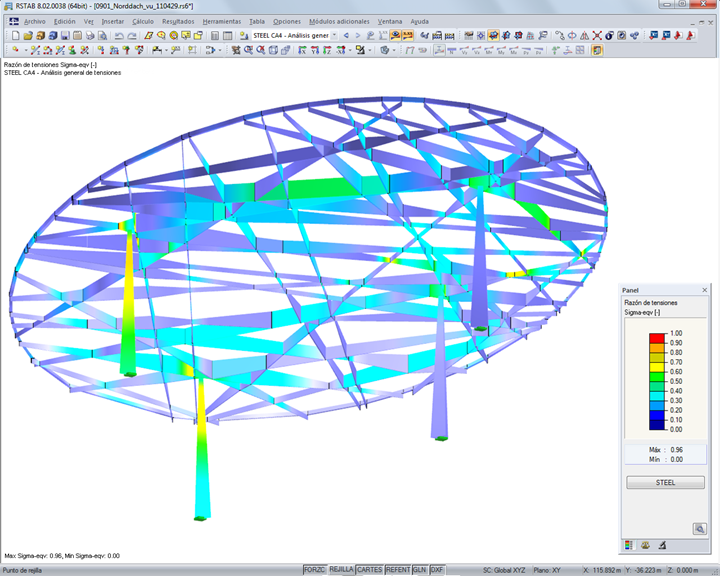

Luego, se optimizaron las laminillas en altura y anchura. En este proceso de optimización, RSTAB se conectó con el programa de diseño Rhinoceros utilizando un script VBA creado individualmente. Un algoritmo especial redujo iterativamente la dimensión de la sección de las láminas de acero planas sobre la base de las tensiones equivalentes que se producen.

Programa utilizado para el análisis estructural

Ingeniería estructural Digital Planning and Structural Analysis
Bollinger + Grohmann Ingenieure, Frankfurt, Alemania
www.bollinger-grohmann.com
Diseño Ingo Schrader, Berlin, Alemania
www.schrader-architekt.de
Construcción Prebeck GmbH, Bogen, Alemania
www.prebeck-stahlbau.de
Inversor Feria de Frankfurt, Alemania
www.messefrankfurt.com


Especificaciones del proyecto

Datos del modelo

Número de nudos 298
Número de barras 567
Número de casos de carga 10
Número de combinaciones de carga 14
Número de combinaciones de resultados 6
Peso completo 67.049 t
Dimensiones (métricas) 39,335 x 23,128 x 5,174 m
Dimensiones (imperiales) 129.05 x 75.88 x 16.98 feet
Versión del programa 8.02.00
