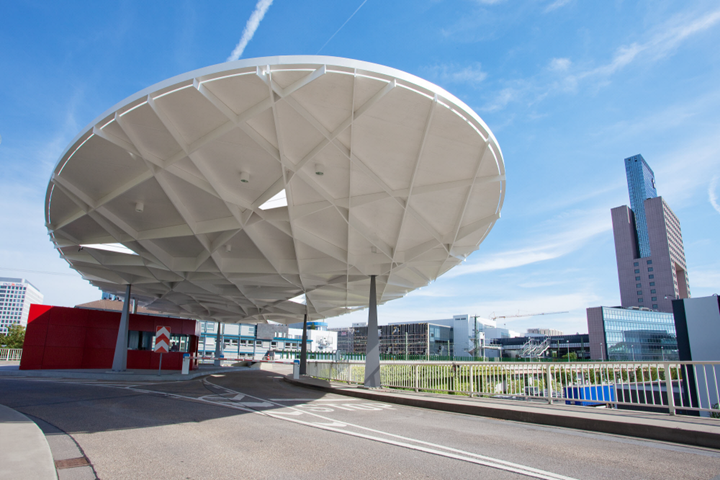

Il progettista vincitore è stato l'architetto tedesco Ingo Schrader di Berlino, che ha collaborato strettamente con l'ingegnere strutturista tedesco Bollinger + Grohmann. Il progetto includeva coperture circolari con un diametro di circa 25 m, sostenute da colonne a forma di piramide. Nell'agosto 2013 è stata completata la costruzione del tetto sul cancello settentrionale.
Struttura della copertura per il cancello nord
Nel corso di un'ulteriore pianificazione, la forma circolare è stata ridisegnata come un ovale per adattarsi alle condizioni locali. La sua dimensione è di 42 m x 17 m con una profondità massima della lamella di 60 cm. La copertura è a sbalzo fino a 10 m ed ha uno spessore di soli 15 cm sul bordo.
Le quattro colonne sono disposte in una griglia irregolare. Le loro forme piramidali rappresentano visivamente la distribuzione della forza verso il basso nelle colonne. A causa della loro forma triangolare, appaiono particolarmente sottili e la copertura dà l'illusione di galleggiare.

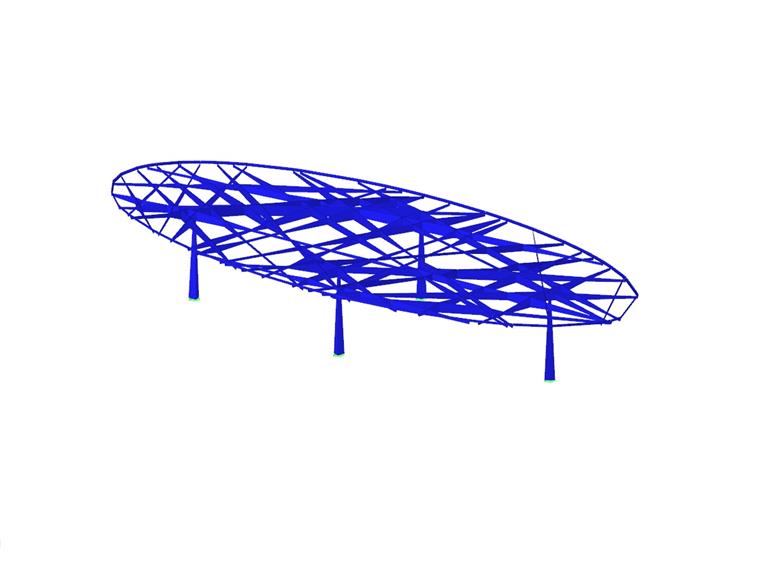

La struttura portante della copertura è stata generata e ottimizzata mediante un modello computazionale. Si può avere l'impressione che gli assi delle lamelle portanti siano disposti in modo casuale. Tuttavia, la loro disposizione è il risultato di un processo di progettazione computerizzato in cui sono state allineate le condizioni al contorno strutturali, formali e di produzione.

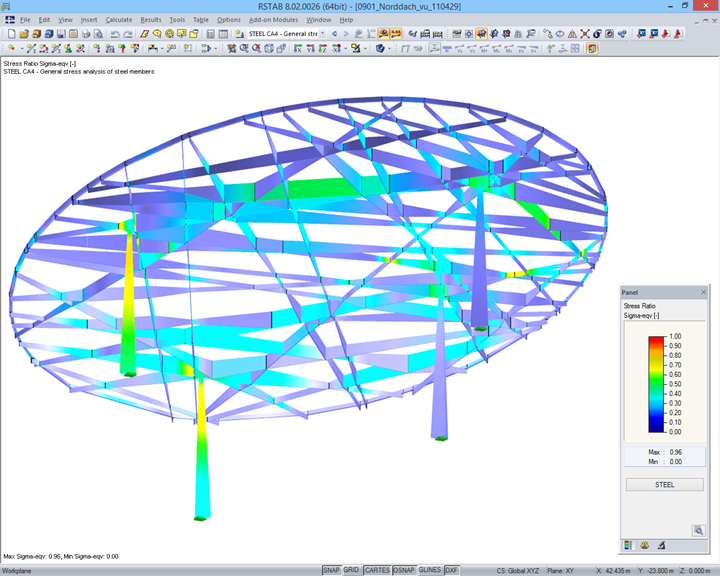

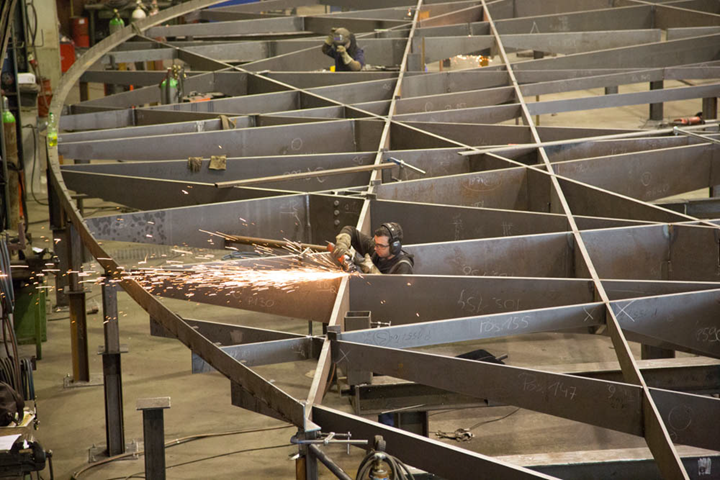

Quindi, le lamelle sono state ottimizzate in altezza e larghezza. In questo processo di ottimizzazione, RSTAB è stato collegato al programma di progettazione Rhinoceros utilizzando uno script VBA creato individualmente. Uno speciale algoritmo ha ridotto iterativamente la dimensione della sezione trasversale delle lamelle piatte in acciaio sulla base delle tensioni equivalenti che si verificano.
Programma usato per l'analisi strutturale
| Statica e costruzione | Pianificazione digitale e analisi strutturale Bollinger + Grohmann Ingenieure, Francoforte, Germania www.bollinger-grohmann.com |
| Progettazione | Messe Frankfurt www.messefrankfurt.com |
| Strutture in CLS | Prebeck GmbH, Arc www.prebeck-stahlbau.de |
| Committente | Messe Francoforte, Germania www.messefrankfurt.com |
