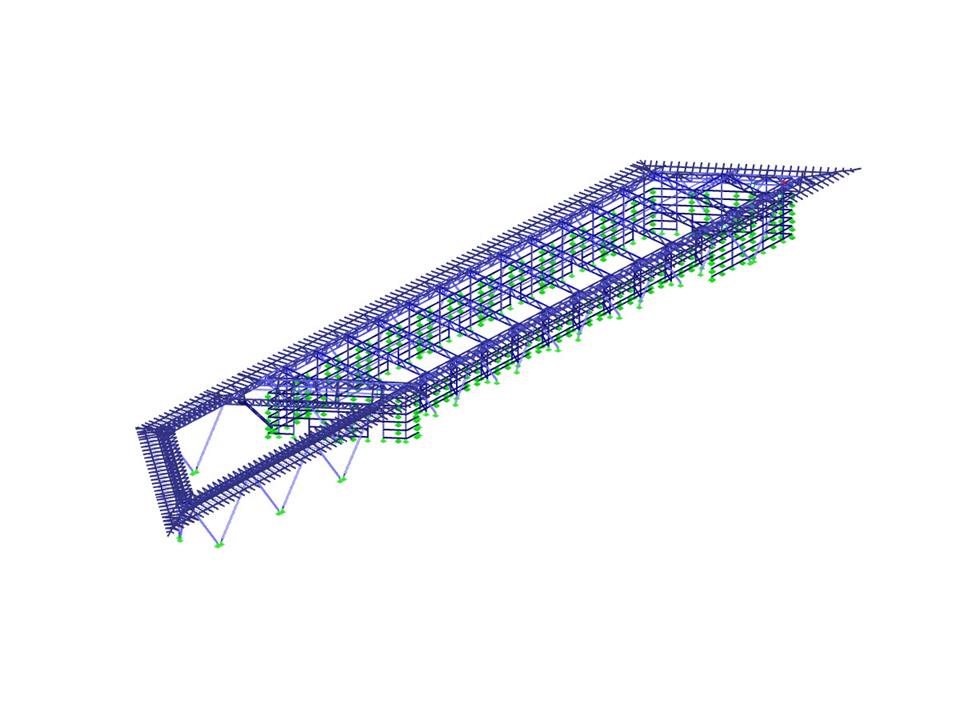

Además de la terminal de cruceros ubicada en el muelle 7, se construyó una segunda terminal de facturación de cruceros en Warnemünde, Alemania. Hay ocasiones en las que tres barcos pueden estar al mismo tiempo.
La empresa INROS LACKNER SE fue contratada para el diseño estructural del nuevo edificio. El programa de análisis de estructuras RSTAB se utilizó para el cálculo del modelo en 3D.
INROS LACKNER SE
www.inros-lackner.de
La empresa INROS LACKNER SE fue contratada para el diseño estructural del nuevo edificio. El programa de análisis de estructuras RSTAB se utilizó para el cálculo del modelo en 3D.
INROS LACKNER SE
www.inros-lackner.de
Edificio de terminal
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2943 |
| Número de barras | 5065 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 440.105 t |
| Dimensiones (métricas) | 183,468 x 31,250 x 12,755 m |
| Dimensiones (imperiales) | 601.93 x 102.53 x 41.85 feet |
| Versión del programa | 8.23.01 |
