Oltre al terminal per navi da crociera situato al posto di ancoraggio 7, a Warnemünde è stato costruito un secondo terminal per il check-in. A volte ci sono fino a tre navi a fare scalo contemporaneamente.

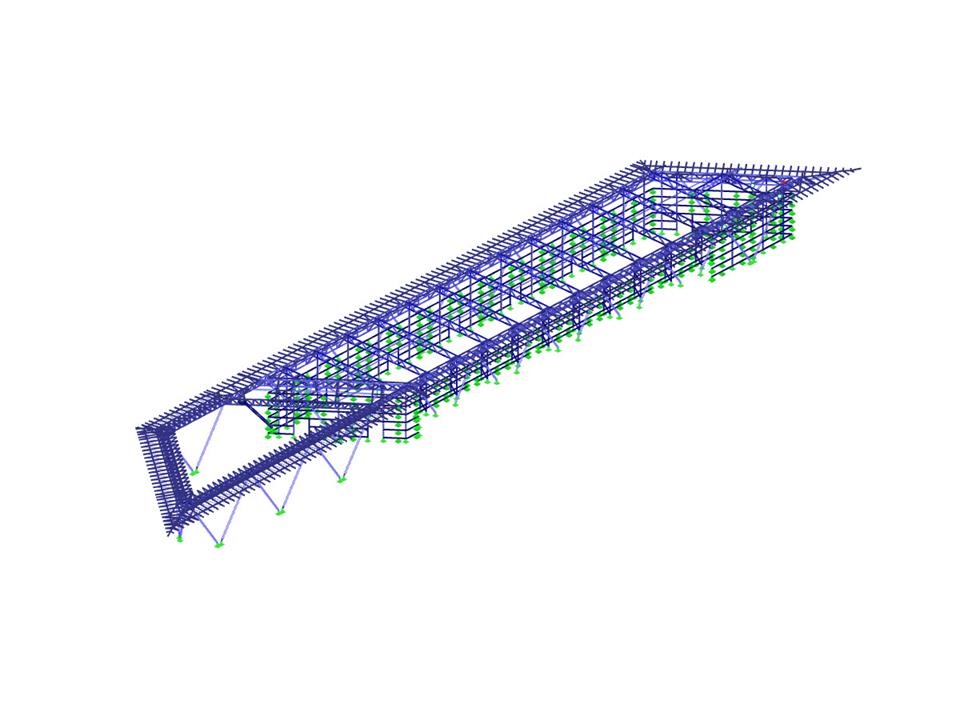

INROS LACKNER SE ha ricevuto l'incarico per la progettazione strutturale del nuovo edificio. Il programma di analisi per strutture intelaiate RSTAB è stato utilizzato per il calcolo del modello 3D.
INROS LACKNER SE
www.inros-lackner.de
INROS LACKNER SE ha ricevuto l'incarico per la progettazione strutturale del nuovo edificio. Il programma di analisi per strutture intelaiate RSTAB è stato utilizzato per il calcolo del modello 3D.
INROS LACKNER SE
www.inros-lackner.de
Edificio del terminal
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 2943 |
Numero di aste | 5065 |
Numero di casi di carico | 10 |
Nr. di combinazioni di carico | 16 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 440,105 t |
Dimensioni (metriche) | 183.468 x 31.250 x 12.755 m |
Dimensioni (imperiali) | 601.93 x 102.53 x 41.85 feet |
Versione del programma | 8.23.01 |
