Un recipiente esférico de pared delgada está cargado por una presión interna. Mientras se omite el peso propio, determine la tensión de von Mises y la flecha radial del recipiente.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

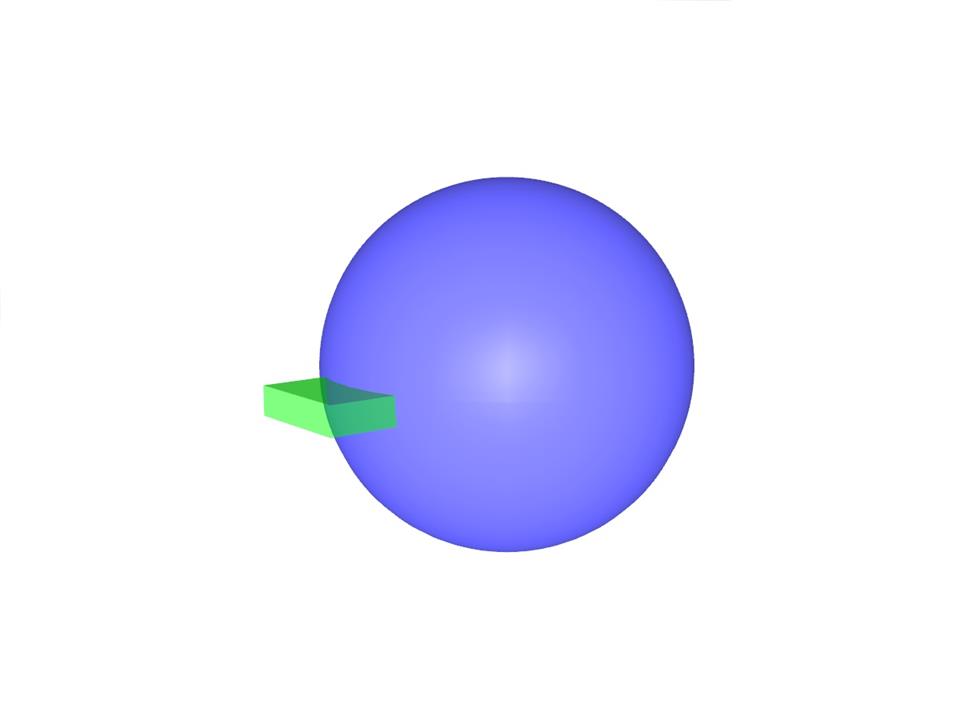

Ejemplo de verificación 000084 | 1
| Número de nudos | 8 |
| Número de líneas | 6 |
| Número de superficies | 2 |
| Número de casos de carga | 1 |
| Peso completo | 0.097 t |
| Dimensiones (métricas) | 1,827 x 1,822 x 1,670 m |
| Dimensiones (imperiales) | 5.99 x 5.98 x 5.48 feet |
| Versión del programa | 5.12.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
