Esta ventana se muestra cuando se selecciona al menos un conjunto de barras para el cálculo en la ventana 1.1 Datos generales y se realiza el análisis de estabilidad mediante el método general según el apartado 6.3.4 de [1] (configuración predeterminada).
Cuando se selecciona el Método de la barra equivalente para conjuntos de barras en el cuadro de diálogo Detalles (véase la figura 3.2), no se muestra la ventana 1.7. En este caso, es posible definir los apoyos intermedios laterales en la ventana 1.4 mediante el uso de puntos de división.
La tabla actual gestiona las condiciones de contorno del conjunto de barras que se selecciona a la izquierda en el navegador.
Los apoyos que se definen en RFEM o RSTAB (por ejemplo, en Z para una viga continua) no son relevantes en esta ventana: las distribuciones de los momentos y esfuerzos cortantes para la determinación del coeficiente de amplificación se importan automáticamente desde RFEM/RSTAB. Aquí, define las condiciones del apoyo que afectan al fallo de estabilidad (pandeo, pandeo lateral).
Se prefijan los apoyos en los nudos inicial y final del conjunto de barras.
Otros apoyos, por ejemplo debido a barras conectadas, se tienen que agregar a mano.
Utilice el botón
para seleccionar nudos gráficamente en la ventana de trabajo de RFEM/RSTAB.
Según el punto (1) del apartado 6.3.4 de [1], es posible calcular individualmente las secciones simétricas que están sometidas a tensión solamente en su plano principal. Para este método de análisis, es necesario conocer el coeficiente de amplificación αcr,op de todo el conjunto de barras. Con el fin de determinar este coeficiente, el programa crea una estructura plana con cuatro grados de libertad para cada nudo.
Es importante la orientación de los ejes en el conjunto de barras para la definición del apoyo. El programa comprueba la posición de los nudos y define internamente los ejes de los apoyos en nudos para la ventana 1.7 según la figura 2.28 hasta la figura 2.31). El botón [Sistema de coordenadas local] debajo del gráfico del modelo le puede servir de ayuda con la orientación: utilícelo para mostrar el conjunto de barras en una vista parcial donde los ejes se vean con claridad. Puede encontrar un ejemplo en la base de datos de conocimientos en nuestro sitio web.

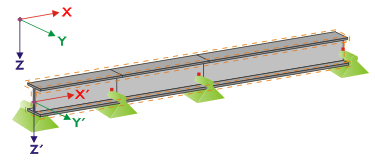

Si todas las barras de un conjunto de barras se encuentran en una línea recta, como se muestra en la figura 2.28, el sistema de coordenadas local de la primera barra en el conjunto de barras se corresponde con el sistema de coordenadas equivalente de todo el conjunto de barras.
En caso de que las barras de un conjunto de barras no se encuentren en una línea recta, todavía se tienen que situar en el mismo plano. En la figura 2.29, las barras se encuentran en un plano vertical, en cuyo caso, el eje X' además de ser horizontal, está orientado en la dirección del plano. El eje Y', además de ser horizontal, se ha definido perpendicular al eje X'. El eje Z' se ha orientado perpendicular hacia abajo.
Si las barras de un conjunto de barras dobladas se encuentran en un plano horizontal, se define el eje X' paralelo al eje X del sistema global de coordenadas. De este modo, se orienta el eje Y' en dirección contraria al eje Z global y el eje Z' se orienta paralelo al eje Y global.
La figura 2.31 muestra el caso general de un conjunto de barras dobladas: las barras no se encuentran en una línea recta, sino en un plano inclinado. La definición del eje X' es el resultado de la línea de intersección entre el plano inclinado y el horizontal. De este modo, el eje Y' es perpendicular al eje X' y está orientado vertical al plano inclinado. El eje Z' se ha definido perpendicular al eje X' y al eje Y'.
Los botones debajo del gráfico tienen las siguientes funciones:
| Muestra el modelo o el dibujo del sistema |
| Muestra las barras a modo de renderizado en 3D o el modelo de alambre |
| Muestra el conjunto de barras actual o el modelo completo |
| Muestra las barras irrelevantes del modelo transparentes u opacas |
|
| Muestra el conjunto de barras con el sistema local de coordenadas o el modelo completo |
| Muestra la vista en dirección del eje X |
| Muestra la vista en dirección contraria al eje Y |
| Muestra la vista en dirección del eje Z |
| Muestra la vista isométrica |
Con el botón [Editar rigidizador de alabeo], es posible determinar mediante el programa la constante de un muelle de alabeo.

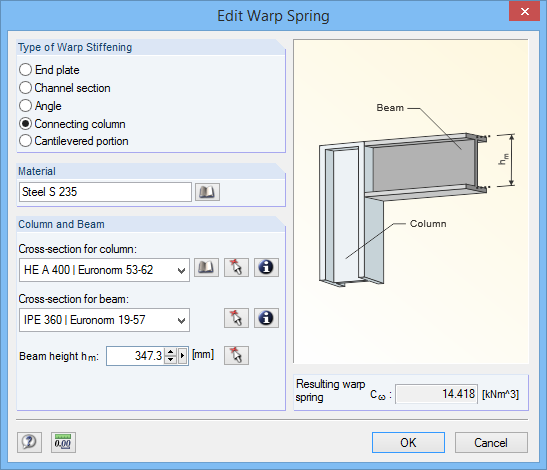

En el cuadro de diálogo Editar muelle de alabeo se encuentran disponibles los siguientes tipos de rigidizadores de alabeo:
- Chapa frontal
- Sección en U
- Angular
- Pilar de unión
- Parte en voladizo
Es posible seleccionar materiales y secciones mediante el uso de listas y botones [Biblioteca].
Con el botón también puede seleccionarlos gráficamente en el modelo de RFEM/RSTAB.
En base a los parámetros, RF-/STEEL EC3 determina el Muelle de alabeo resultante Cω que puede luego importarse al [Aceptar] en la ventana 1.7.
Análisis de alabeo con siete grados de libertad
Para analizar conjuntos de barras según el análisis de segundo orden para pandeo flexotorsional con torsión de alabeo, marque la casilla correspondiente en la pestaña Torsión de alabeo del cuadro de diálogo Detalles (véase la figura 3.9). Los títulos de la tabla de la ventana 1.7 se ajustan en consecuencia.
El análisis de alabeo requiere una licencia de la extensión de módulo RF-/STEEL Warping Torsion.
Aquí, define las condiciones del apoyo del conjunto de barras al margen del sistema, que se encuentran disponibles en los nudos de las barras involucradas. Se fijan a priori tanto los apoyos en nudos que se definen en RFEM o RSTAB como los apoyos en ambos extremos del conjunto de barras.
Es necesario agregar los apoyos laterales del conjunto de barras en forma de apoyos adicionales, lo cual hace posible que pueda representar, por ejemplo, el efecto de una correa que figure en el modelo espacial de RFEM o RSTAB. En caso de que no se encuentre este apoyo en el modelo del conjunto de barras seleccionado, es posible que se produzcan inestabilidades.
Con el botón
, también es posible la definición de los nudos del apoyo gráficamente en la ventana de trabajo de RFEM/RSTAB.
En las columnas B hasta N especifica las condiciones del apoyo de los nudos seleccionados. Haga clic en las casillas para activar o desactivar los apoyos y las coacciones para los grados de libertad correspondientes. Como alternativa, puede introducir las constantes de los muelles a traslación y a torsión a mano.
Los parámetros del Giro del apoyo y la Excentricidad permiten un modelado de las condiciones del apoyo lo más realista posible.
Puede encontrar un ejemplo que describe el análisis de torsión de alabeo de una viga simple de un vano de canto variable en un artículo de nuestra base de datos de conocimientos en nuestro sitio web.
