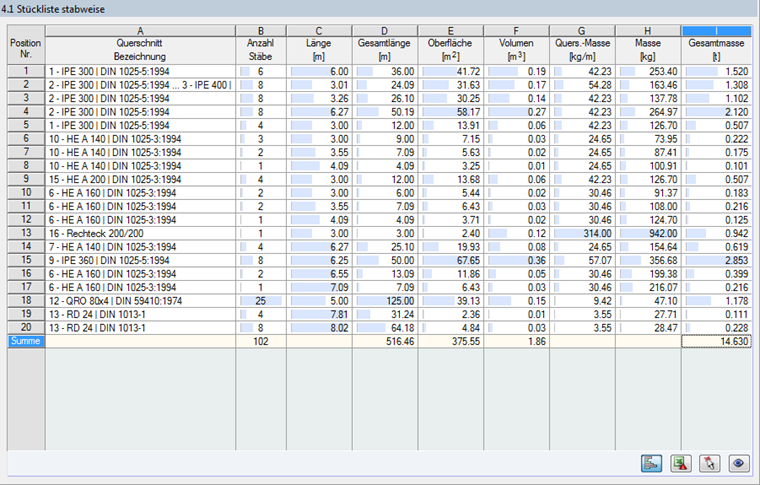

Por último, es posible encontrar un resumen de todas las secciones que se incluyen en el caso de cálculo.
De forma predeterminada, esta lista solo incluye las barras calculadas. Si necesita una lista de piezas para todas las barras del modelo, puede especificarlo en la pestaña General del cuadro de diálogo Detalles (véase la figura 3.11).
Pieza núm.
El programa asigna números de piezas para barras similares.
Descripción de la sección
Esta columna enumera los números y las descripciones de las secciones.
Número de barras
Esta columna muestra la cantidad de barras similares que se utiliza para cada pieza.
Longitud
Esta columna muestra la longitud respectiva de una barra individual.
Longitud total
Los valores en esta columna son el producto de las dos columnas anteriores.
Área de superficie
Para cada pieza, el programa muestra las áreas de superficie en relación con la longitud total. El área de superficie se determina a partir de la Superficie de la sección que se puede encontrar en las ventanas 1.3 y 2.1 hasta 2.5 en la información de la sección (véase la figura 2.19).
Volumen
El volumen de una pieza se determina a partir del área de la sección y de la longitud total.
Peso unitario
El Peso unitario representa el peso de la sección en relación con un metro de longitud. Para secciones de canto variable, el programa calcula la media de entre ambos pesos de la sección.
Peso
Se determinan los valores de esta columna a partir del producto de las entradas en las columnas C y G.
Peso total
La última columna indica el peso total de cada pieza.
Total
En la parte inferior de la lista es posible encontrar un resumen de los valores que se muestran en las columnas B, D, E, F e I. La última fila de la columna Peso total muestra la cantidad total de acero que hace falta.
