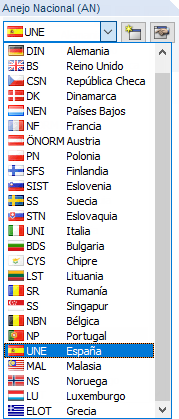

El Eurocódigo 3 [1] regula el proyecto, cálculo y construcción de estructuras de acero en los estados miembros de la Unión Europea. Mit den Zusatzmodulen RF-STAHL EC3 (für RFEM) und STAHL EC3 (für RSTAB) bietet Dlubal Software leistungsstarke Werkzeuge zur Bemessung von Stahltragwerken an.Länderspezifische Regelungen sind in den Modulen durch verschiedene Nationale Anhänge berücksichtigt. Además de los parámetros que incluye el programa, puede definir sus propios valores límite o crear nuevos Anejos Nacionales.
Dieses Handbuch beschreibt die Zusatzmodule der beiden Hauptprogramme gemeinsam unter der Bezeichnung RF-/STAHL EC3.
RF-/STEEL EC3 realiza todos los cálculos típicos de los estados límite últimos, así como también los análisis de estabilidad y deformaciones. En el cálculo del estado límite último, el módulo adicional considera el efecto de varias cargas. Es posible elegir entre las fórmulas de interacción que figuran en la norma. Una parte esencial de la verificación según el Eurocódigo 3 es la clasificación de las secciones para calcularlas en las clases 1 hasta 4. Dadurch wird die Begrenzung der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen überprüft.RF-/STAHL EC3 ermittelt die c/t-Verhältnisse der druckbeanspruchten Querschnittsteile und nimmt die Klassifizierung automatisch vor.
En el análisis de estabilidad, puede especificar por separado para cada barra o conjunto de barras la posibilidad de pandeo por flexión en dirección y y/o z. También puede definir coacciones laterales adicionales con el fin de representar un modelo más realista. Además, es posible considerar el efecto estabilizador de las correas y las chapas mediante coacciones al giro y paneles de cortante. Basado en las condiciones de contorno, RF-/STEEL EC3 determina las esbelteces y las cargas críticas elásticas de pandeo. Es posible determinar automáticamente o especificar de forma manual el momento crítico elástico para pandeo lateral que es necesario para el análisis de pandeo lateral. El programa tiene en cuenta el punto de aplicación de carga de las cargas transversales, que tienen un efecto decisivo sobre la resistencia a torsión.
RF-/STAHL EC3 führt auch den Brandschutznachweis nach EN 1993-1-2 [2]. Die Bemessung erfolgt dabei nach dem vereinfachten Berechnungsverfahren auf der Tragfähigkeitsebene.Als Brandschutzmaßnahmen können Bekleidungen mit verschiedenen physikalischen Eigenschaften gewählt werden.
El estado límite de servicio representa un cálculo importante para estructuras con secciones esbeltas. Es posible asignar casos de cargas, combinaciones de carga y combinaciones de resultados a varias situaciones de proyecto. El Anejo Nacional predetermina deformaciones límite que llegado el caso se podrían ajustar. Además, es posible especificar longitudes de referencia y contraflechas que se consideran acorde al cálculo.
Mit RF-/STAHL EC3 lassen sich auch Bauteile aus nichtrostendem Stahl gemäß EN 1993-1-4 [4] nachweisen.
Wenn eine Lizenz für die Modulerweiterung "RF-/STAHL Kaltgeformte Profile" vorliegt, ist auch die Bemessung kaltgeformter Bauteile nach EN 1993-1-3 [3] möglich.
El módulo adicional proporciona una optimización de secciones automática con la posibilidad de exportación de secciones modificadas a RFEM o RSTAB. Los casos de cálculo independientes permiten la flexibilidad para analizar componentes estructurales individuales en estructuras complejas.
Wie die übrigen Zusatzmodule ist RF-/STAHL EC3 vollständig in RFEM bzw. RSTAB integriert. So sind die bemessungsrelevanten Eingabedaten beim Aufruf des Moduls voreingestellt. Después del cálculo, puede utilizar la interfaz gráfica de usuario del programa principal para evaluar los resultados y presentar toda la verificación de manera uniforme y atractiva, ya que también se incluyen en el informe global.
Este manual también describe las dos extensiones de módulo siguientes para RF-/STEEL EC3:
- RF-/STAHL Wölbkrafttorsion
- RF-/STAHL Plastizität
- RF-/STAHL Kaltgeformte Profile
Le deseamos éxito y un trabajo cómodo con RF-/STEEL EC3.
Su equipo de Dlubal Software
Bibliografía
[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[2] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2010.
[3] Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010.
[4] Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-4: Ergänzende Regeln zur Anwendung von nichtrostenden Stählen. Beuth Verlag GmbH, Berlin, 2007.
