Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.

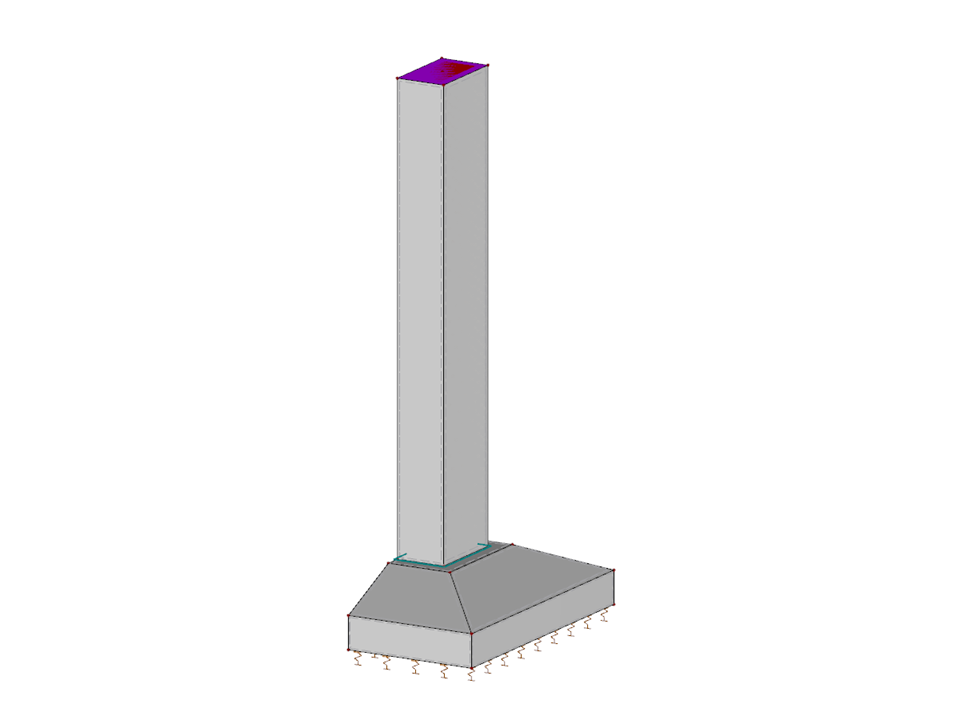

Dělená patka
| Počet uzlů | 23 |
| Počet linií | 33 |
| Počet prutů | 1 |
| Počet ploch | 17 |
| Počet těles | 3 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 2,560 t |
| Rozměry (metrické) | 0,800 x 3,200 x 1,600 m |
| Rozměry (imperiální) | 2.62 x 10.5 x 5.25 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
