- Výpočet stacionárního nestlačitelného turbulentního proudění pomocí řešiče SimpleFOAM ze softwarového balíčku OpenFOAM®.
- Numerické schéma prvního a druhého řádu
- Modely turbulence RAS k-ω a RAS k-ε
- Zohlednění drsnosti povrchu v závislosti na oblasti modelu
- Vytvoření modelu pomocí souborů VTP, STL, OBJ a IFC
- Obsluha přes obousměrné rozhraní programu RFEM nebo RSTAB pro import geometrií modelů s normovanými zatíženími větrem a export zatěžovacích stavů zatížení větrem pomocí tabulek tiskového protokolu podle sond
- Intuitivní změny modelu pomocí funkce Drag & Drop a grafických nástrojů
- Generování Shrink-Wrap sítě na geometrii modelu
- Zohlednění okolních objektů (budovy, terén atd.)
- Popis zatížení větrem v závislosti na výšce (rychlost větru a intenzita turbulence)
- Automatické síťování v závislosti na zvolené hloubce detailu
- Zohlednění sítí vrstev v blízkosti povrchu modelu
- Paralelní výpočet s optimálním využitím všech procesorových jader počítače
- Grafické zobrazení výsledků ploch na povrchu modelu (plošný tlak, součinitele Cp)
- Grafický výstup výsledků pole proudění a vektorových výsledků (tlakové pole, pole rychlostí, pole turbulence k-ω a k-ε, vektory rychlostí) v rovinách ořezávacího boxu / roviny
- Zobrazení 3D proudění větru pomocí animovaných proudnic
- Zadání bodových a liniových sond
- Vícejazyčné ovládání programu (čeština, němčina, angličtina, španělština, francouzština, italština, polština, portugalština, čínština a ruština)
- Výpočty několika modelů v jednom procesu dávkového zpracování
- Generátor pro vytváření natočených modelů pro simulaci různých směrů větru
- Volitelné přerušení a pokračování výpočtu
- Individuální panel barev pro zobrazení výsledků
- Zobrazení grafů s odděleným výstupem výsledků pro obě strany plochy
- Zobrazení bezrozměrné vzdálenosti stěn y+ v detailech kontroly sítě pro síť zjednodušeného modelu
- Stanovení smykového napětí na povrchu modelu od proudění okolo modelu
- Výpočet s alternativním konvergenčním kritériem (v parametrech simulace můžete volit mezi typy reziduí: tlak nebo odporová síla)
RWIND 3 | Funkce programu RWIND Basic
Trvání: 01:08:53 min
Obecné
Trvání: 00:00:34 min
Trvání: 01:02:20 min
Trvání: 00:52:41 min
Trvání: 00:00:58 min
Trvání: 00:00:18 min
Trvání: 00:00:09 min
Trvání: 00:00:10 min
Trvání: 00:58:32 min
Validace CFD simulací na základě experimentálních dat zvyšuje přesnost porovnáním výsledků simulace s reálnými podmínkami. Tento proces identifikuje nesrovnalosti a umožňuje úpravy pro zvýšení spolehlivosti modelu. V konečném důsledku to buduje důvěru ve schopnost simulace předpovídat scénáře zatížení větrem.
Validace CFD simulací na základě experimentálních dat zvyšuje přesnost porovnáním výsledků simulace s reálnými podmínkami. Tento proces identifikuje nesrovnalosti a umožňuje úpravy pro zvýšení spolehlivosti modelu. V konečném důsledku to buduje důvěru ve schopnost simulace předpovídat scénáře zatížení větrem.
Pokud jsou k dispozici naměřené tlaky od větru na plochách budovy, lze je zadat do statického modelu v programu RFEM 6, zpracovat v programu RWIND 2 a aplikovat jako zatížení větrem pro statickou analýzu v programu RFEM 6.
Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.
.png?mw=350&hash=a9341df5ec72cfc220da62b9a5805c34e3e69336)
V programech RFEM a RSTAB máte možnost nechat si zobrazit veličiny pole proudění pro simulaci větru, jako tlak, rychlost, kinetickou energii turbulence a míru disipace proudění.
Ořezávací roviny jsou přitom přizpůsobeny vybranému směru větru.
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak tyto experimentálně stanovené hodnoty uplatníte, se dozvíte v tomto odborném článku z databáze znalostí: Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
- Plošný tlak
- Koeficient cp plochy
- Vzdálenost stěny y+ (stacionární proudění)

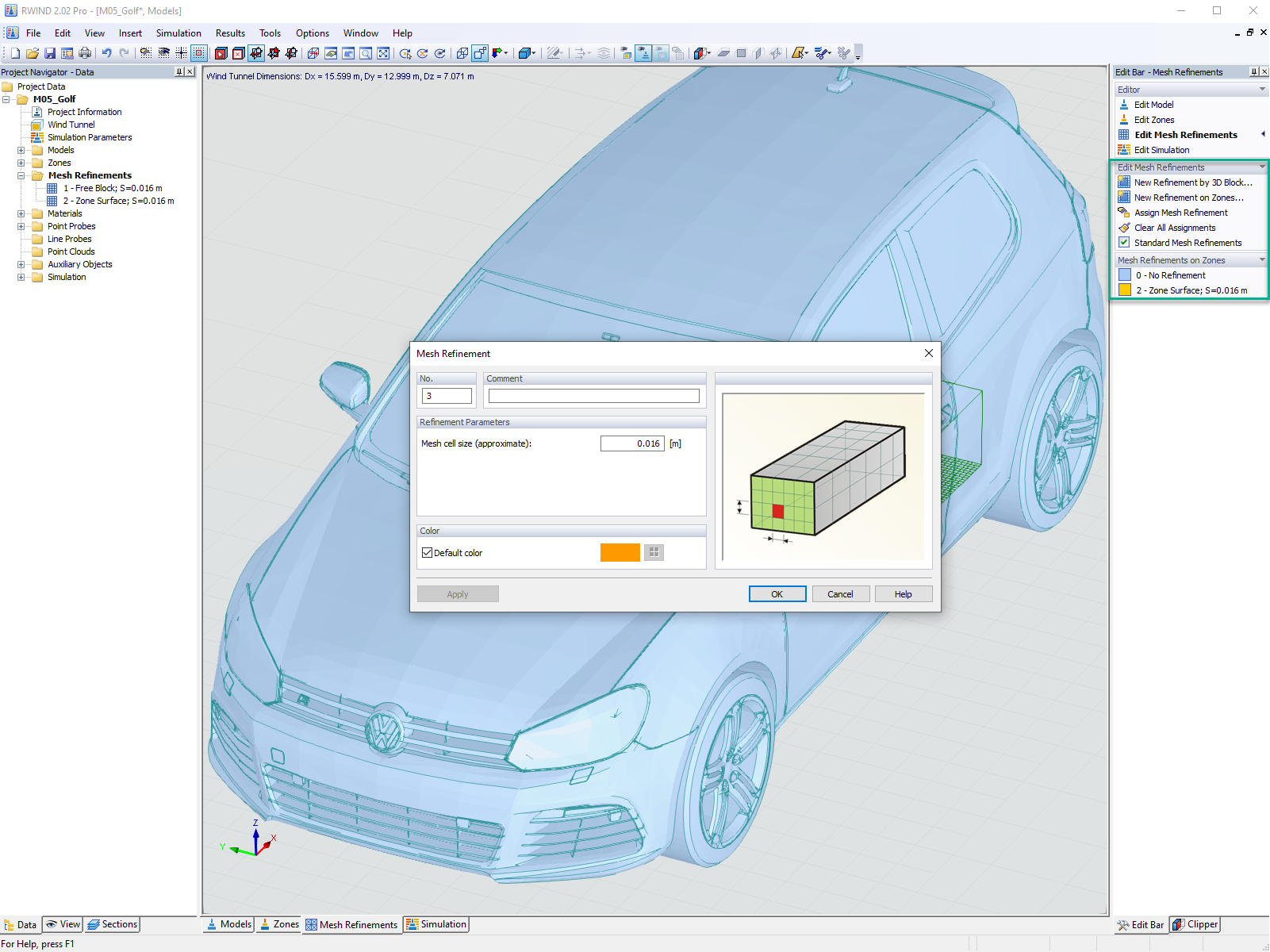

Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:
- Grafická vizualizace oblastí se zahuštěním sítě prvků
- Zahuštění sítě na zónách
- Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě
Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!
Jak mohu v programu ParaView najít výsledky z programu RWIND jako například údaje o silách?
How can I obtain wind force coefficient in RWIND?
Moje výsledky na liniové sondě v programu RWIND jsou nevěrohodné. Čím to je?
Moje výsledky v programu RWIND se mění nebo jsou nevěrohodné. Čím to je?
Computational Fluid Dynamics (CFD) je výkonný nástroj v moderní inženýrské praxi. Jako u všech simulačních metod však vyvstává otázka: Jak spolehlivé jsou výsledky?
Při importu modelu do programu RWIND se zobrazí zpráva o překrývajících se trojúhelnících. Na co je třeba dát pozor?
