4.3.2019

Chyba 2212: Nicht unterstützte Rippe in RF-BETON

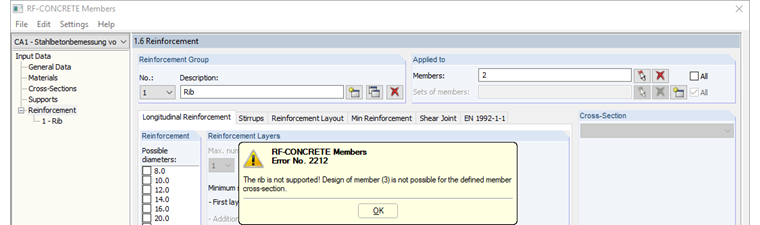

Při posouzení v přídavném modulu RF-CONCRETE Members se zobrazí chyba 2212: "Nicht unterstützte Rippe". Wie kann ich die Berechnung durchführen?


Odpověď:

Pro správné posouzení žeber je třeba dbát následujícíh bodů:

  • Lokální osa z žebra musí být rovnoběžná s lokální osou z plochy.
  • Lokální osa z žebra musí být kolmá k rovině XY plochy.
  • Typem plochy musí být u připojené plochy Rovina.
  • Typem průřezu musí být u žebrového prutu Obdélník.
  • U sledů prutů musí existovat jednotný typ žeber pro celou sadu prutů.
  • Materiál žebra musí být identický s materiálem plochy.

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Manuál RF-CONCRETE Members. Tiefenbach: Dlubal Software, září 2017


;
