与附加模块 RF-/ALUMINUM (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的铝合金结构设计模块中增加了以下新功能:
- 除了欧洲规范 9 外,还集成了美国规范 ADM 2020。

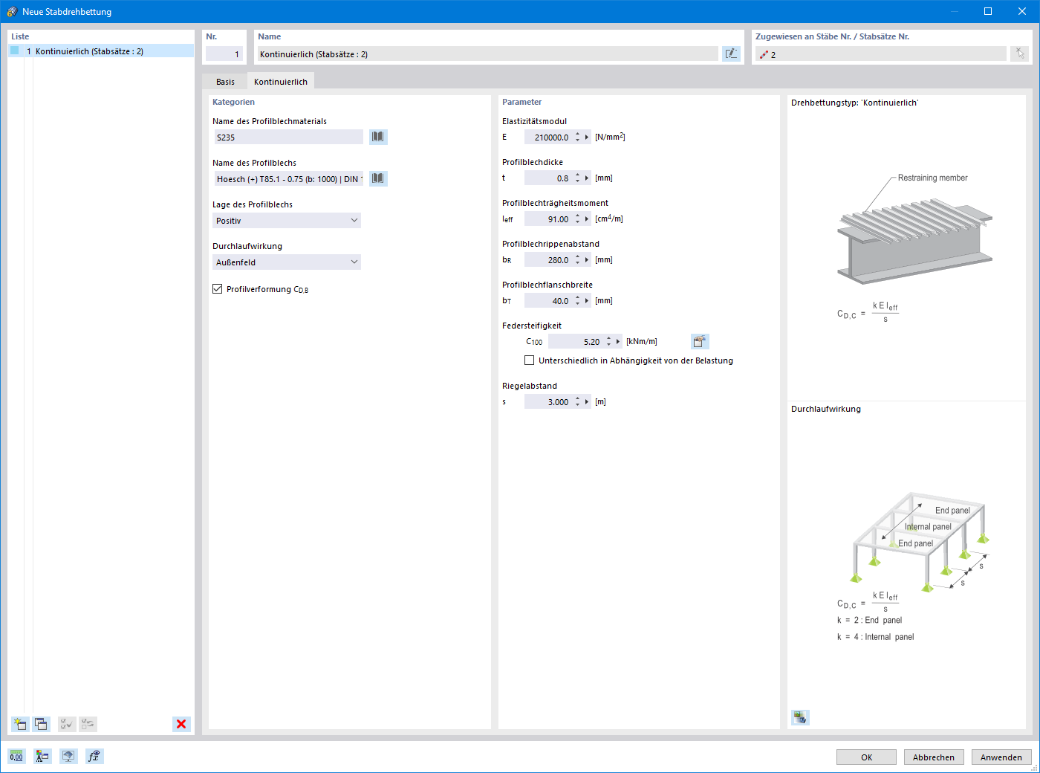

- 考虑旋转约束和应力蒙皮对檩条和压型钢板的稳定作用
- 以图形方式显示毛截面中的结果
- 输出设计验算中所使用的公式(包括规范中的公式)
与附加模块 RF-/ALUMINUM (RFEM 5/RSTAB 8) 相比,在 RFEM 6/RSTAB 9 的铝合金结构设计模块中增加了以下新功能:
“铝合金结构设计”模块为您提供了更多选择。 在这里,您也可以设计截面库中没有定义的一般截面。 例如,在程序 RSECTION 中创建一个截面,然后将其导入到 RFEM/RSTAB 中。 根据不同的设计规范,您可以选择不同的设计格式。 例如,可以进行等效应力分析。
使用 RSECTION 和“有效截面”,用户可以根据欧洲规范 EN&1999‑1‑1 对有效截面进行计算。
您肯定知道,在使用螺钉连接连接受拉构件时,必须考虑螺钉孔造成的截面削弱。 结构分析软件也有相应的解决方案。 在铝结构设计模块中,您可以输入局部的杆件截面折减。 以绝对值或占总面积的百分比输入截面的折减。
使用翘曲扭转(7自由度)模块,可以在 RFEM 和 RSTAB 中计算杆系结构时考虑截面翘曲。 通过这种方式确定的所有内力 (N、Vu、Vv、Mt,pri、Mt,sec、Mu、Mv、Mω) 可以考虑在铝合金结构的等效应力分析中。 请注意: ADM 2020 中的设计规范尚未提供此功能。
您是否使用过模块内部的特征值求解器来确定用于稳定性分析的临界荷载系数? 在这种情况下,您可以显示要设计的对象的控制振型。
