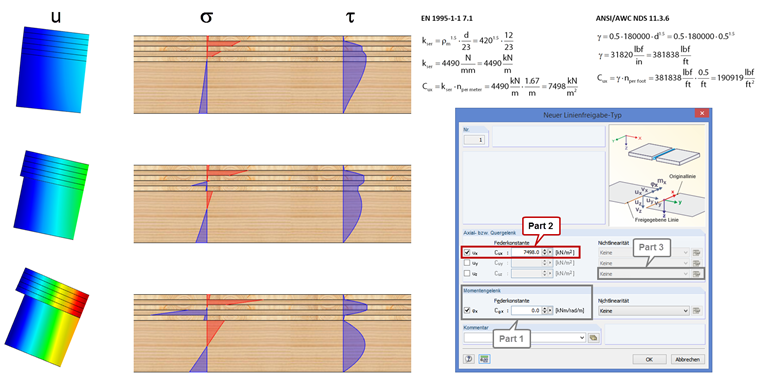

在这个例子中,使用了直径为 0.47 in 的六角木螺钉,距离螺钉 23.66 in。 对于欧洲规范5的软木C24,其弹簧常数为7,498 kN/m²。 为了满足ANSI/AWC NDS的要求,必须将位移模量乘以系数0.5并按照11.3.6进行计算,因为位移模量是由考虑两个剪切面的标准定义的。 因此,按照NDS计算得出的弹簧常数为190,919 lbf/ft²。 该图显示了从上到下的“实心”,“半刚性”和“松散”耦合的弯曲应力和剪应力分布。
木结构下梁建模2: 剪力耦合
为了正确反映整个结构的刚度,可以使用线释放考虑楼板和下部梁之间的剪切耦合。 这样您可以定义一个弹簧常数,从而避免使用耦合杆件的替换系统。 弹簧常数由螺栓的位移模量得出,例如按照欧洲规范 EN 1995-1-1 或 ANSI/AWC NDS 进行计算。
