木结构结构下梁建模3: 非线性支座状态

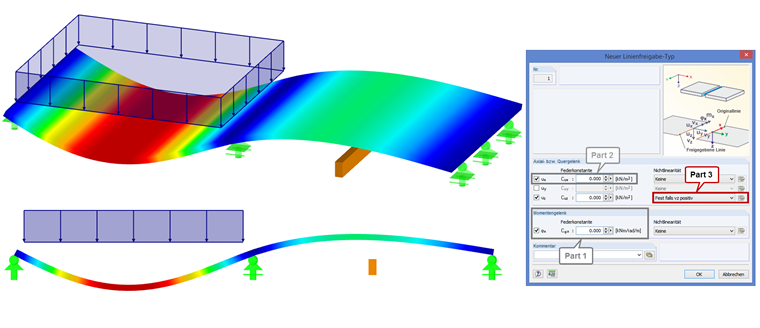

为了在翻新工程中增加天花板结构的刚度,使用了不与天花板结构连接的可见下梁。 非线性线释放可用于只传递压力。 如果如图所示在楼板和下部横梁之间存在拉力,那么下部横梁不会将刚度传递到整个结构中。
作者
Rehm 先生负责木结构产品的开发,并提供技术支持。
