但是一个接触面可以具有附加的集成体。 在这种情况下定义为面A。 然后，面B不必包含面A的所有集成对象。
如果不考虑该建模规则，那么有限元网格将无法生成。 如果出现这种情况，程序将显示错误信息“接触面上集成对象的数量不对应”。

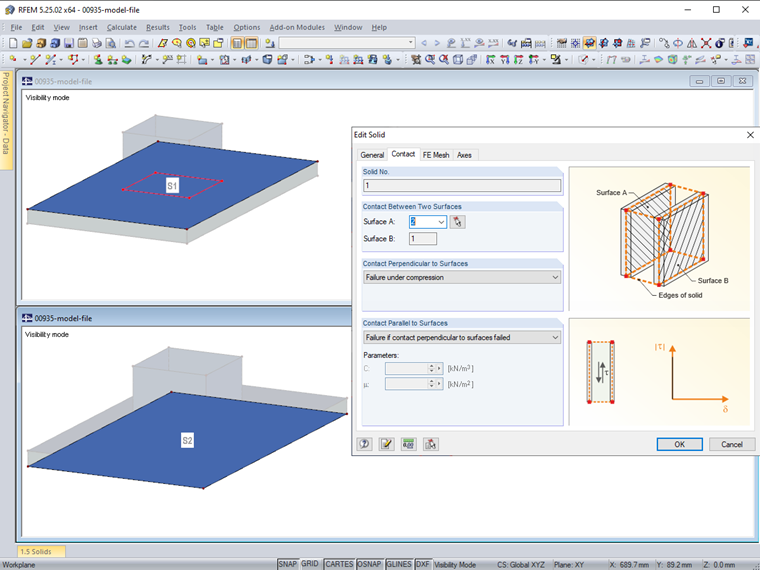

如图1所示的接触体，其接触面为F1和F2。 接触面F1包含在图1中用红色标记的节点和线，它们未包含在接触面F2中。 当将接触面F2定义为接触面A时，会显示图像2中所示的错误信息。

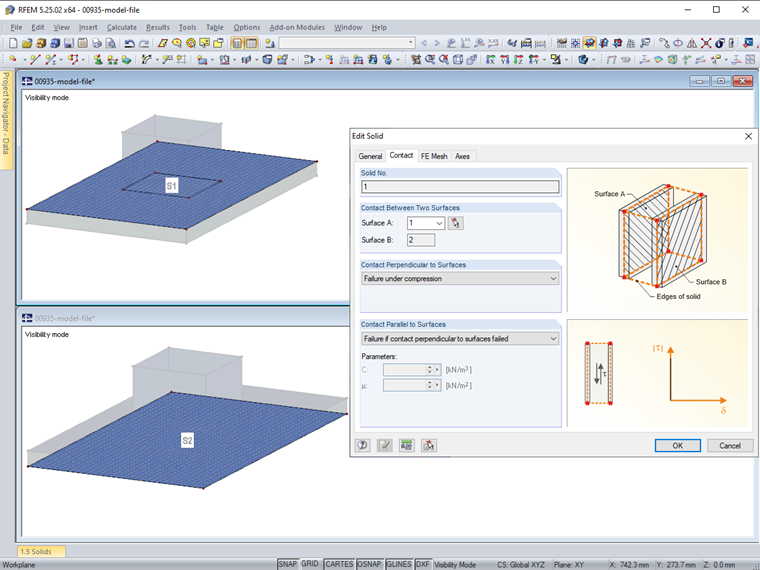

如果将接触面F1定义为接触面A，则可以生成有限元网格（图3）。

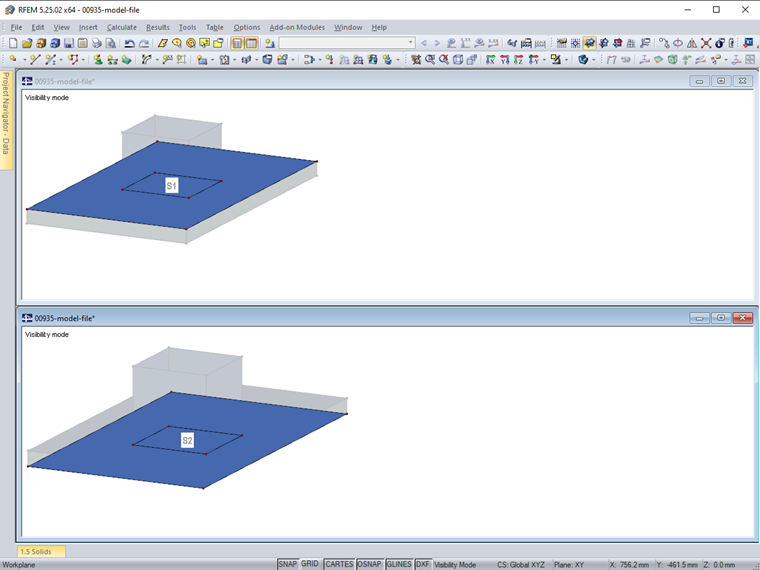

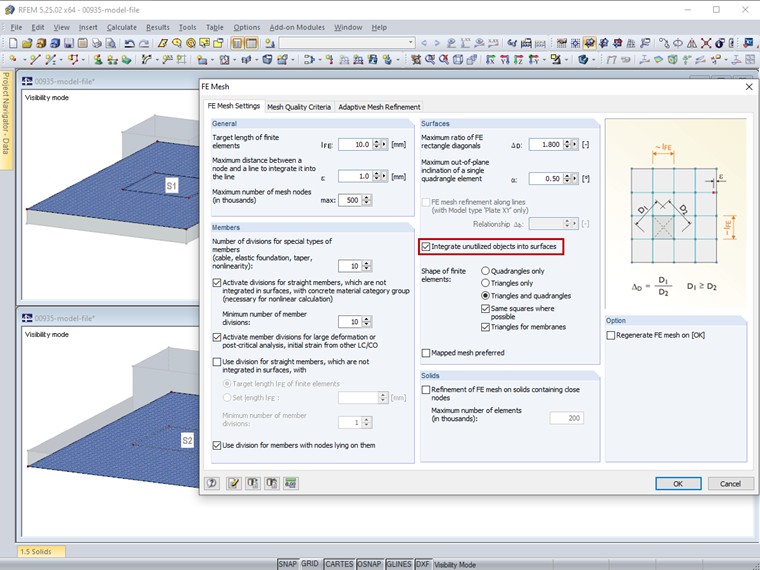

或者将接触面F1的所有其他集成对象复制到接触面2中，以便两个接触面包含相同的集成对象（图4）。 在有限元网格设置中，必须勾选“集成未使用的对象到面中”复选框，以便成功生成有限元网格（图5）。
