Sólidos de contacto: "Los números de objetos integrados en las superficies..."

Die Kontakteigenschaften zwischen zwei Flächen können in RFEM mit Hilfe von Kontaktvolumen abgebildet werden. Entre otras cosas, debe asegurarse de que ambas superficies de contacto de un sólido de contacto tengan los mismos objetos integrados. Es empfiehlt sich daher, gleich bei der Anlage der Kontaktflächen die zweite Kontaktfläche durch Kopieren zu erstellen.

Sin embargo, una de las superficies de contacto puede tener objetos integrados adicionales. En este caso, se debe definir como superficie A. Entonces, no es necesario incluir todos los objetos integrados de la superficie A para la superficie B.

La malla de EF no se puede generar si no se considera esta norma de modelado. En ese caso, el programa muestra el mensaje de error "Los números de objetos integrados en las superficies de contacto no coinciden."

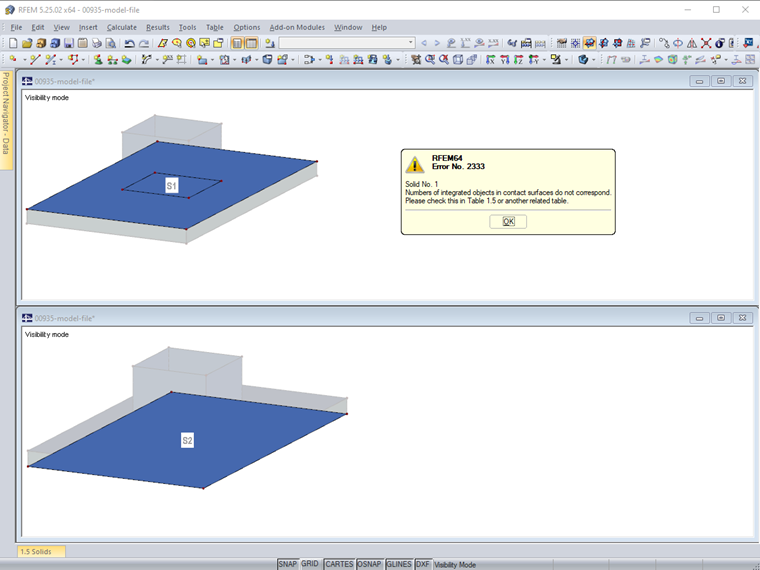

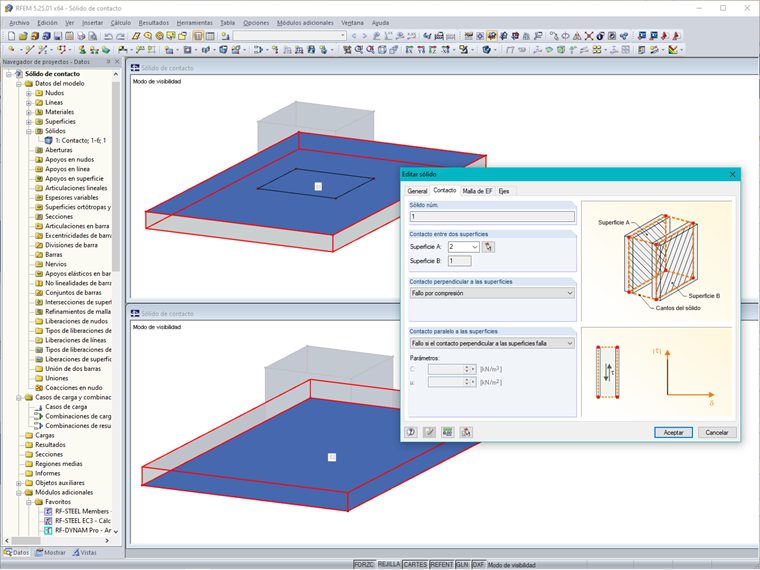

El sólido de contacto que se muestra en la imagen 1 tiene las superficies de contacto S1 y S2. La superficie de contacto S1 contiene los nudos y líneas marcados en rojo en la imagen 1, los cuales no están incluidos en la superficie de contacto S2. Si la superficie de contacto S2 se define como la superficie de contacto A, se mostrará el mensaje de error de la imagen 2.

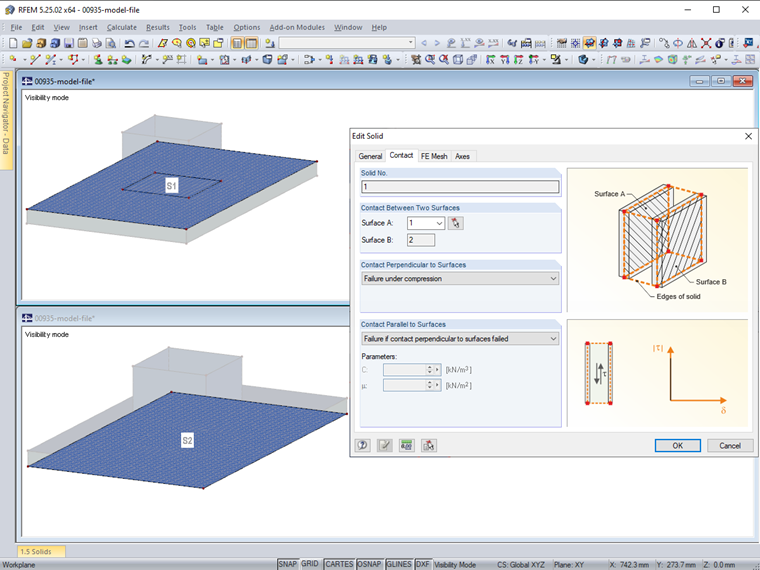

La malla de elementos finitos (EF) se puede generar si la superficie de contacto S1 se define como la superficie de contacto A (imagen 3).

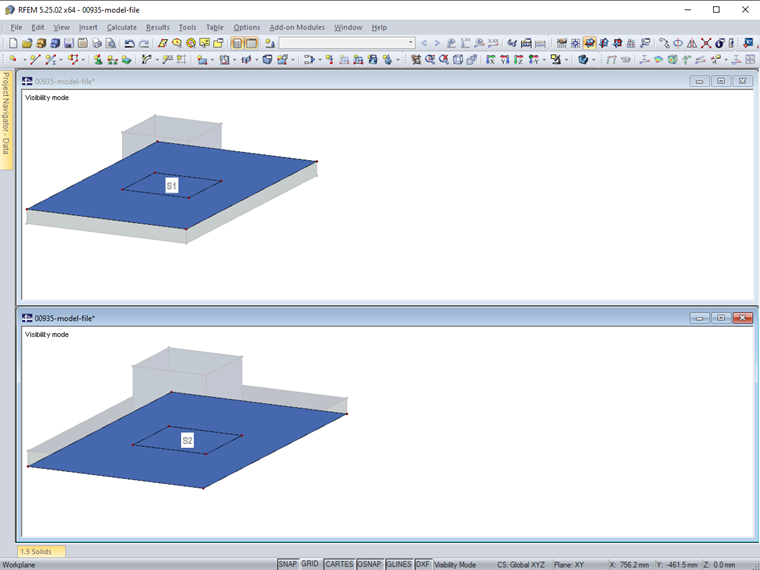

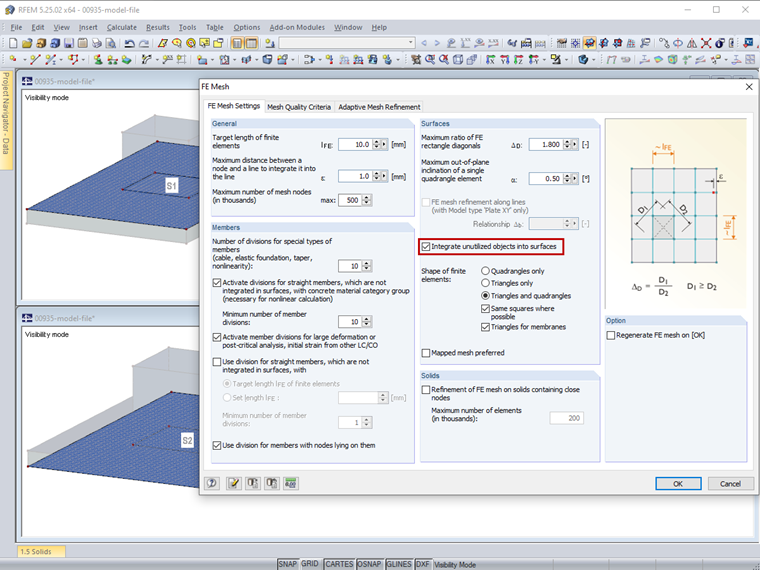

De manera alternativa, todos los objetos integrados adicionales de la superficie de contacto S1 se pueden copiar en la superficie de contacto 2 para que ambas superficies de contacto contengan los mismos objetos integrados (imagen 4). En la configuración de la malla de EF, se debe marcar la casilla de verificación "Integrar objetos no usados en superficies" para una generación con éxito de la malla de EF (imagen 5).
