Sólidos de contato: 'Número de objetos integrados em superfícies de contato ...'

No RFEM, é possível visualizar as propriedades de contacto entre duas superfícies através de sólidos de contacto. Entre outras coisas, deve assegurar-se de que as duas superfícies de contacto de um sólido tenham os mesmos objetos integrados. Por isso, ao modelar as superfícies de contacto, é recomendado o uso da função de cópia para criar a segunda superfície de contacto.

No entanto, uma das superfícies de contato pode ter objetos integrados adicionais. Neste caso, deve ser definido como Superfície A. Então, não é necessário que a superfície B inclua todos os objetos integrados da superfície A.

A malha de EF não pode ser gerada se esta regra de modelação não for considerada. Nesse caso, o programa apresenta a mensagem de erro "Os números dos objetos integrados nas superfícies de contacto não correspondem".

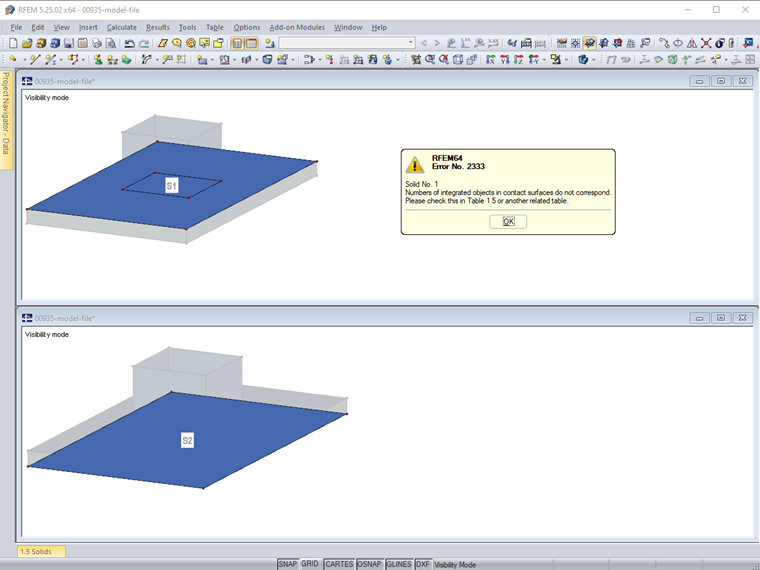

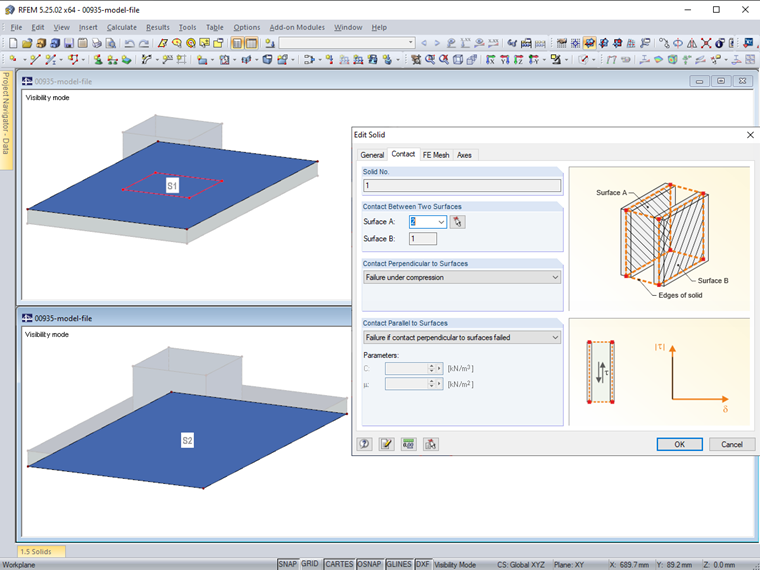

O sólido de contacto apresentado na Figura 1 tem as superfícies de contacto F1 e F2. A superfície de contacto F1 contém os nós e as linhas marcadas a vermelho na Figura 1, que não estão incluídos na superfície de contacto F2. Quando a superfície de contacto F2 é definida como superfície de contacto A, é apresentada a mensagem de erro apresentada na Figura 2.

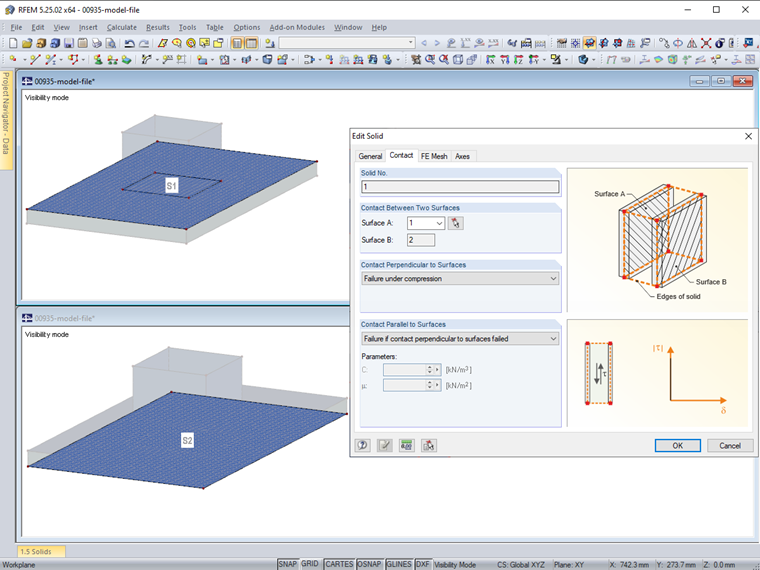

A malha de EF pode ser gerada se a superfície de contacto F1 for definida como superfície de contacto A (Figura 3).

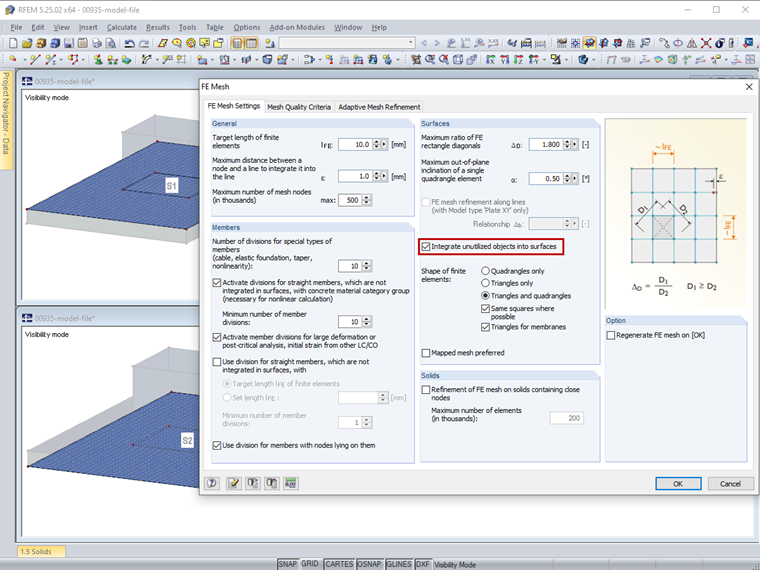

Em alternativa, todos os objetos integrados adicionais da superfície de contacto F1 podem ser copiados para a superfície de contacto 2 para que ambas as superfícies de contacto contenham os mesmos objetos integrados (Figura 4). Nas configurações da malha de EF, a caixa de seleção "Integrar objetos não utilizados nas superfícies" deve ser selecionada para uma geração bem -sucedida da malha de EF (Figura 5).


Autor

A Eng.ª von Bloh fornece apoio técnico a clientes e também é responsável pelo desenvolvimento do programa RSECTION e pelas estruturas de aço e alumínio.
