Grafische Darstellung der Bemessungsdetails

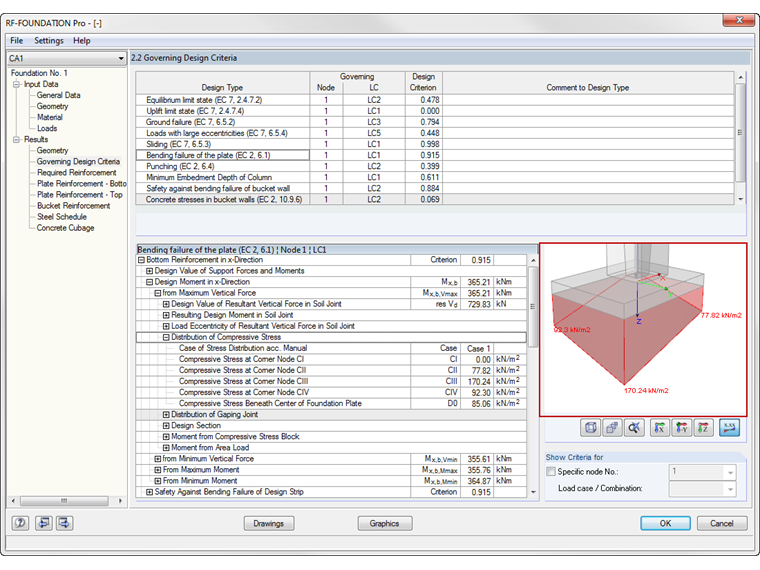

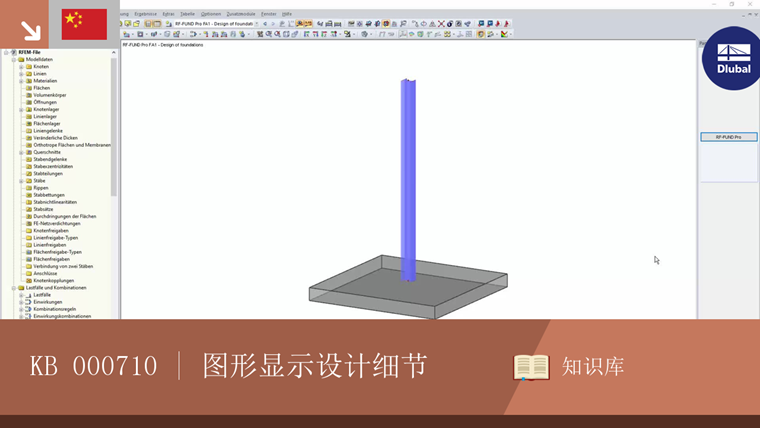

In RF-/FUND Pro steht dem Anwender eine grafische Ausgabe der Ergebnisdetails zur Verfügung. Hierzu muss nach der Berechnung zur Maske "2.2 Maßgebende Kriterien" gewechselt werden. In der interaktiven Grafik dieser Maske können zu jedem geführten Nachweis einzelne bemessungsrelevante Werte dargestellt werden.

从节点支座开始的支座反力可以单独显示 (Pz ,Px ,Py ,Mx ,Mz )或整个节点荷载。 此外还可以显示基础板下的压应力分布等结果(见图)。

Es werden hierbei die vorhandenen Werte für die in der Detailtabelle selektierte Zeile ausgegeben. Die Ergebnis- beziehungsweise Lastwerte können wahlweise über die Schaltfläche [Alle Ergebniswerte anzeigen] ein- und ausgeblendet werden.

Die Werte beziehen sich hierbei auf den maßgebenden Lastfall beziehungsweise die maßgebende Lastkombination. Wahlweise kann in dieser Maske auch ein spezieller Lastfall oder eine spezielle Lastkombination ausgewählt werden, um deren Ergebnisse weiter zu untersuchen.
