Grafische Darstellung der Bemessungsdetails

In RF-/FUND Pro steht dem Anwender eine grafische Ausgabe der Ergebnisdetails zur Verfügung. Esto se puede ver en la ventana "2.2 Criterio de cálculo determinante" después del cálculo. In der interaktiven Grafik dieser Maske können zu jedem geführten Nachweis einzelne bemessungsrelevante Werte dargestellt werden.

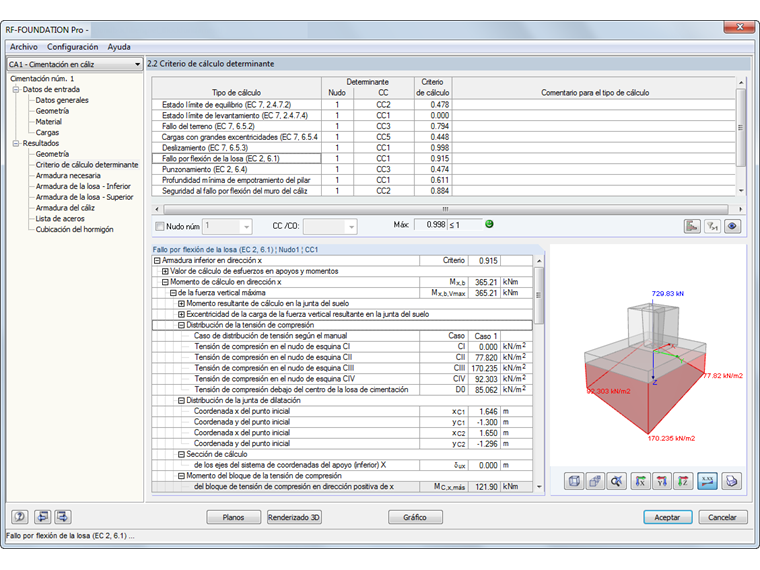

Entre otras cosas, las fuerzas en el apoyo introducidas desde los apoyos en nudo se pueden mostrar individualmente (Pz , Px , Py , Mx , Mz ) o como una carga en nudo completa. También se ilustran resultados como la distribución de la tensión de compresión bajo la placa de cimentación (ver figura).

Los valores existentes para la fila seleccionada se muestran en la tabla de detalles. Die Ergebnis- beziehungsweise Lastwerte können wahlweise über die Schaltfläche [Alle Ergebniswerte anzeigen] ein- und ausgeblendet werden.

Los valores se refieren al caso de carga determinante o la combinación de carga determinante. Wahlweise kann in dieser Maske auch ein spezieller Lastfall oder eine spezielle Lastkombination ausgewählt werden, um deren Ergebnisse weiter zu untersuchen.


Autor

El Sr. Kieloch proporciona soporte técnico a nuestros clientes y es responsable del desarrollo en el área de estructuras de hormigón armado.
