Grafische Darstellung der Bemessungsdetails

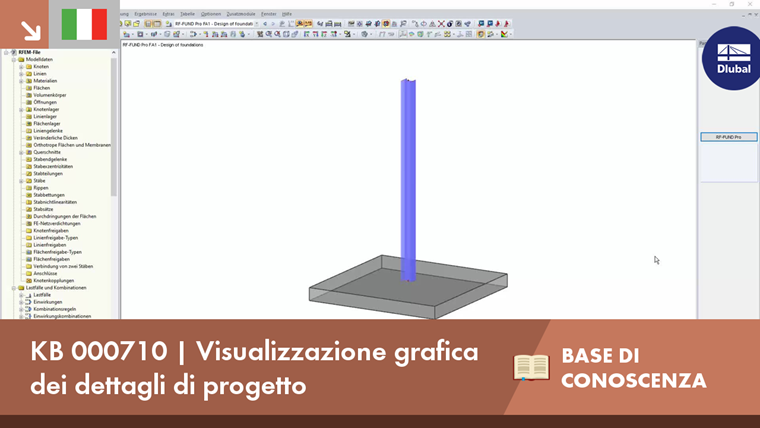

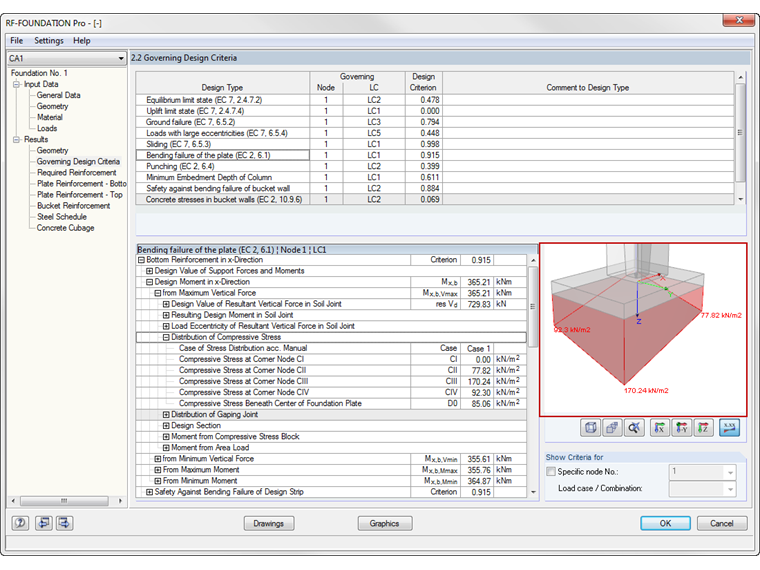

In RF-/FUND Pro steht dem Anwender eine grafische Ausgabe der Ergebnisdetails zur Verfügung. Hierzu muss nach der Berechnung zur Maske "2.2 Maßgebende Kriterien" gewechselt werden. In der interaktiven Grafik dieser Maske können zu jedem geführten Nachweis einzelne bemessungsrelevante Werte dargestellt werden.

Tra le altre cose, le forze vincolari introdotte dai vincoli esterni nodali possono essere visualizzate individualmente (Pz , Px , Py , Mx , Mz ) o come un intero carico nodale. Sono anche illustrati risultati come la distribuzione della tensione di compressione sotto la piastra di fondazione (vedere la figura).

Es werden hierbei die vorhandenen Werte für die in der Detailtabelle selektierte Zeile ausgegeben. Die Ergebnis- beziehungsweise Lastwerte können wahlweise über die Schaltfläche [Alle Ergebniswerte anzeigen] ein- und ausgeblendet werden.

Die Werte beziehen sich hierbei auf den maßgebenden Lastfall beziehungsweise die maßgebende Lastkombination. Wahlweise kann in dieser Maske auch ein spezieller Lastfall oder eine spezielle Lastkombination ausgewählt werden, um deren Ergebnisse weiter zu untersuchen.
