通常，RFEM 6 或 RSTAB 9 会根据截面、材料和几何参数自动考虑杆件的自重。 因此不需要手动计算自重。
如果用户不想显示某根杆件的自重，那么有两种选择。

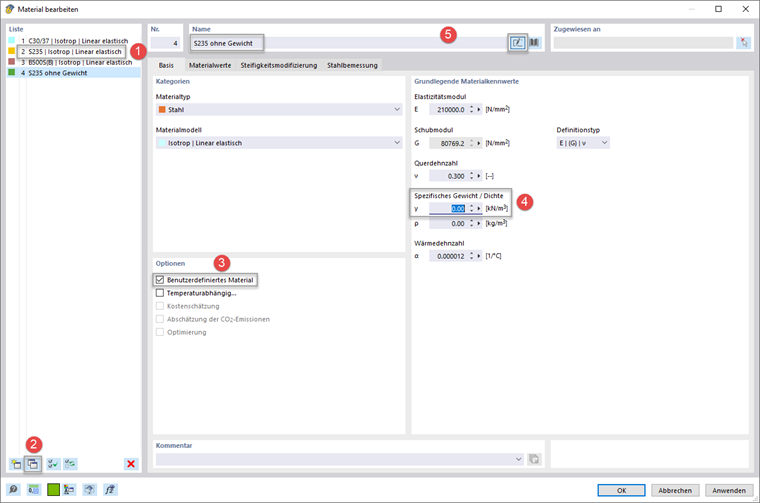

定义一种新材料，并将比重设置为零。 一旦选择了用户自定义材料选项，就会出现 γ 输入栏的内容。
使用
按钮可以复制原始材料并进行自定义。 上图显示了各个步骤。

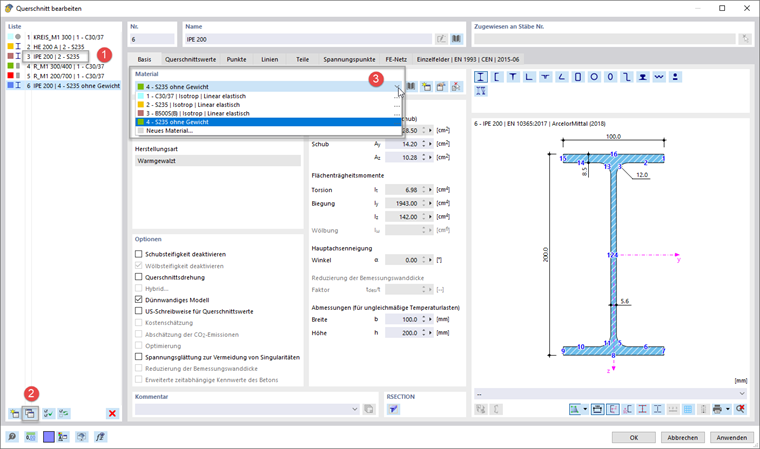

定义一个新的截面并分配失重材料。 您可以使用
按钮可以复制截面。

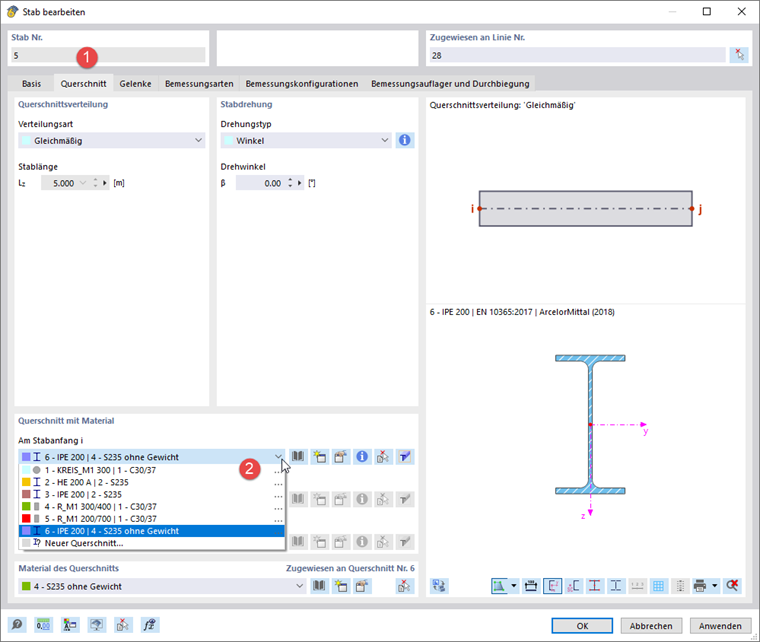

现在双击该杆件并指定该截面。
定义杆件刚度调整，类型为'局部刚度、重量和质量的乘数'。 将荷载系数 kW设为零。
创建结构调整。 选择'杆件'选项，然后切换到第二个选项卡。

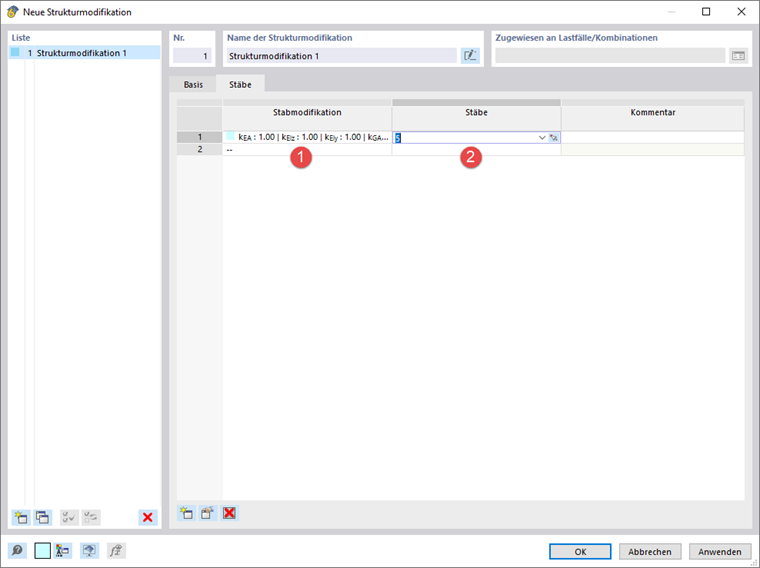

在列表中选择您刚刚定义的杆件调整。 在'杆件'列中输入失重杆件的编号。

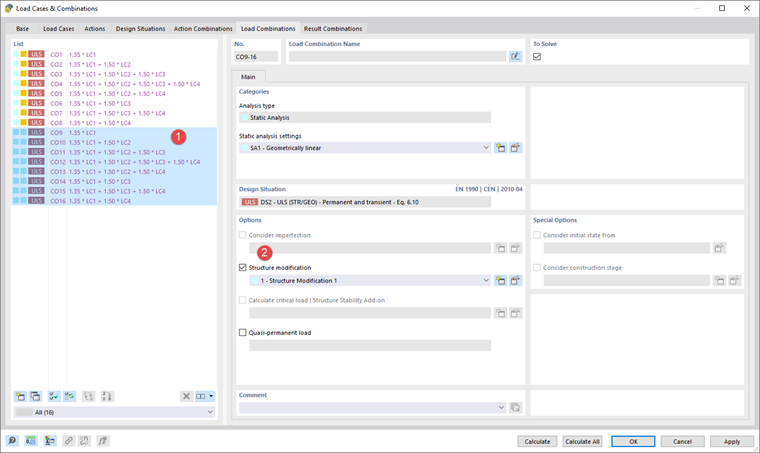

在'荷载工况和组合'对话框中，选择相关的荷载工况或组合。 然后，勾选'结构调整'复选框和结构调整（如果不是自动设置的话）。
