回复:
一维单元(杆件)不能直接集成到实体的三维单元中。 但是,也有一些工具可以实现耦合。

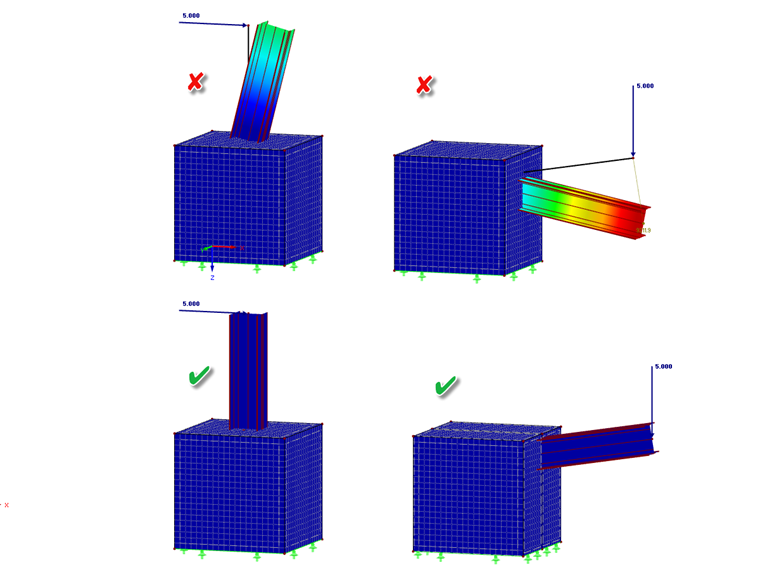

如果一个细长构件(杆件)要与一个实体构件(实体)相连接,那么在建模时就要注意这些单元的正确耦合。

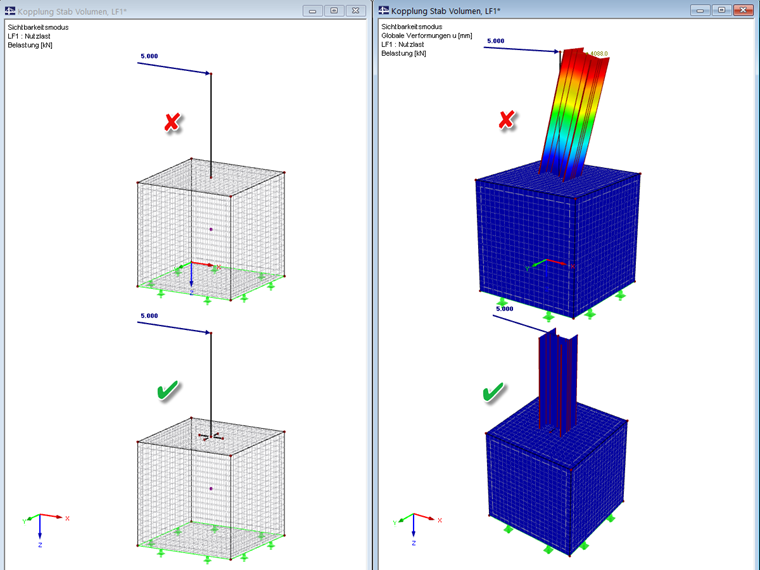

1. 例如,如果柱子有端板,用螺栓固定在一个基础上,这可以通过“交叉连接”来完成。 因此,有问题的旋转自由度可以通过平移自由度来转换。 “交叉连接”的尺寸应与截面的尺寸近似。

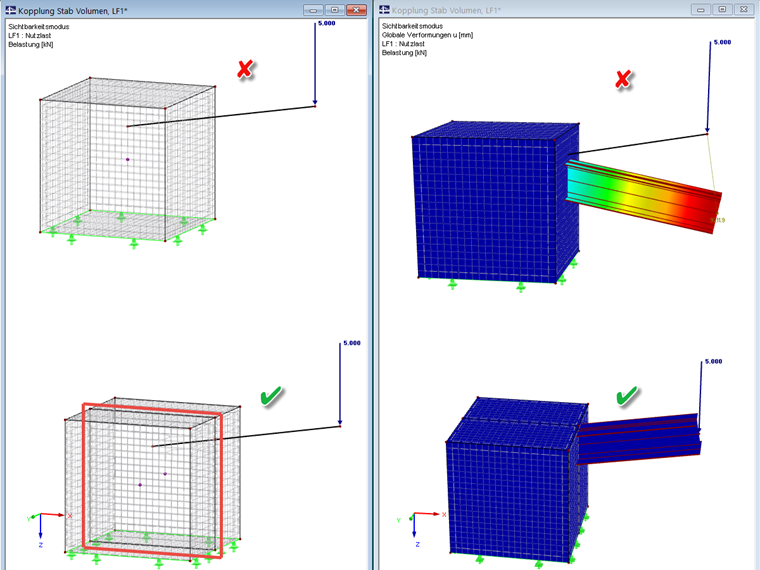

2. 例如,如果杆件在单个基础中被包围,那么在杆件平面内应将实体分开,以确保杆件与边界面的连接,从而确保与实体的连接。
一维单元(杆件)不能直接集成到实体的三维单元中。 但是,也有一些工具可以实现耦合。
如果一个细长构件(杆件)要与一个实体构件(实体)相连接,那么在建模时就要注意这些单元的正确耦合。
1. 例如,如果柱子有端板,用螺栓固定在一个基础上,这可以通过“交叉连接”来完成。 因此,有问题的旋转自由度可以通过平移自由度来转换。 “交叉连接”的尺寸应与截面的尺寸近似。
2. 例如,如果杆件在单个基础中被包围,那么在杆件平面内应将实体分开,以确保杆件与边界面的连接,从而确保与实体的连接。
