Réponse:

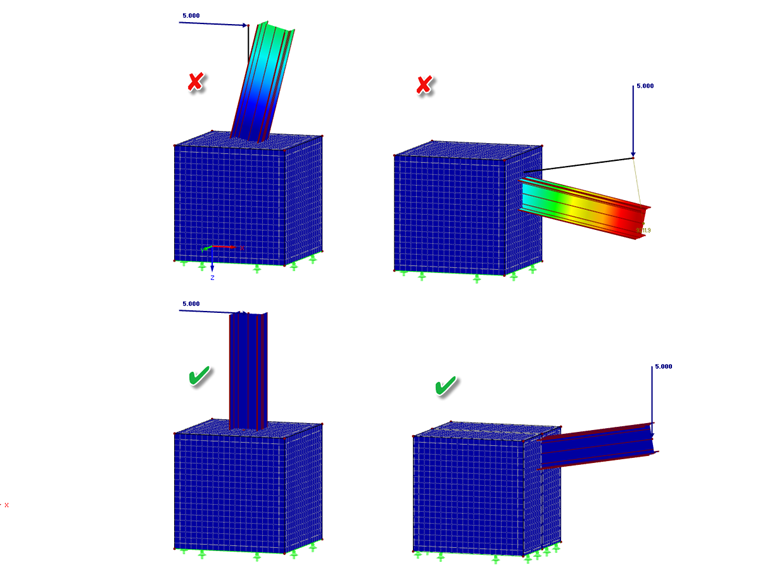

Un élément 1D (barre) ne peut pas être intégré directement dans les éléments 3D d'un solide. Cependant, il existe des outils qui permettent un couplage.
Si un composant élancé (barre) doit être connecté à un composant solide (solide), il est nécessaire de veiller au couplage correct de ces éléments lors de la modélisation.

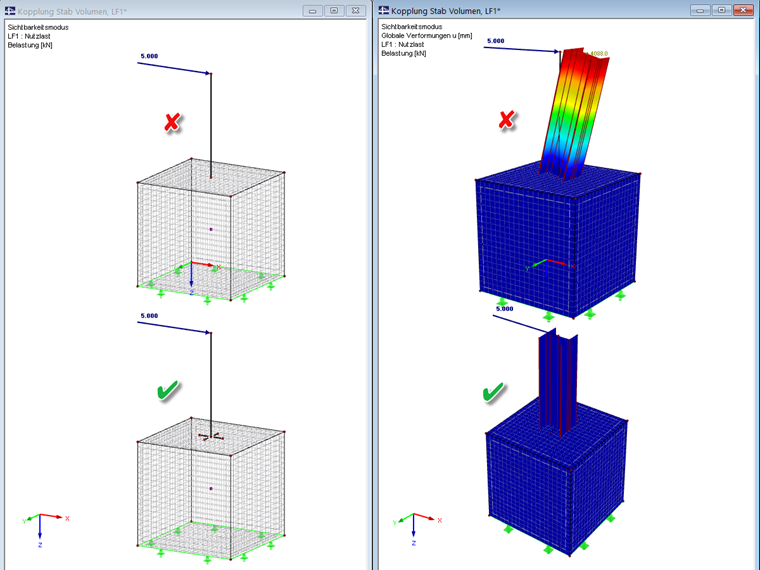

- Par exemple, si un poteau avec une platine d'about est boulonné de manière rigide sur une fondation simple, cela peut être fait à l'aide d'une « connexion en croix ». Ainsi, les degrés de liberté de rotation problématiques peuvent être transférés par des degrés de liberté de translation. Les dimensions de l'« assemblage croisé » doivent correspondre approximativement aux dimensions de la section.
[FR] FAQ 004711 | Est-il possible de coupler des barres avec des éléments solides ?
Foire aux questions (FAQ)

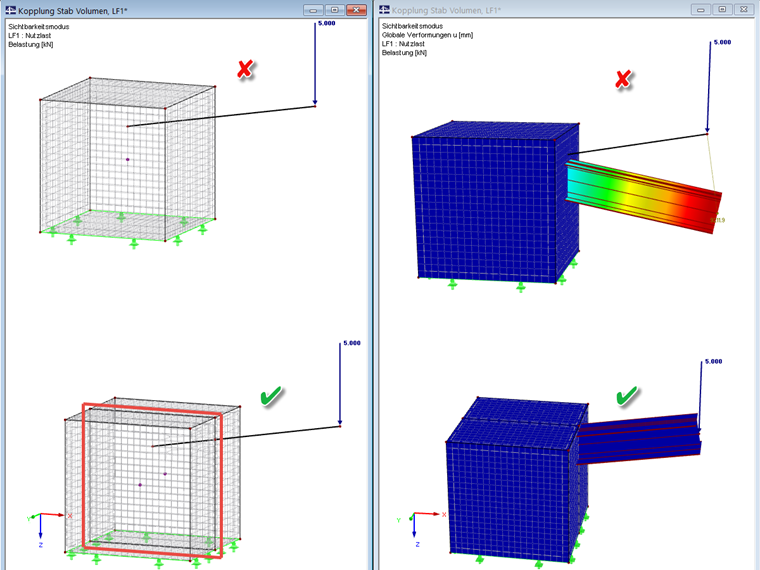

- Wird zum Beispiel ein Stab in ein Einzelfundament einbetoniert, so sollte das Volumen in der Ebene des Stabes geteilt werden, damit die Verbindung zwischen dem Stab und der Begrenzungsfläche und somit auch mit dem Volumen gewährleistet ist.
