Ответ:
К сожалению, 1D элемент (стержень) нельзя напрямую интегрировать в 3D элементы тел. Однако существуют другие инструменты, благодаря которым можно данное соединение смоделировать.

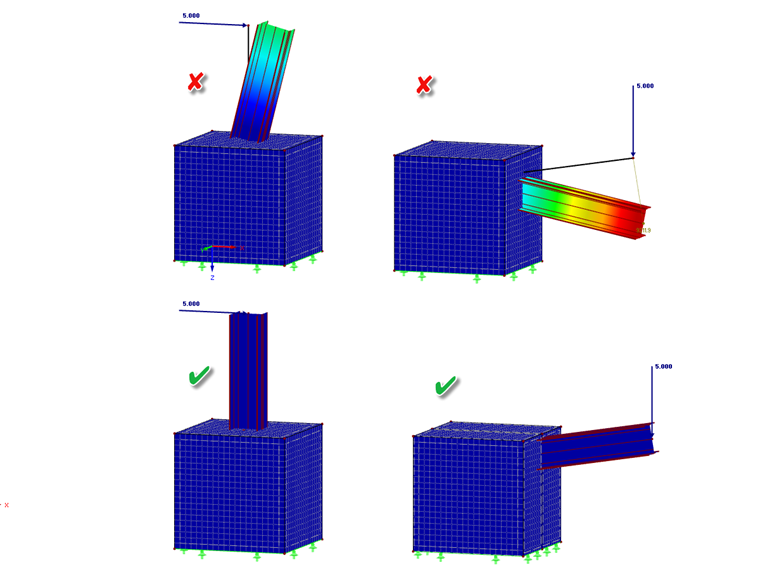

Когда требуется соединить тонкий компонент (стержень) и массивный компонент (тело), тогда необходимо при моделировании обратить внимание в основном на правильность соединения этих элементов.

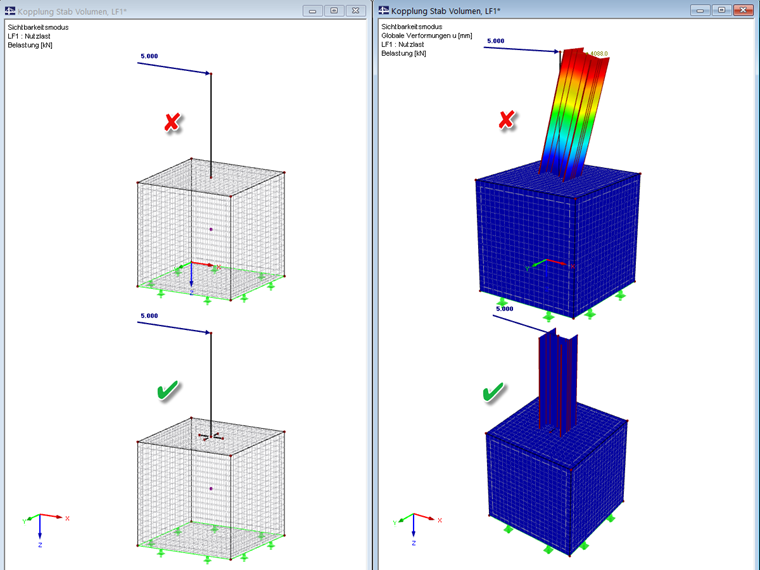

- Например, если колонна с торцевой пластиной жестко прикручена к отдельному фундаменту, то это можно сделать с помощью «крестообразного соединения». Таким образом, можно с помощью поступательных степеней свободы передавать все проблематические степени свободы поворота. Размеры «крестообразного сечения» притом должны приблизительно соответствовать размерам сечения.

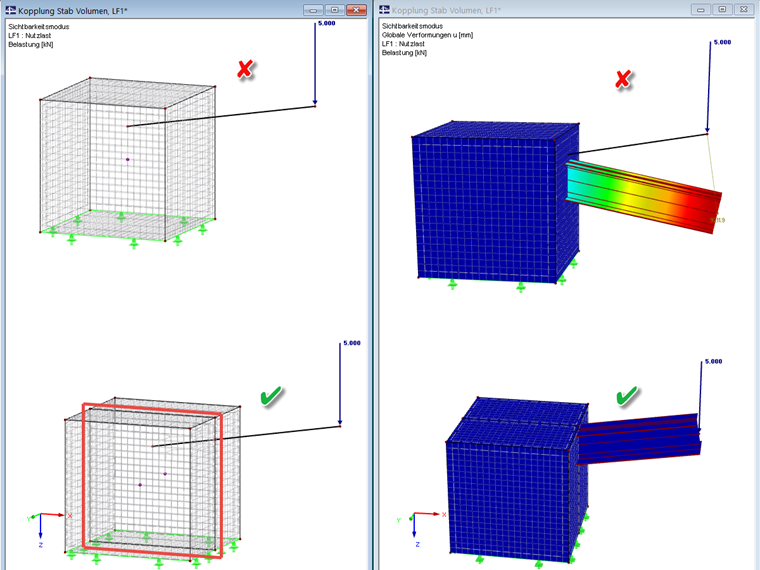

- Wird zum Beispiel ein Stab in ein Einzelfundament einbetoniert, so sollte das Volumen in der Ebene des Stabes geteilt werden, damit die Verbindung zwischen dem Stab und der Begrenzungsfläche und somit auch mit dem Volumen gewährleistet ist.
