相交面/实体但不相交

用户可以将交线转换为线。 Mit Hilfe dieser Option können Sie die Durchdringung manuell erzeugen. Hier ein kleines Beispiel zur Veranschaulichung:

1. Zuerst wird eine Durchdringung zwischen zwei Objekten erzeugt, hier über den Befehl "Neues zusammengesetztes Volumen":


   常见问题和解答 (FAQ)

   [EN] FAQ 004634 | 如何在不保留相关属性的情况下创建相交面/实体？

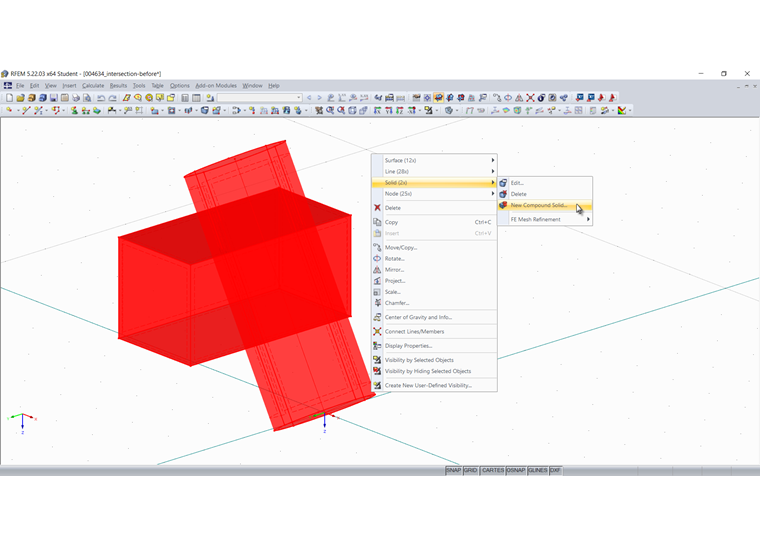

   创建组合实体和相贯
   Im konkreten Fall wird der Zylinder vom Quader abgezogen, sodass eine Durchdringung entsteht:

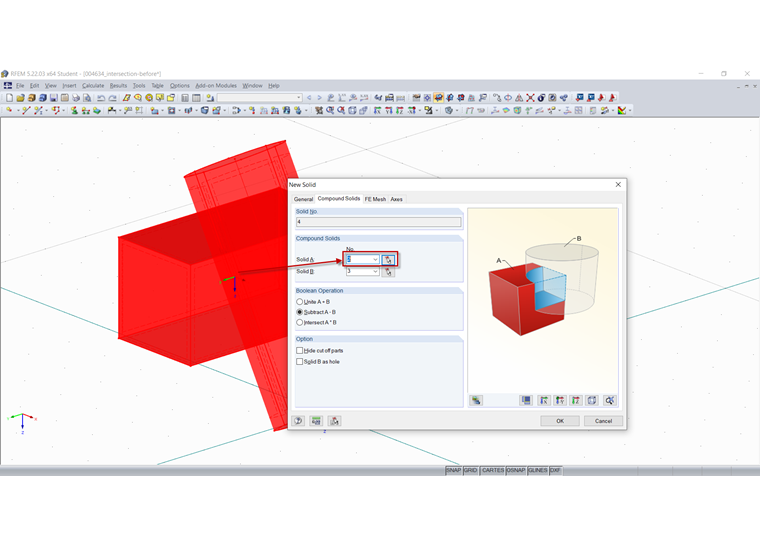

   从长方体中减去圆柱体创建新的实体

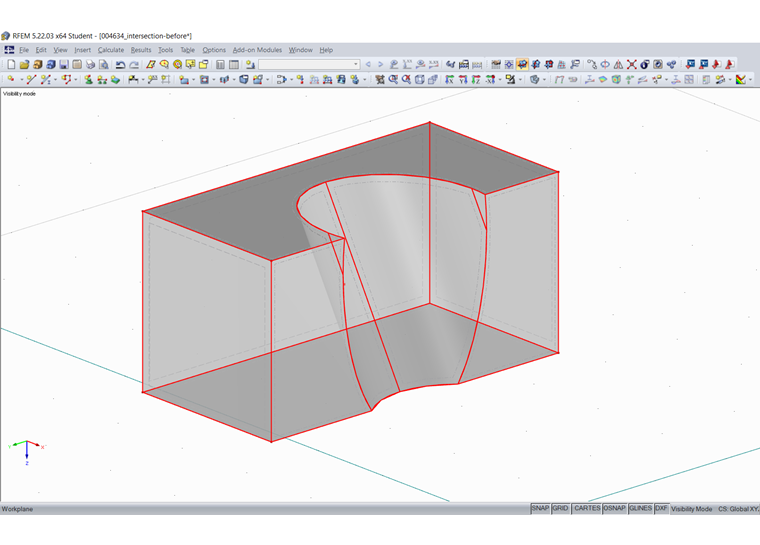

   新建有相贯的实体
2. Diese Durchdringung wird nun "in Linien konvertiert". Dazu werden alle beteiligten Objekte selektiert und im Kontextmenü im Unterpunkt "Durchdringung" "In Linie konvertieren" gewählt:

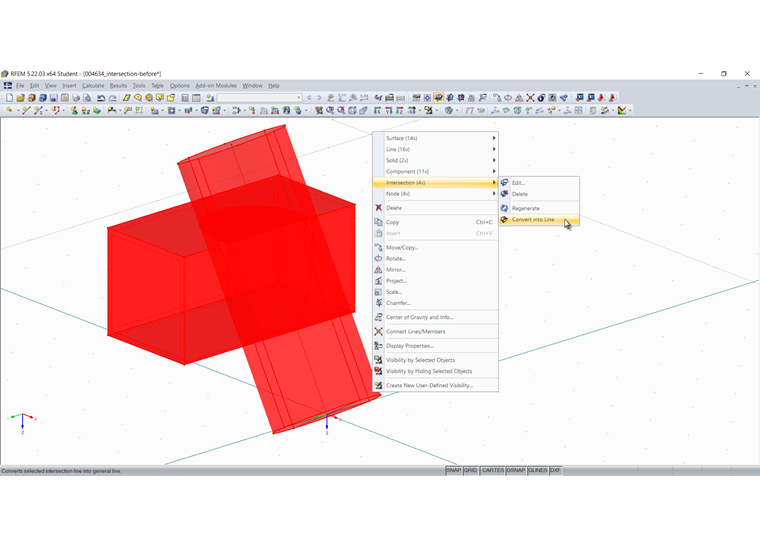

   转换相贯为线
3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Über die Neuauswahl der Begrenzungslinien einer Fläche kann diese abgeändert werden. Speziell die Durchdringungsfläche muss als Quadrangle-Fläche modelliert werden:

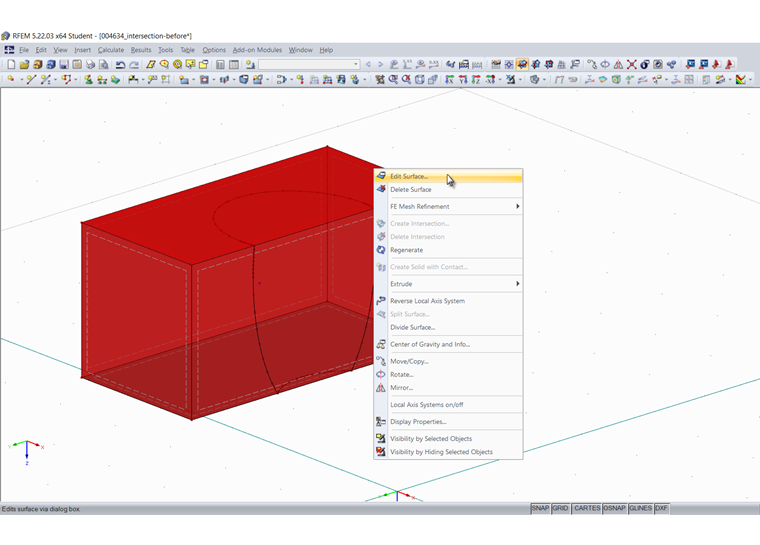

   长方体面的相贯线

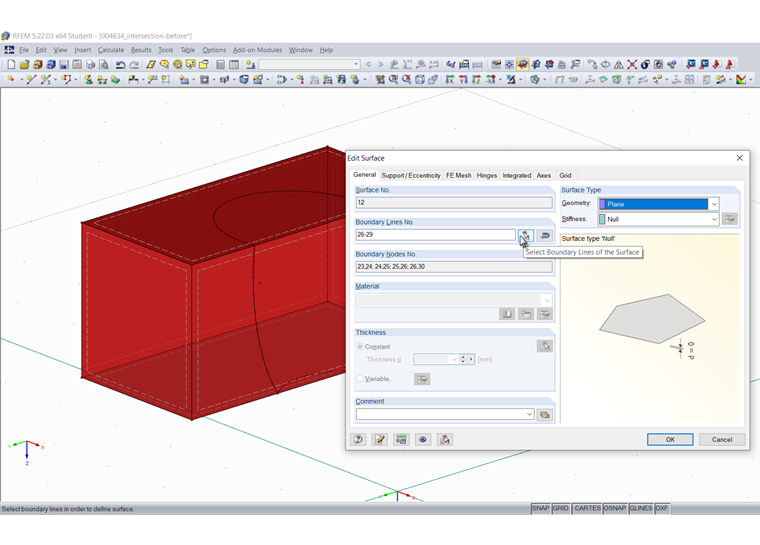

   修改顶面边界线

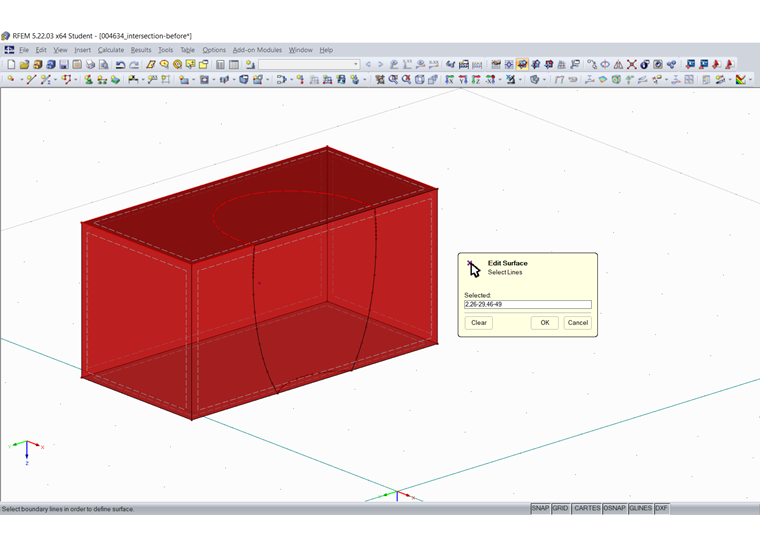

   新的选择的上边界线
4. Zuletzt muss dann das Volumen neu angelegt werden:

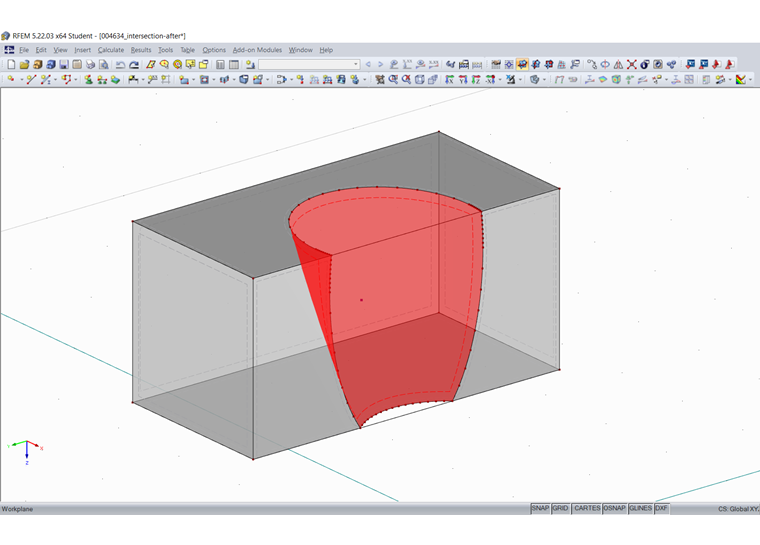

   新建没有相贯的合并实体
