Surfaces/solides sans intersection

Il est possible de convertir une intersection en ligne. Cette option vous permet de créer l'intersection manuellement. Voici un exemple :

1. Une intersection entre deux objets est d'abord créée, ici à l'aide de la commande « Nouveau solide composé » :


   Foire aux questions (FAQ)

   [FR] FAQ 004634 | Comment créer des surfaces/solides qui se croisent sans conserver les...

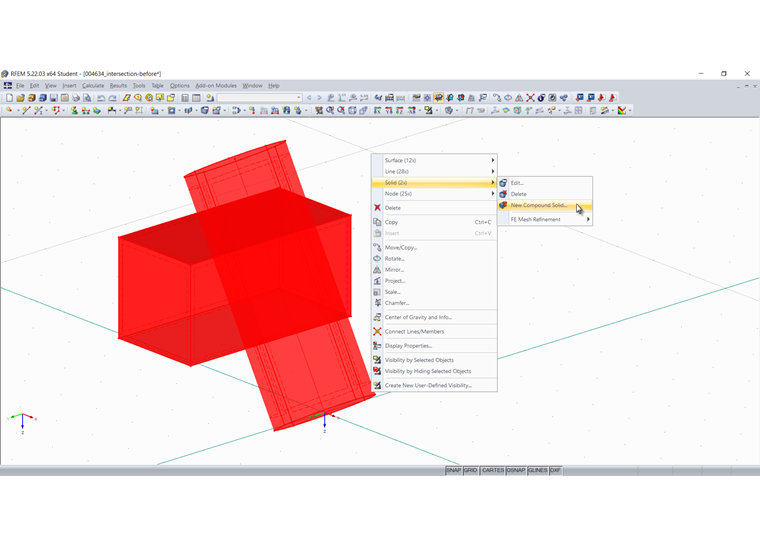

   Création d'un solide composé et donc d'intersections
   Dans ce cas précis, le cylindre est soustrait du cuboïde, créant ainsi une intersection :

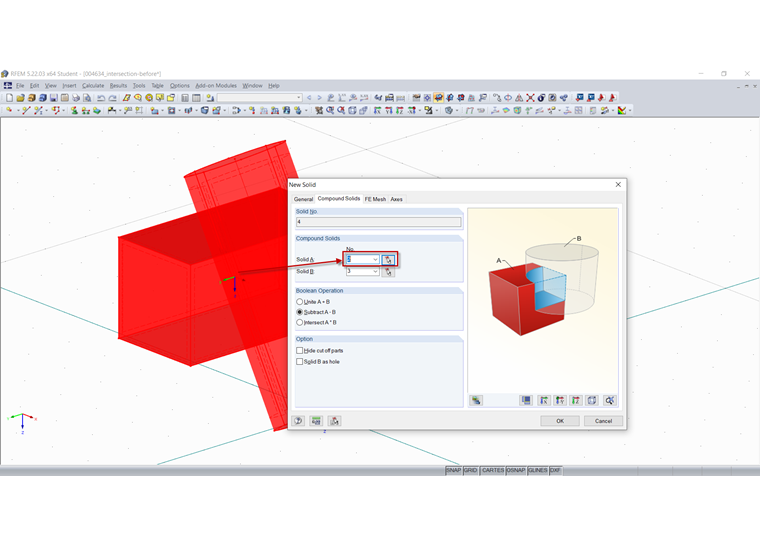

   Création d'un nouveau solide par soustraction du cylindre du cuboïde

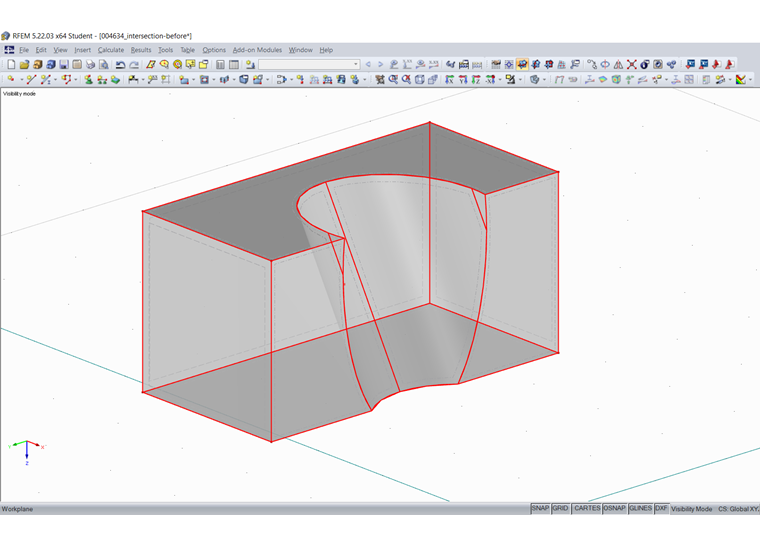

   Nouveau solide avec intersection
2. Diese Durchdringung wird nun "in Linien konvertiert". Pour ce faire, sélectionnez tous les objets concernés et dans le menu contextuel, puis sélectionnez « Convertir en ligne » sous « Intersection » :

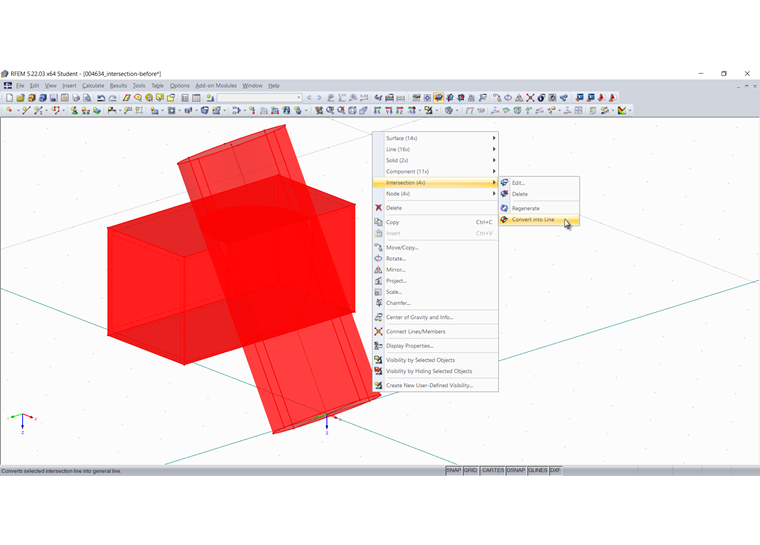

   Convertir les intersections en lignes
3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Vous pouvez modifier les lignes de contour d'une surface en les sélectionnant à nouveau. L'aire d'intersection doit notamment être modélisée sous forme de surface quadrangulaire :

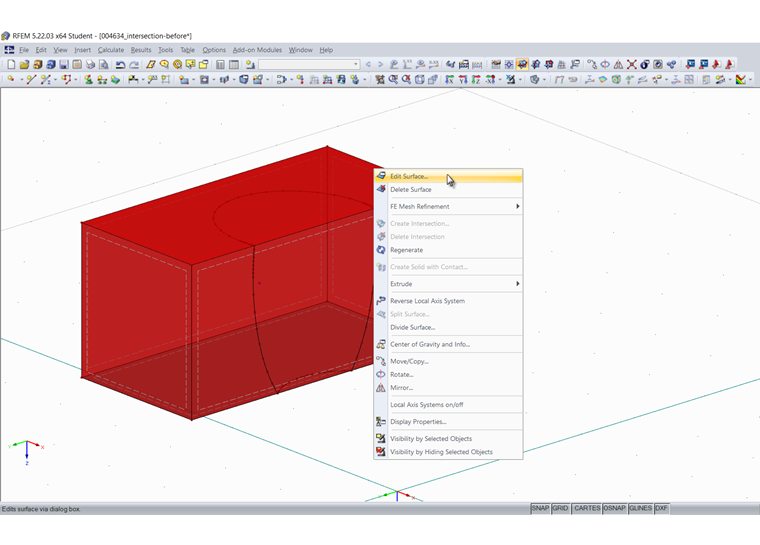

   Surfaces du cuboïde avec lignes d'intersection

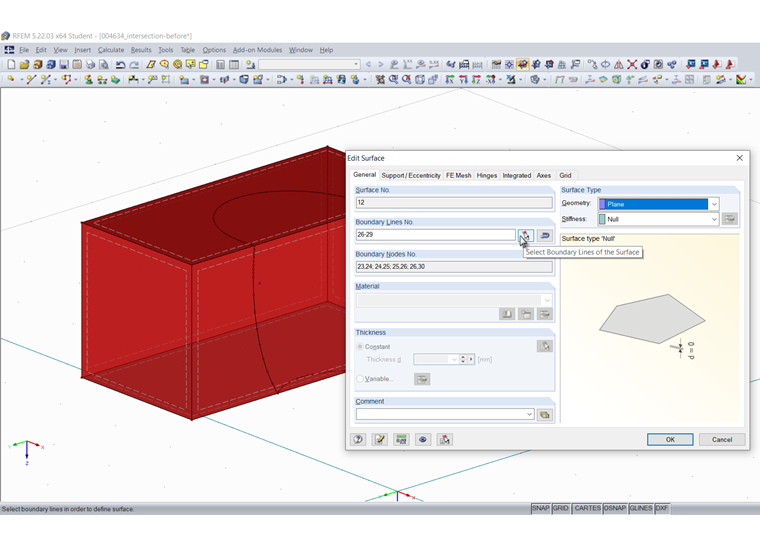

   Modification des lignes de contour de la surface supérieure

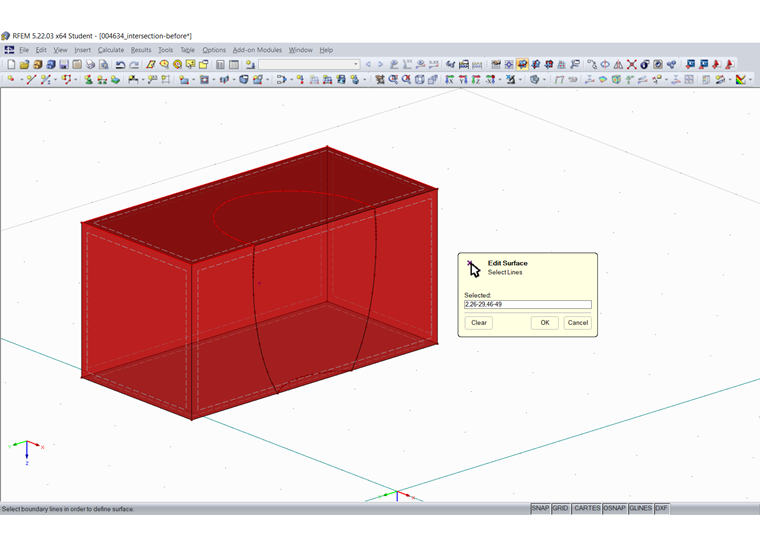

   Nouvelles lignes de bordure sélectionnées de la surface supérieure
4. Zuletzt muss dann das Volumen neu angelegt werden:

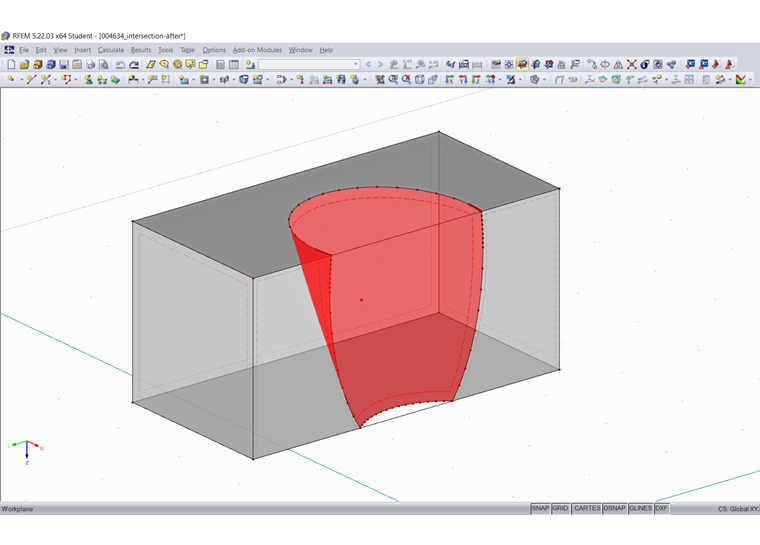

   Nouveau solide fusionné sans intersection
