Пересечение поверхностей/тел без пересечения

Существует возможность преобразовать пересечение в линию. Mit Hilfe dieser Option können Sie die Durchdringung manuell erzeugen. Hier ein kleines Beispiel zur Veranschaulichung:

1. Zuerst wird eine Durchdringung zwischen zwei Objekten erzeugt, hier über den Befehl "Neues zusammengesetztes Volumen":


   FAQ

   [EN] FAQ 004634 | Как можно создавать пересекающиеся поверхности/тела без сохранения соответствующих ...

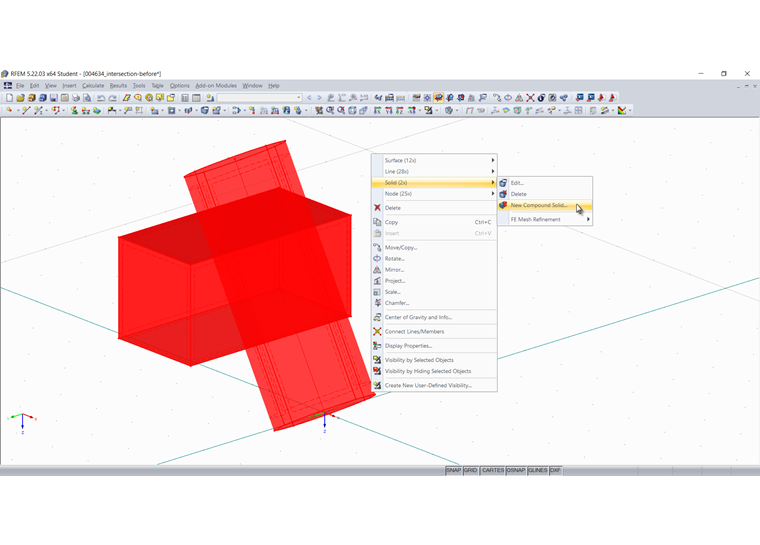

   Создание составного тела и, следовательно, пересечений
   Im konkreten Fall wird der Zylinder vom Quader abgezogen, sodass eine Durchdringung entsteht:


   Создание нового тела путем вычитания цилиндра из кубоида

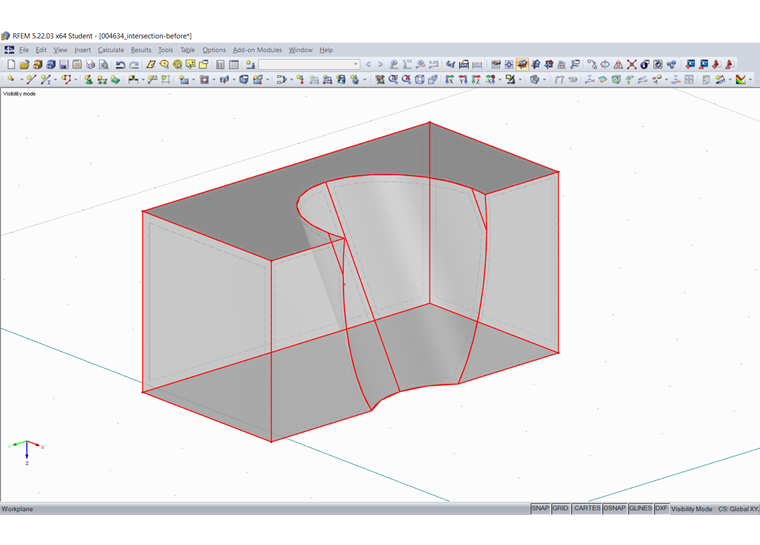

   Новое тело с пересечением
2. Diese Durchdringung wird nun "in Linien konvertiert". Dazu werden alle beteiligten Objekte selektiert und im Kontextmenü im Unterpunkt "Durchdringung" "In Linie konvertieren" gewählt:


   Преобразование пересечений в линии
3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Über die Neuauswahl der Begrenzungslinien einer Fläche kann diese abgeändert werden. Speziell die Durchdringungsfläche muss als Quadrangle-Fläche modelliert werden:

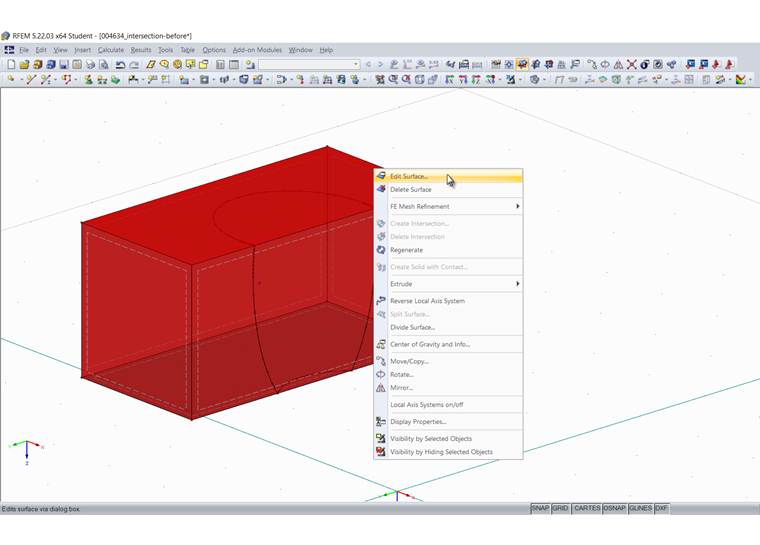

   Поверхности кубоида с линиями пересечения

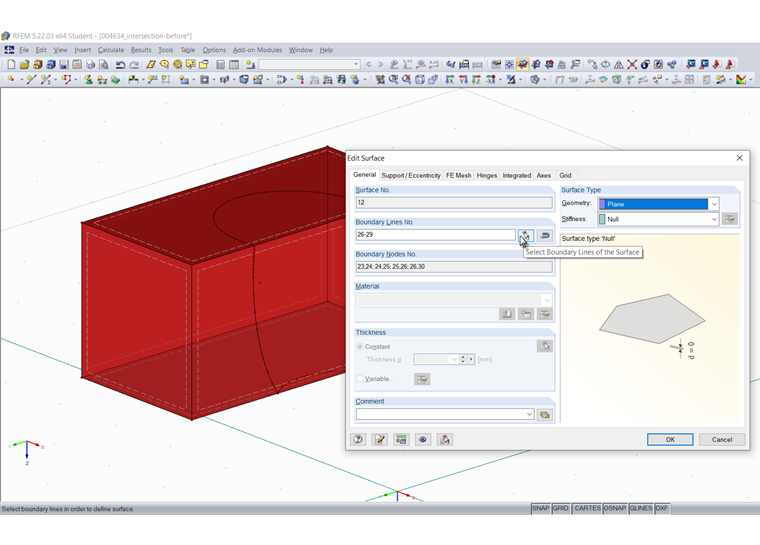

   Изменение граничных линий верхней поверхности

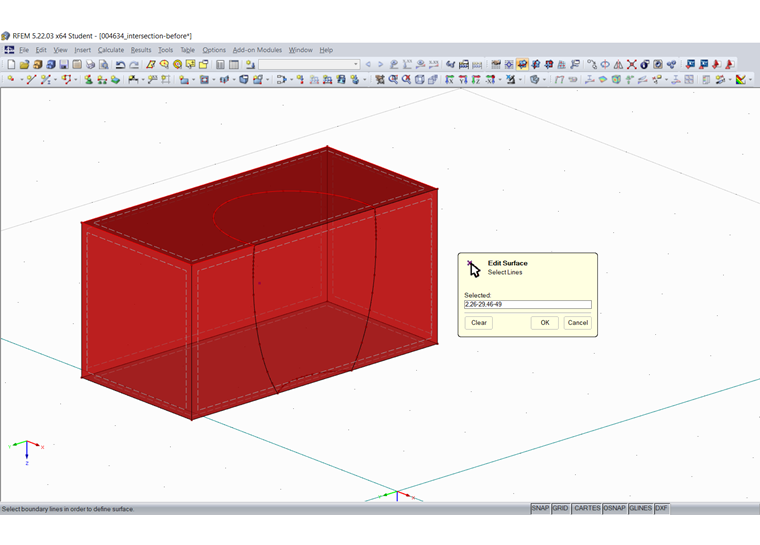

   Новые выбранные линии границы верхней поверхности
4. Zuletzt muss dann das Volumen neu angelegt werden:

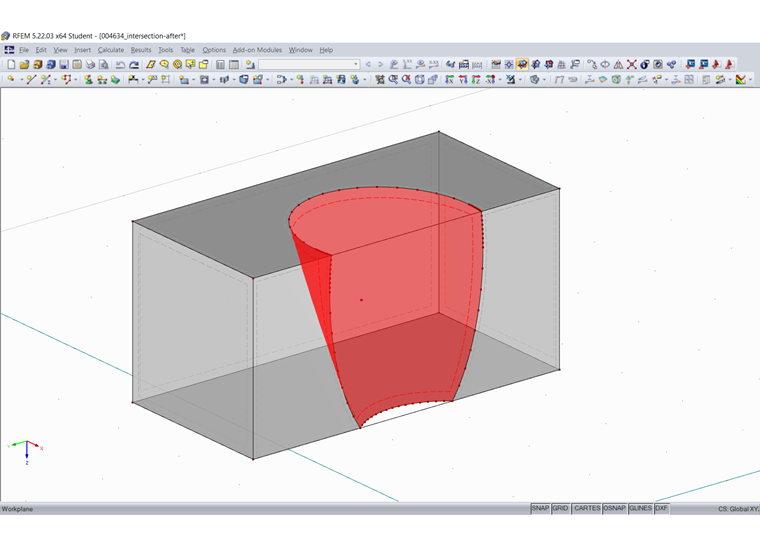

   Новое объединенное тело без пересечения
