问题

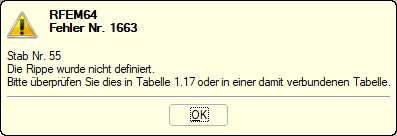

如何更正错误编号 1663,即杆件定义中缺少肋条目?
回复:

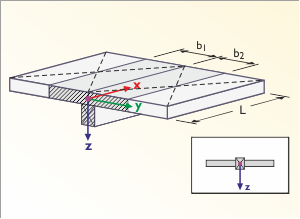

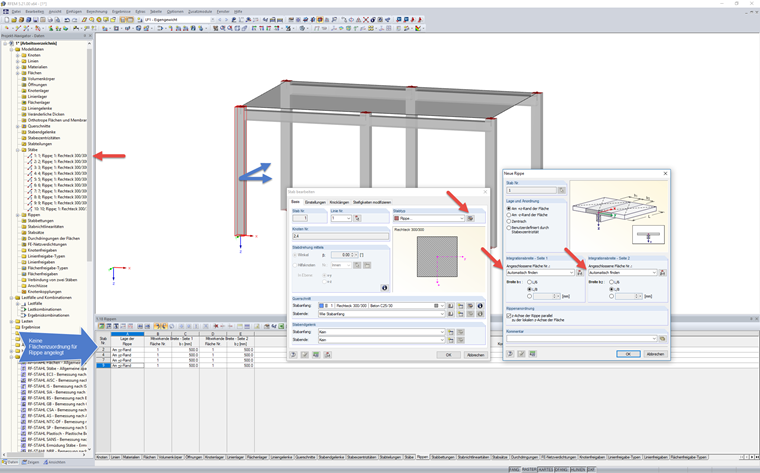

RFEM 中提供了肋杆件,用于对下部横梁、肋和 T 形梁进行建模。 该结构单元由一个平板截面和一个与该板偏心的截面组成。 肋杆件和偏心支承截面一样,由平板截面和杆件形支承截面组成,内力根据有效板宽度进行计算。整个软件包。如果至少有一个杆件类型为“肋”的杆件不能分配给连接面,则会出现错误消息编号1663。 出现这种情况的原因可能是在复制过程中附加了选项,即在源节点和基于肋定义的模板杆件之间新生成的节点之间创建新的节点。
在这种情况下,您必须将受影响的杆件的杆件类型从“肋”更改为“梁”。
