单向板

您可以使用面的正交各向异性来模拟单向混凝土板，例如预制板。 Das Vorgehen unterscheidet sich in den RFEM-Versionen.

RFEM 5

Wählen Sie für die Fläche den Steifigkeitstyp Orthotrop aus und bearbeiten dann dessen Eigenschaften (siehe Bild 01).

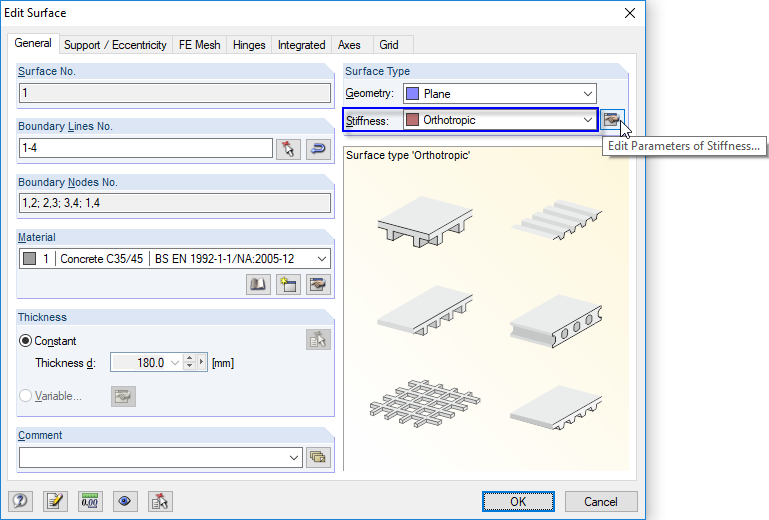

1 编辑面 - 设置刚度类型

Im Dialog "Flächensteifigkeit bearbeiten - Orthotrop" können Sie den Orthotropie-Typ festlegen, beispielsweise zur Definition über "Wirksame Dicken" (siehe Bild 02). Im Register "Wirksame Dicken" legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Richtung der Fläche fest. Daneben haben Sie die Möglichkeit, eine wirksame Dicke für das Eigengewicht zu definieren (siehe Bild 03).

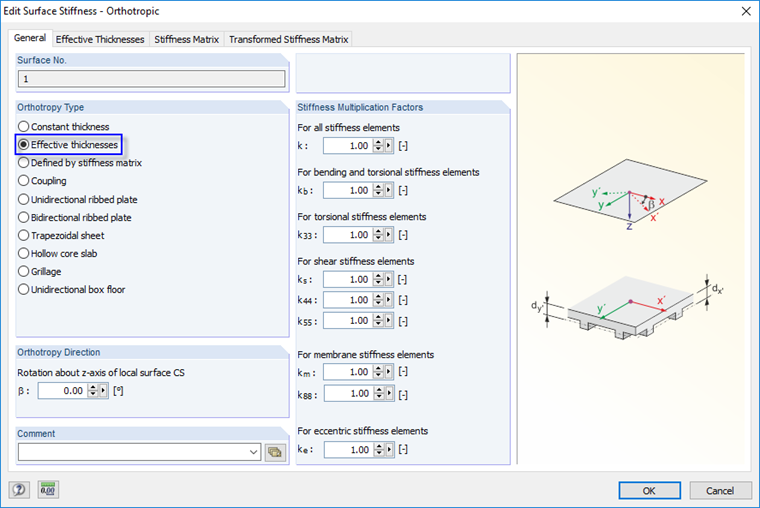

2 编辑面刚度 - 选择正交各向异性类型

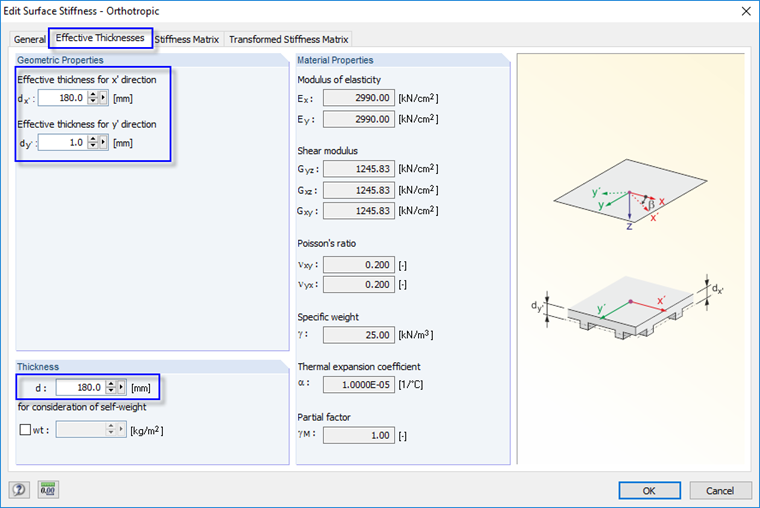

3 编辑面刚度 - 设置有效厚度

RFEM 6

Definieren Sie eine neue Dicke, indem Sie das Material vorgeben und in der Liste den Dickentyp Form-Orthotropie auswählen (siehe Bild 04).

4 在【形状正交各向异性】对话框中选择厚度类型

Im Register "Form-Orthotropie" können Sie den Orthotropietyp festlegen (siehe Bild 05), beispielsweise zur Definition über "Wirksame Dicken" (1). Legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Flächenrichtung fest (2) und geben die fiktive Dicke für das Eigengewicht an (3).

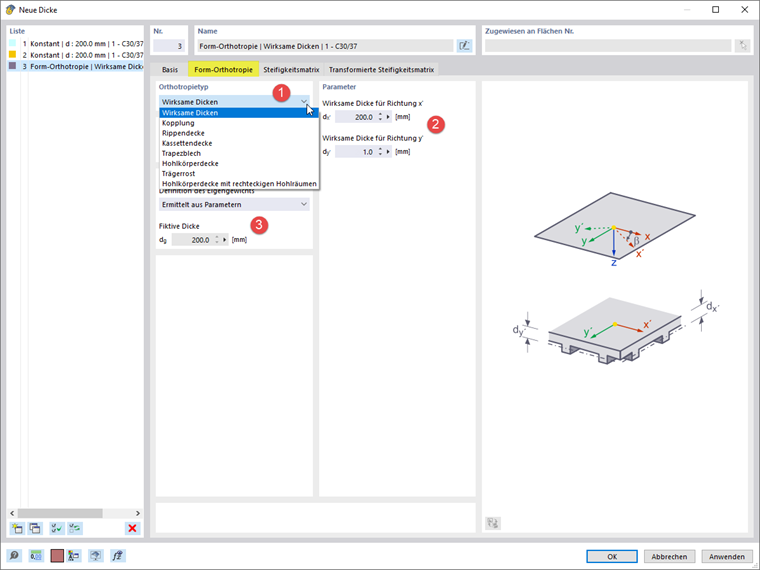

5 正交各向异性类型和参数

Weisen Sie nun der Fläche diese Dicke zu.
