Плита с арматурой в одном направлении

Вы можете моделировать железобетонные плиты с арматурой в одном направлении, такие как сборные плиты, используя ортотропию поверхностей. Das Vorgehen unterscheidet sich in den RFEM-Versionen.

RFEM 5

Wählen Sie für die Fläche den Steifigkeitstyp Orthotrop aus und bearbeiten dann dessen Eigenschaften (siehe Bild 01).

1 Редактирование поверхности - задание типа жесткости

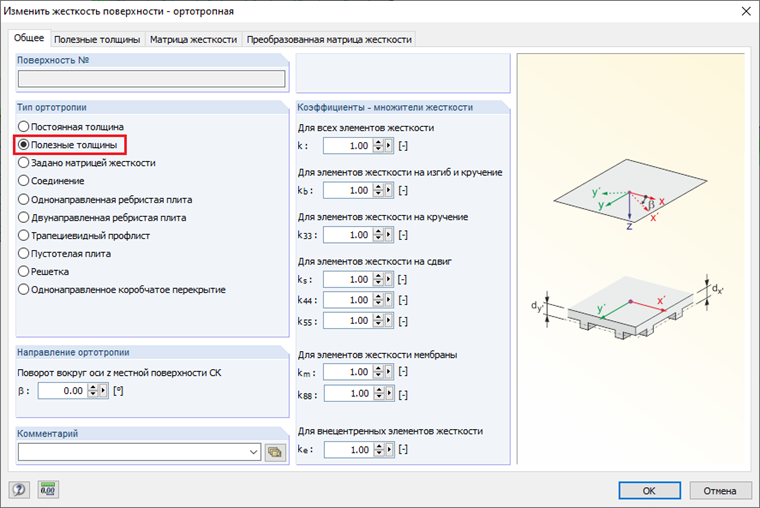

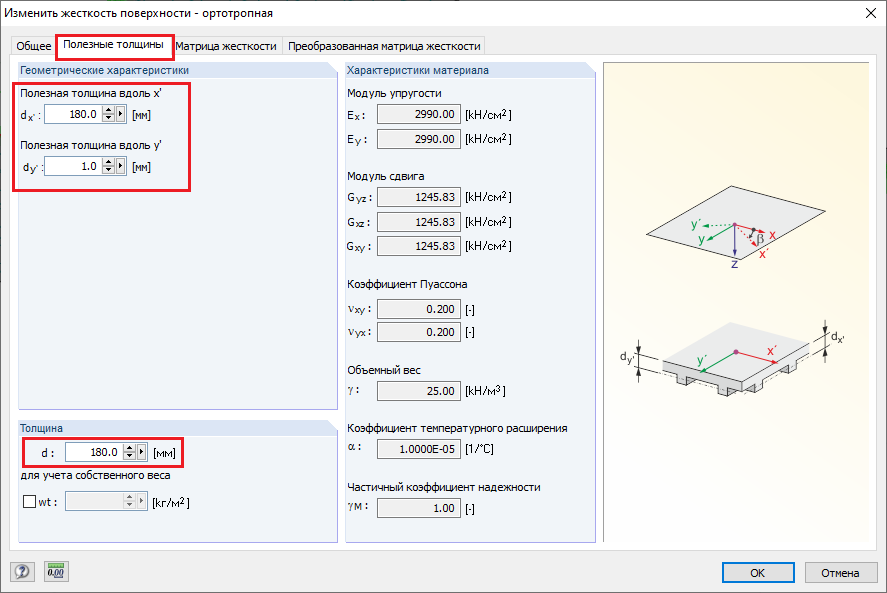

Im Dialog "Flächensteifigkeit bearbeiten - Orthotrop" können Sie den Orthotropie-Typ festlegen, beispielsweise zur Definition über "Wirksame Dicken" (siehe Bild 02). Im Register "Wirksame Dicken" legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Richtung der Fläche fest. Daneben haben Sie die Möglichkeit, eine wirksame Dicke für das Eigengewicht zu definieren (siehe Bild 03).

2 Изменение жесткости поверхности - выбор ортотропного типа

3 Изменение жесткости поверхности - установка эффективных толщин

Rfem 6

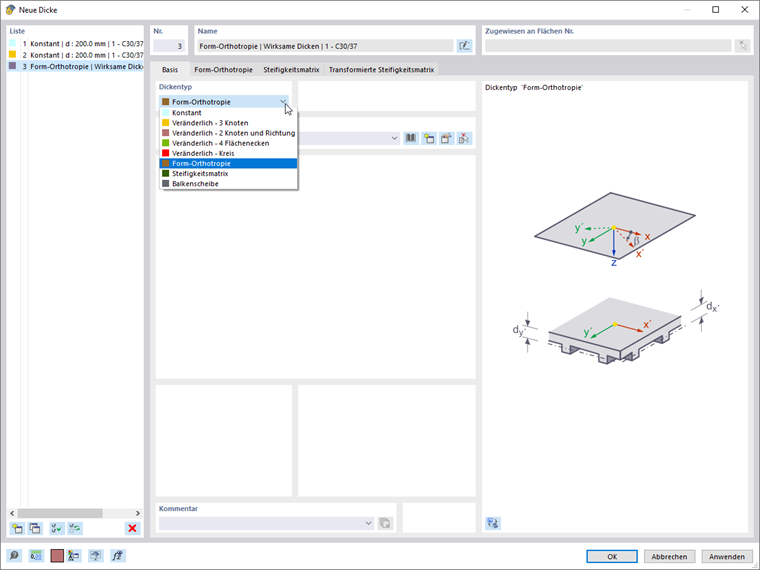

Definieren Sie eine neue Dicke, indem Sie das Material vorgeben und in der Liste den Dickentyp Form-Orthotropie auswählen (siehe Bild 04).

4 Выберите опцию «Ортотропия формы» тип толщины

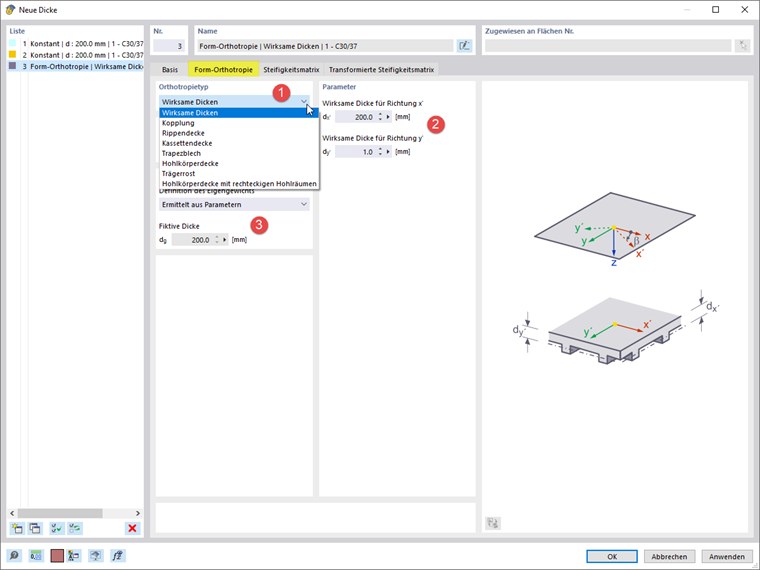

Im Register "Form-Orthotropie" können Sie den Orthotropietyp festlegen (siehe Bild 05), beispielsweise zur Definition über "Wirksame Dicken" (1). Legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Flächenrichtung fest (2) und geben die fiktive Dicke für das Eigengewicht an (3).

5 Выбор типа ортотропии и задание параметров

Weisen Sie nun der Fläche diese Dicke zu.
