显示合成的支座反力

结果导航器可以显示所有支座反力的合力及其分量。 Besteht in RFEM auch die Möglichkeit, sich die resultierende Lagerkraft einer einzelnen gebetteten Fläche anzeigen zu lassen?

回复:

是的，单个面的支座反力可以显示在 RFEM 表格窗口的表“ 4.21 面 - 接触应力”中。 Diese Tabelle ist per Rechtsklick auf eines der Register in "4.xx - Ergebnisse" aufzurufen (siehe Bild 1).

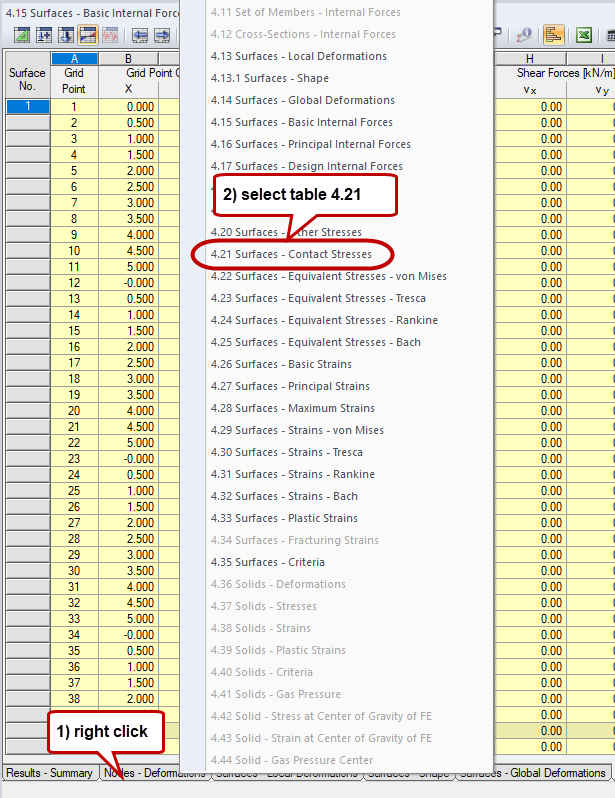

选择表
1 选择表

Neben den Kontaktspannungen werden dort auch die entsprechenden Lagerkräfte angezeigt (siehe Bild 2).

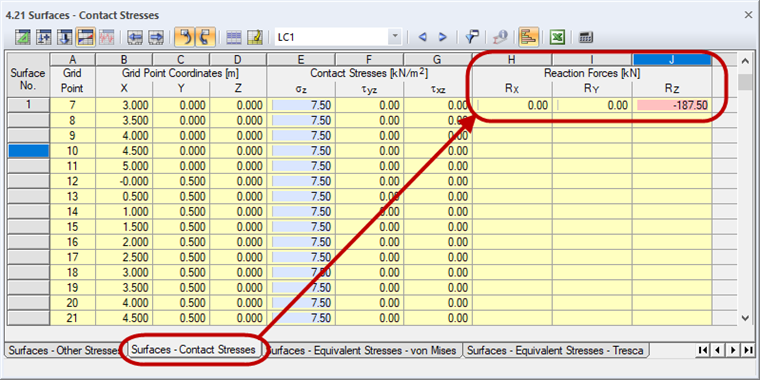

支座反力
2 支座反力
