Utilizando o navegador de resultados, é possível apresentar a resultante de todas as forças de apoio e os seus componentes. Besteht in RFEM auch die Möglichkeit, sich die resultierende Lagerkraft einer einzelnen gebetteten Fläche anzeigen zu lassen?

Q: Utilizando o navegador de resultados, é possível apresentar a resultante de todas as forças de apoio e os seus componentes. Besteht in RFEM auch die Möglichkeit, sich die resultierende Lagerkraft einer einzelnen gebetteten Fläche anzeigen zu lassen?

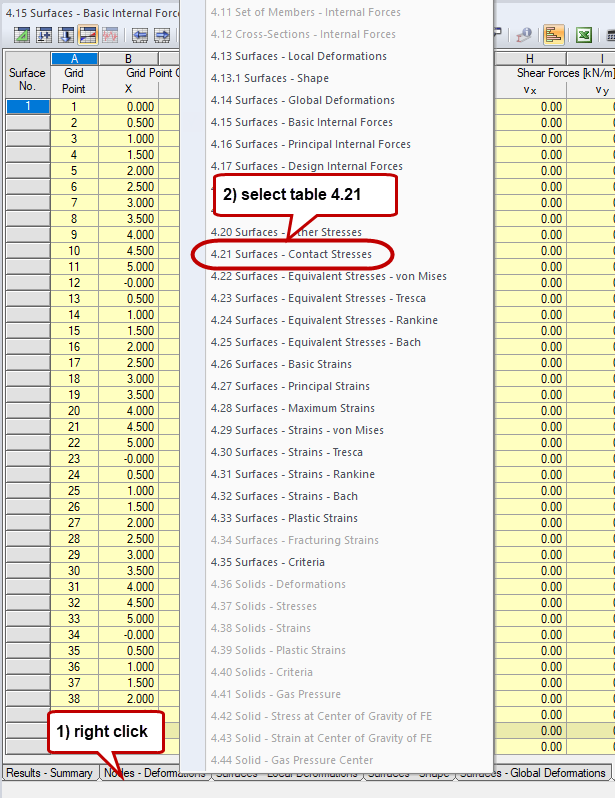

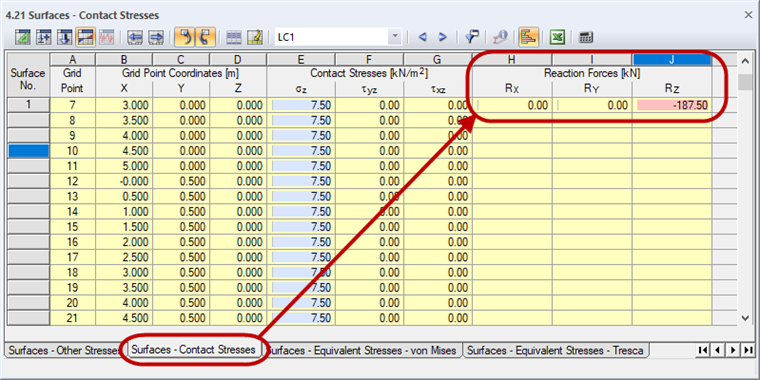

Sim, as forças de apoio de superfícies individuais podem ser apresentadas na tabela "4.21 Superfícies - tensões de contacto" disponível na janela da tabela do RFEM. Diese Tabelle ist per Rechtsklick auf eines der Register in "4.xx - Ergebnisse" aufzurufen (siehe Bild 1).Neben den Kontaktspannungen werden dort auch die entsprechenden Lagerkräfte angezeigt (siehe Bild 2).

Question

Utilizando o navegador de resultados, &#233; poss&#237;vel apresentar a resultante de todas as for&#231;as de apoio e os seus componentes. Besteht in RFEM auch die M&#246;glichkeit, sich die resultierende Lagerkraft einer einzelnen gebetteten Fl&#228;che anzeigen zu lassen?

Accepted Answer

Sim, as for&#231;as de apoio de superf&#237;cies individuais podem ser apresentadas na tabela "4.21 Superf&#237;cies - tens&#245;es de contacto" dispon&#237;vel na janela da tabela do RFEM. Diese Tabelle ist per Rechtsklick auf eines der Register in "4.xx - Ergebnisse" aufzurufen (siehe Bild 1).Neben den Kontaktspannungen werden dort auch die entsprechenden Lagerkr&#228;fte angezeigt (siehe Bild 2).

Exibição da força de apoio resultante de uma superfície individual
