剪刀铰的定位

在 RFEM 或 RSTAB 中输入剪刀铰最简单的方法是什么?


回复:

通过选择全局坐标系,您可以选择特殊类型的铰,例如剪刀铰。 Scherengelenke bilden in RSTAB und RFEM die Verbindung von Trägerkreuzungen ab.

有限元单元的

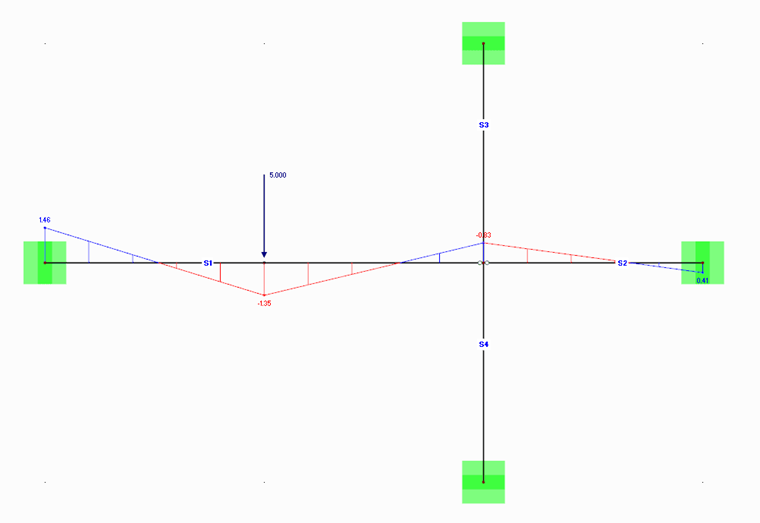

In der Beispieldatei schließen vier Stäbe an einem Knoten an, von denen jeweils zwei Stäbe Momente in ihrer "Durchlaufrichtung" weiterleiten sollen. Es dürfen dabei jedoch keine Momente auf das andere Stabpaar übertragen werden. 在另一个方向上,杆件之间只能传递轴力和剪力,无法传递弯矩。

解决方案

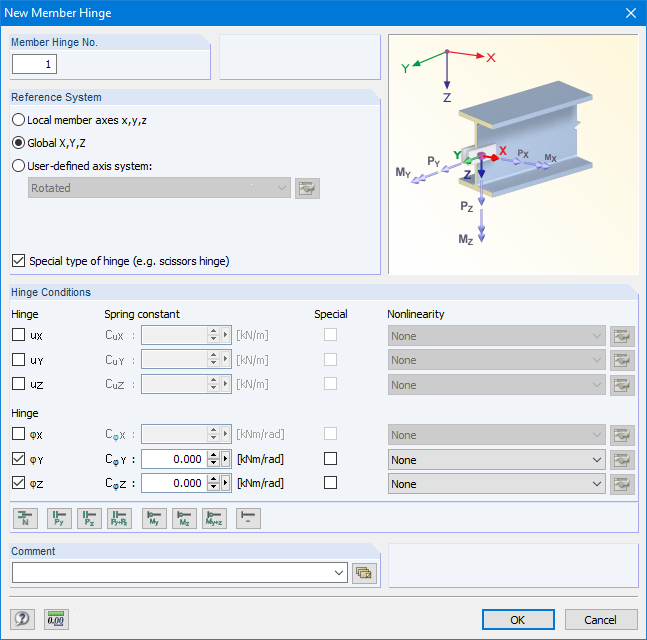

Ein Scherengelenk kann man in RSTAB bzw. RFEM mit einer globalen Gelenkdefinition umsetzen.

Das Gelenk ist dann entweder den Stäben 1 und 2 oder den Stäben 3 und 4 zuzuweisen. Der andere kreuzende Stabzug wird biegesteif ohne Gelenk modelliert.

Zum Thema "Scherengelenke" gibt es auch ein kurzes Video-Tutorial, welches Sie über unten stehenden Link ansehen können.
