Introducción de una articulación de tijera

¿Cuál es la forma más fácil de introducir una articulación de tijera en RFEM o RSTAB?


Respuesta:

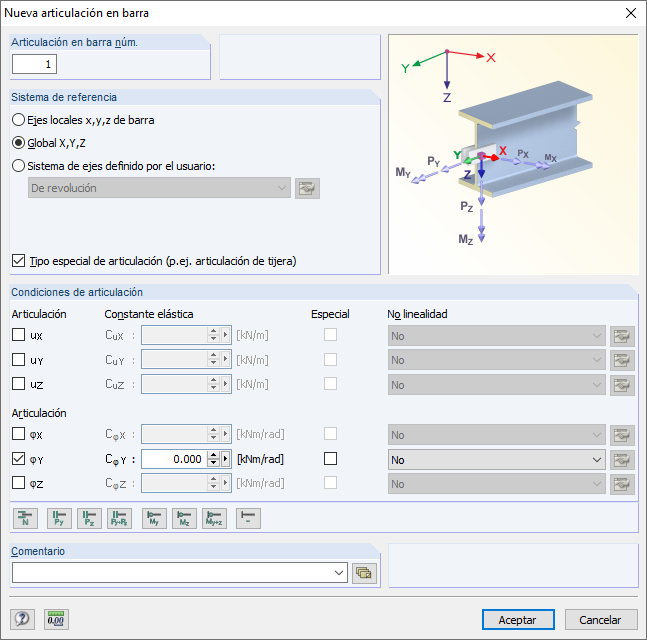

Al seleccionar un sistema de coordenadas global de referencia, puede seleccionar diferentes tipos de articulaciones, como la articulación de tijera. Con las articulaciones de tijera, puede modelar el cruce de vigas en RFEM y RSTAB.

Objetivo

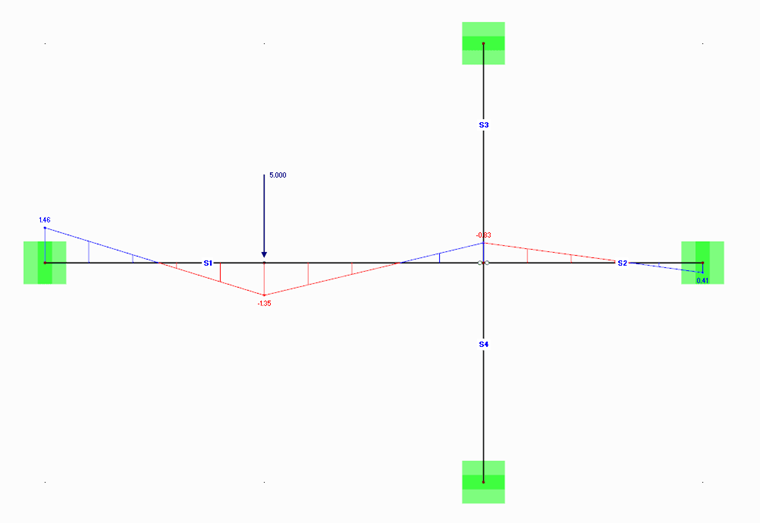

In der Beispieldatei schließen vier Stäbe an einem Knoten an, von denen jeweils zwei Stäbe Momente in ihrer "Durchlaufrichtung" weiterleiten sollen. pero no transfieren ningún momento al otro par. Solo se transfieren esfuerzos axiles y cortantes al nudo.

Solución

Ein Scherengelenk kann man in RSTAB bzw. RFEM mit einer globalen Gelenkdefinition umsetzen.

Das Gelenk ist dann entweder den Stäben 1 und 2 oder den Stäben 3 und 4 zuzuweisen. El otro par de barras que se cruzan se modela con rigidez a flexión sin articulación.

Zum Thema "Scherengelenke" gibt es auch ein kurzes Video-Tutorial, welches Sie über unten stehenden Link ansehen können.


Autor

El Sr. Baumgärtel proporciona soporte técnico para los clientes de Dlubal Software.
