Introdução de uma articulação de tesoura

Qual é a maneira mais fácil de introduzir uma articulação de tesoura no RFEM ou no RSTAB?


Resposta:

No sistema de coordenadas global, estão também à disposição tipos de articulações especiais como, por exemplo, a articulação de tesoura. Com articulações de tesoura é possível modelar vigas cruzadas no RFEM e no RSTAB.

Objetivo

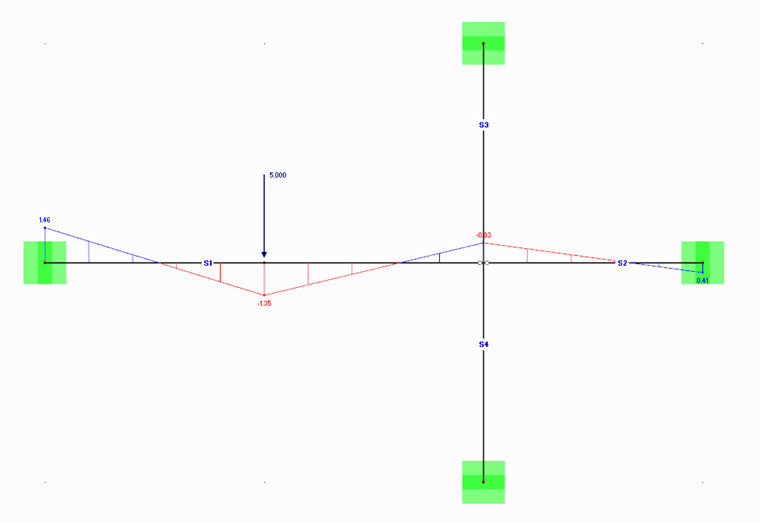

In der Beispieldatei schließen vier Stäbe an einem Knoten an, von denen jeweils zwei Stäbe Momente in ihrer "Durchlaufrichtung" weiterleiten sollen. Es dürfen dabei jedoch keine Momente auf das andere Stabpaar übertragen werden. Apenas as forças axiais e as forças de corte são transferidas no nó.

Solução

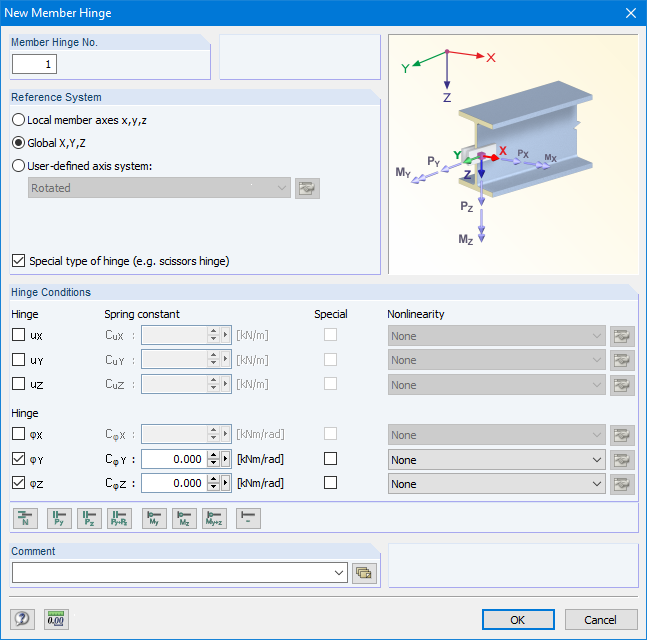

Ein Scherengelenk kann man in RSTAB bzw. RFEM mit einer globalen Gelenkdefinition umsetzen.

Das Gelenk ist dann entweder den Stäben 1 und 2 oder den Stäben 3 und 4 zuzuweisen. O outro par de barras que cruza é modelado como resistente à flexão sem articulação.

Zum Thema "Scherengelenke" gibt es auch ein kurzes Video-Tutorial, welches Sie über unten stehenden Link ansehen können.


Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.
