[ZH] FAQ 003473 | 在穿过截面的截面中,结果图不会显示在整个面上...

问题:

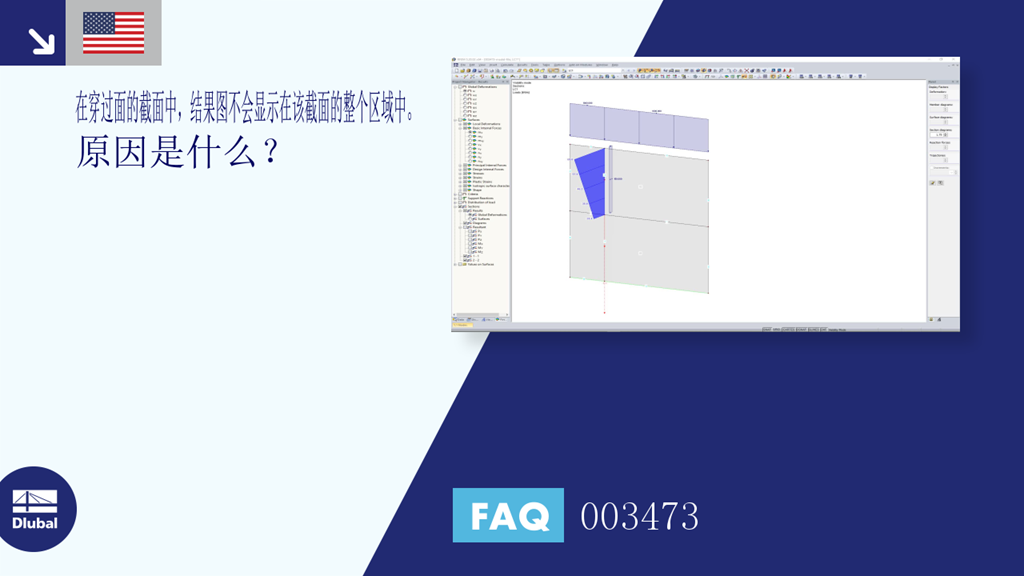

在穿过面的截面中,结果图不会显示在该截面的整个区域中。 原因是什么?

答案:
如果截面是在未使用的线上定义的,请激活“有限元网格设置”中的“将未应用的对象集成到面中”复选框。 在图01中的线7和线12中定义了一个截面。 对于面1,线7没有其他功能。 它既不是面1的边界线,也不是具有支座或荷载。 在“有限元网格设置”中取消激活“集成未应用的对象到面”选项,因此在线7上不显示结果图。 另一方面,线12由于受了荷载作用,因此线上显示了结果图。 如果勾选“将未应用的对象集成到面中”复选框,则结果图也会显示在第7行上。

如果该截面包含多个面,那么必须在“在面上编号”中指定相应的面部分。 图02显示了通过面3和面4截取的截面。 在“在面上编号在部分截面,只指定面3,以便只在该面上显示结果图。 面4的位置必须在“在面上的编号”中指定。此外部分结果以便在这里也显示结果图。



;
