Question :

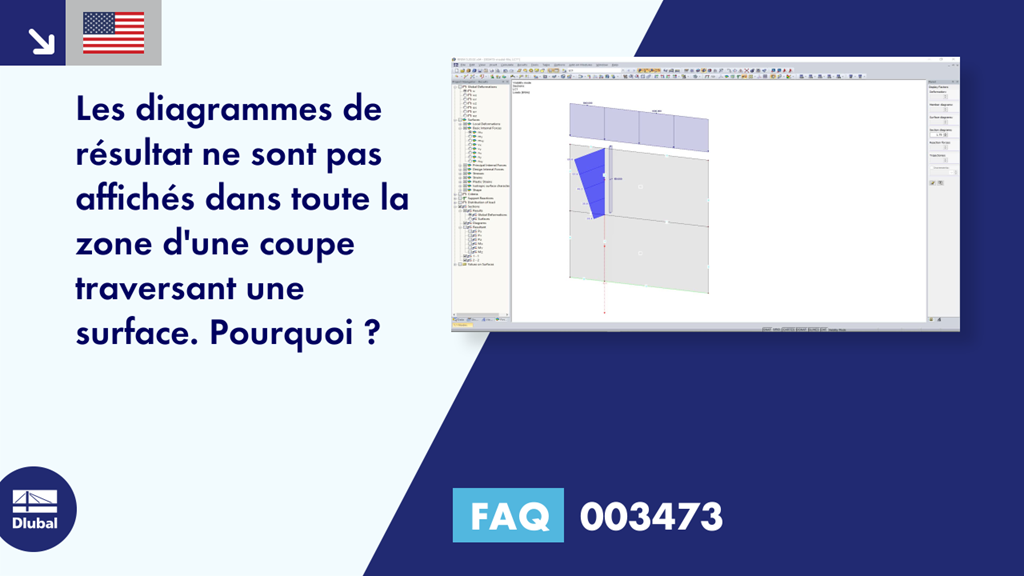

Les diagrammes de résultat ne sont pas affichés dans toute la zone d’une coupe traversant une surface. Pourquoi ?
Réponse :
Si la coupe a été définie sur une ligne inutilisée, cochez la case « Intégrer les objets non utilisés aux surfaces » dans les paramètres du maillage EF. Une coupe est définie sur les lignes 7 et 12 sur la Figure 01. La ligne 7 n’a pas d’autre fonction pour la surface 1 : elle ne sert ni comme démarcation, ni pour un appui ou une charge. La case « Intégrer les objets non utilisés aux surfaces » est décochées dans les paramètres du maillage EF afin qu’aucun diagramme de résultats ne soit affiché à la ligne 7. En revanche, la ligne 12 est chargée et les diagrammes de résultat y sont affichés. Si la case « Intégrer les objets non utilisés aux surfaces » est cochée, les diagrammes de résultats sont affichés sur la ligne 7.
Si la coupe traverse plusieurs surfaces, elles doivent être indiquées dans le champ « Aux surfaces n° ». La Figure 02 montre une coupe traversant les surfaces 3 et 4. Seule la surface 3 est spécifiée dans le champ « Aux surfaces n° » afin que les diagrammes de résultat s'affichent uniquement sur cette surface. Les diagrammes de résultats seraient affichés sur la surface 4 si elle avait été ajoutée à ce champ.
