Pregunta:

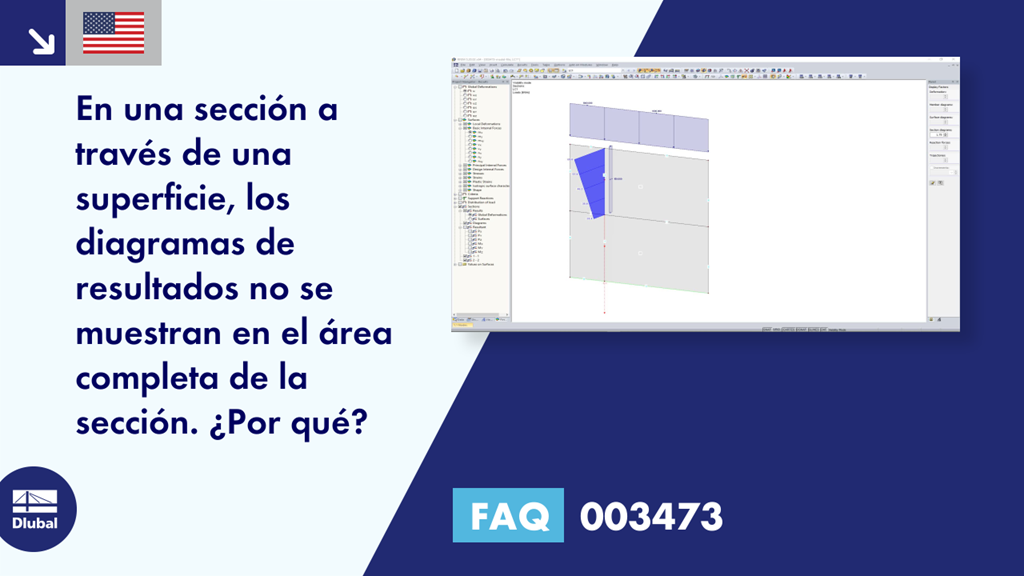

En una sección a través de una superficie, los diagramas de resultados no se muestran en el área completa de la sección. ¿Cuál es el motivo?
Respuesta:
Si la sección se definió en una línea no utilizada, active la casilla de verificación "Integrar objetos no utilizados en superficies" en Configuración de malla de EF. Hay una sección definida en la línea 7 y la línea 12 en la imagen 01. La línea 7 no tiene otra función para la superficie 1. No es la línea de contorno de la superficie 1, ni tiene un apoyo o una carga. En Configuración de malla EF, la casilla de verificación "Integrar objetos no utilizados en superficies" está desactivada para que no se visualicen diagramas de resultados en la línea 7. Por otro lado, la línea 12 está sujeta a una carga, por lo que los diagramas de resultados se muestran en esta línea. Si selecciona la casilla de verificación "Integrar objetos no utilizados en superficies", los diagramas de resultados también se muestran en la línea 7.
Si la sección atraviesa varias superficies, se deben especificar las superficies respectivas en "En superficie núm." sección La imagen 02 muestra una sección a través de la superficie 3 y la superficie 4. En "En las superficies núm." sección, la Superficie 3 solo se especifica para que los diagramas de resultados se visualicen solo en esta superficie. La superficie 4 debería especificarse en "En superficies núm." sección para mostrar también los diagramas de resultados aquí.
