问题:

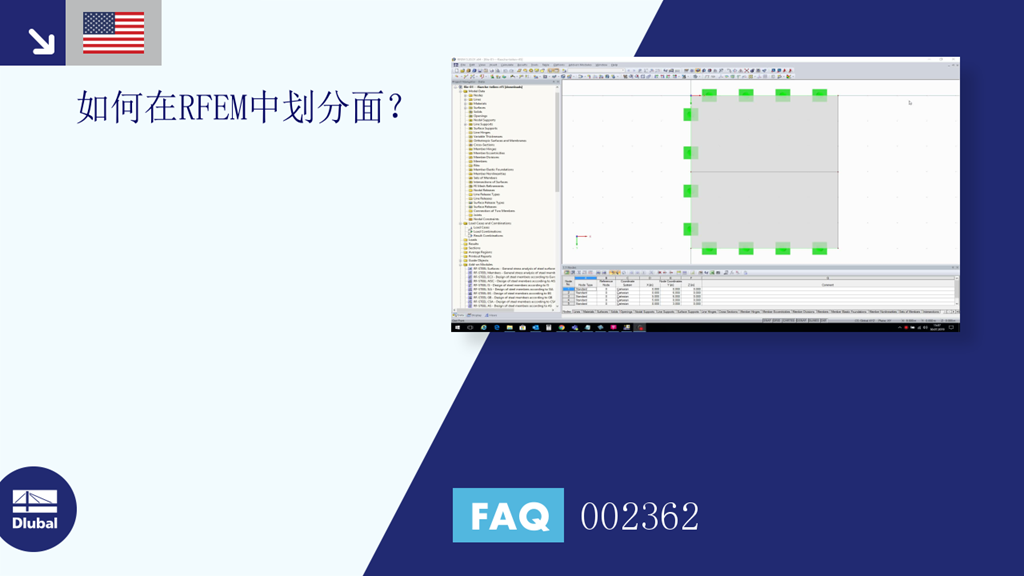

如何在RFEM中划分面?
答案:
RFEM提供了两种划分面的方法:
1)等分面
为了均匀划分一个面,它必须有四个面为凸面。换句话说,四个内角都不大于180°。
通过右键单击面,然后选择“划分面”,可以使用该功能。 在相应的“划分面”对话框中输入每个方向上的划分数目和各自的相对距离(见图01)。
2)通过集成线划分面
如果在面上绘制任何线,则可以用来划分面(见图2)。 首先,必须检查划分线是否集成在面中,这是自动检测对象的情况(见图03)。 然后,右键单击面,选择“划分面”以使用所需的功能(见图04)
