Domanda:

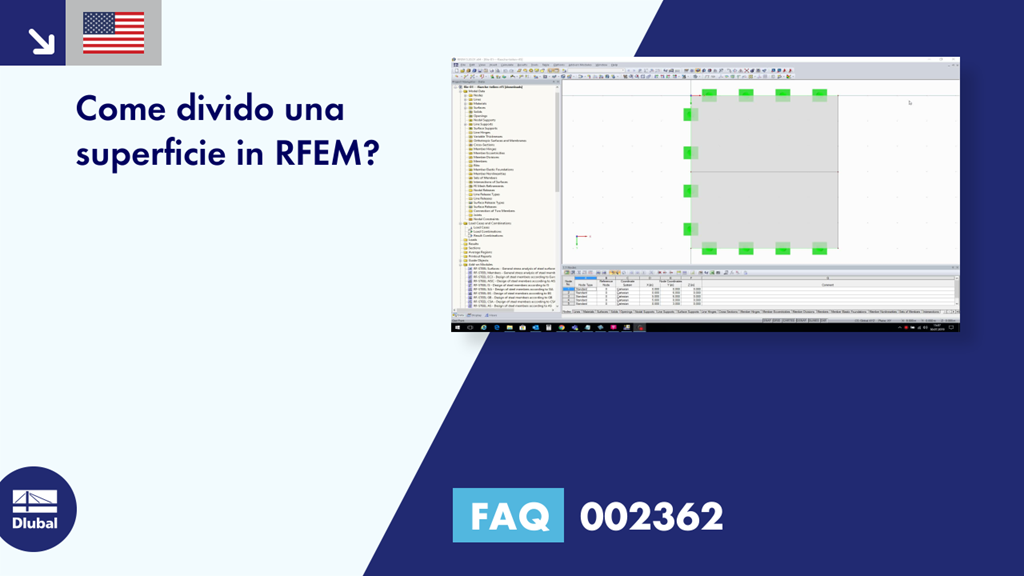

Come divido una superficie in RFEM?
Risposta:
RFEM offre due modi per dividere le superfici:
1) Dividere la superficie in modo equo
Per dividere una superficie in parti uguali, questa deve avere quattro lati ed essere convessa; in altre parole, nessuno dei quattro angoli interni può essere maggiore di 180 °.
Questa funzione è disponibile facendo clic con il pulsante destro del mouse sulla superficie e selezionando "Dividi superficie". Nella corrispondente finestra di dialogo "Dividi superficie", viene inserito il numero di divisioni in ciascuna direzione e le singole distanze relative (vedi Figura 01).
2) Divisione della superficie tramite linee integrate
Se vengono disegnate delle linee all'interno del piano della superficie, queste possono essere utilizzate per dividere la superficie (vedi figura 2). Innanzitutto, devi verificare se le linee di divisione sono integrate nella superficie, che normalmente è il caso a causa del rilevamento automatico degli oggetti (vedi Figura 03). Successivamente, fare clic con il pulsante destro del mouse sulla superficie e selezionare "Dividi superficie" per utilizzare la funzione desiderata (vedi Figura 04).
