Вопрос:

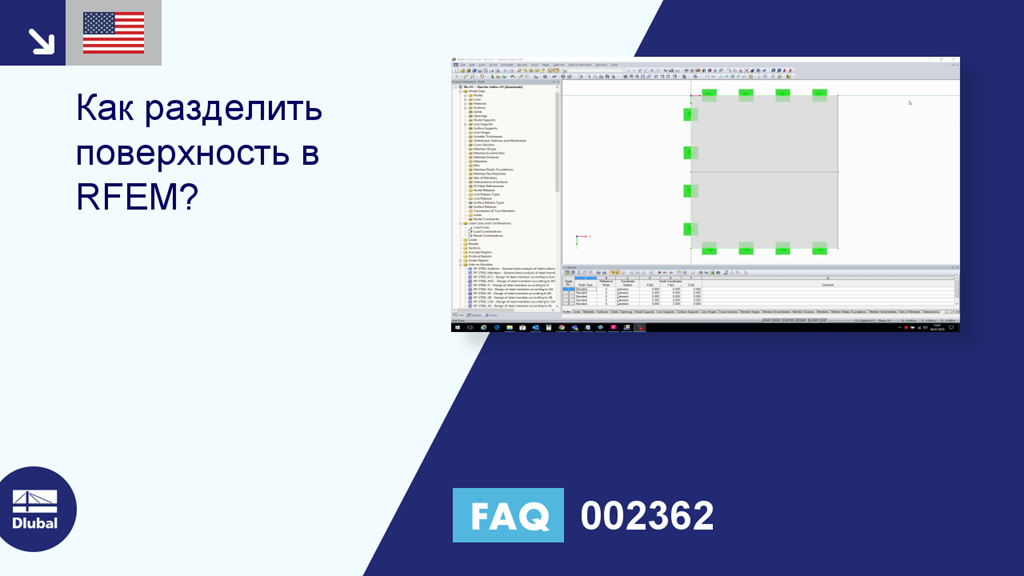

Как разделить поверхность в RFEM?
Ответ:
В RFEM есть два способа разделения поверхностей:
1) Равное разделение поверхностей
Чтобы разделить поверхность поровну, она должна иметь четыре стороны и быть выпуклой; другими словами, ни один из четырех внутренних углов не может быть больше 180 °.
Эта функция доступна при щелчке правой кнопкой мыши по поверхности и выборе «Разделить поверхность». В соответствующем диалоговом окне «Разделить поверхность» вводится количество делений в каждом направлении и отдельные относительные расстояния (см. Рисунок 01).
2) Разделение поверхности с помощью интегрированных линий
Если в плоскости поверхности нарисованы какие -либо линии, их можно использовать для разделения поверхности (см. Рисунок 2). Сначала нужно проверить, интегрированы ли линии разделения в поверхность, что обычно происходит при автоматическом обнаружении объекта (см. Рисунок 03). Затем щелкните правой кнопкой мыши по поверхности и выберите «Разделить поверхность», чтобы использовать требуемую функцию (см. Рисунок 04).
