钢杆件设计按照英国规范 BS 5950-1:2000 或 BS EN 1993-1-1(欧洲规范 EC 3: 英国的附录)
总数: 3
RF-STEEL BS | 产品特性
- 受拉、受压、受弯、受剪以及组合内力设计
- 基于弯曲屈曲和弯扭屈曲的稳定性验算
- 通过在模块中集成的特殊 FEA 程序(特征值分析)自动计算一般荷载和支座条件下的临界屈曲荷载和临界屈曲荷载
- 可以选择对梁设置离散的侧向支撑
- 自动截面分类
- 变形分析(正常使用极限状态)
- 截面优化
- 可选择的截面种类繁多,例如轧制工字钢、C 形、矩形空心截面、角钢、双角钢、T 形。 焊接截面: 工字形(关于长轴对称和不对称)、槽钢(关于长轴对称)、矩形空心截面(对称和关于长轴不对称)、角钢、圆管、圆钢
- 结果表格明确分类
- 完整全面的计算结果输出文件包括所选规范的公式说明
- 多种对结果进行过滤和排序的方法,包括杆件、截面、x 位置的列表或者根据荷载工况/荷载组合/结果组合
- 杆件长细比和主导内力的结果表
- 包括重量和实体数据的物料列表
- 模块无缝集成在 RFEM/RSTAB
- 公制单位或者英制单位
使用 RF-/STEEL BS 工作
当按照规范 BS5950(或者欧洲规范)进行设计时,需要在 RFEM/RSTAB 中输入材料、荷载以及组合的相关数据。 RFEM/RSTAB 材料库中包含了符合 BS 5950 规范的材料。
RFEM/RSTAB 会根据 BS 5950(或欧洲规范)自动创建相应的荷载组合。 但是,您也可以在 RFEM/RSTAB 中手动创建所有组合。 附加模块 RF-/STEEL BS 可以对杆件和多杆件、荷载工况、荷载和结果组合进行设计。

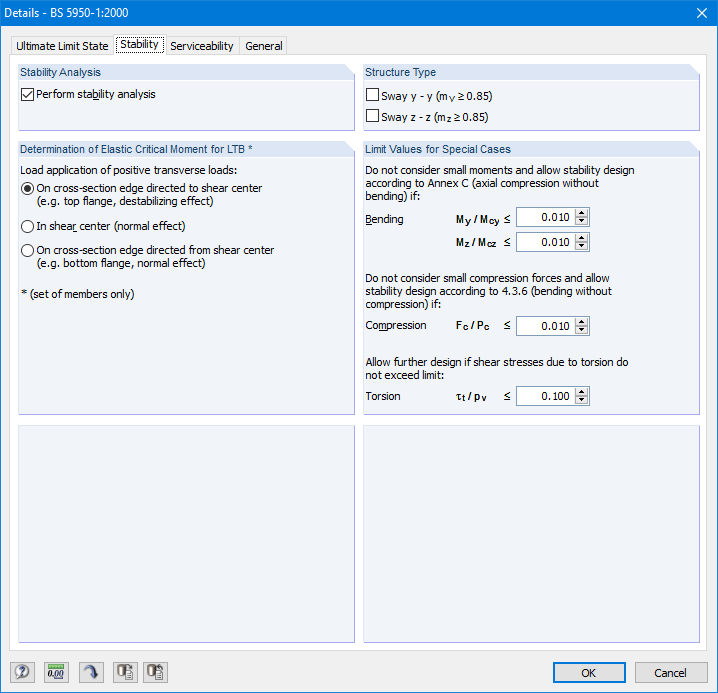

用户可以在随后的输入窗口中调整支座反力和支座的屈曲长度。 对于连续杆件,可以对单个杆件的每个中间节点定义单独的支座条件和偏心。 然后使用特殊的有限元工具来确定在这种情况下进行稳定性分析所需的临界荷载和临界弯矩。
RF-STEEL BS | 结果输出

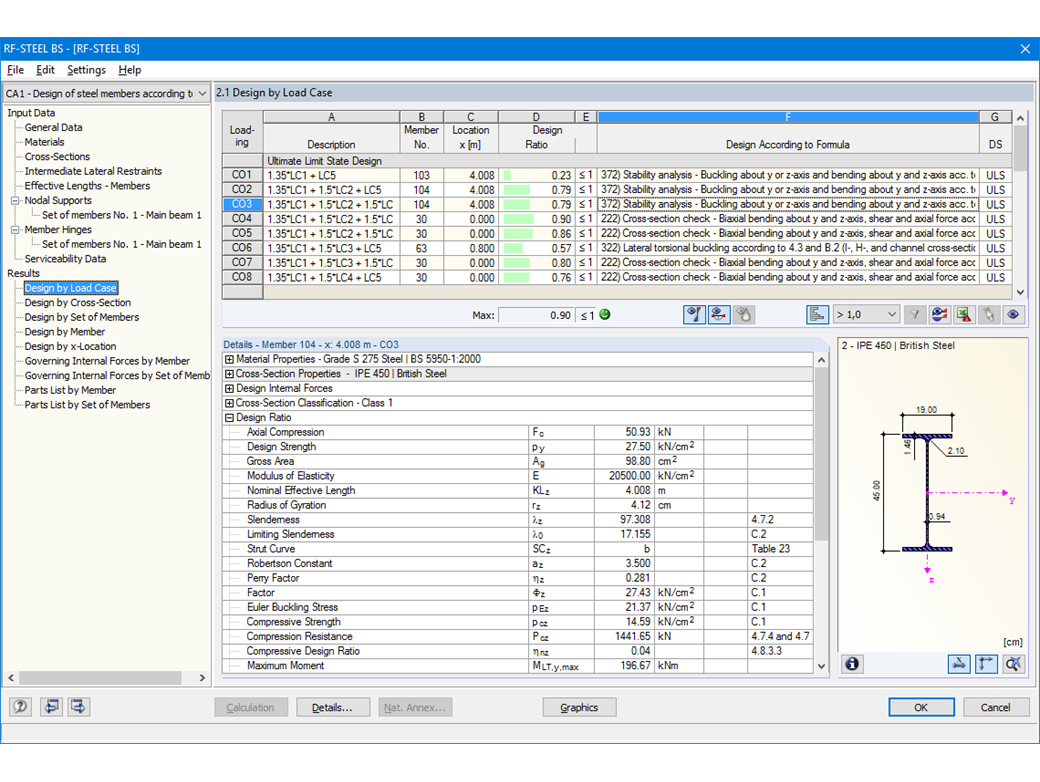

第一个窗口中显示了每个荷载工况、荷载组合或结果组合的最大利用率,
在其他结果窗口中会按特定主题在可扩展树形菜单中列出所有详细结果。 沿着杆件的所有中间结果都可以在任意位置显示。 通过这种方式,您可以很容易地回看该模块是如何执行各个计算的。
完整的模块数据是 RFEM/RSTAB 计算书的一部分。 可以根据具体的设计计算来选择显示在计算书中的内容。
