Verifica di aste in acciaio secondo BS 5950-1:2000 (norma britannica) o BS EN 1993-1-1 (EC 3: Allegato britannico)
Totale voci: 3
RF-STEEL BS (versione inglese) | Caratteristiche
- Verifica di forze interne a trazione, compressione, flessione, taglio e combinate
- Analisi di stabilità per instabilità flessionale e flesso-torsionale
- Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
- Applicazione opzionale di vincoli laterali discreti alle travi
- Classificazione automatica delle sezioni trasversali
- Analisi degli spostamenti generalizzati (esercizio)
- ottimizzazione della sezione trasversale
- Ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a C, sezioni cave rettangolari, angolari, angolari doppi (disposizione ala sull'ala), sezioni a T. Sezioni saldate: A forma di I (simmetrica e asimmetrica attorno all'asse maggiore), sezioni a canale (simmetriche attorno all'asse maggiore), sezioni cave rettangolari (simmetriche e asimmetriche attorno all'asse maggiore), angolari, tubi tondi e barre tonde
- Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
- Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
- Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
- Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
- Elenco delle parti con specifiche del peso e dei solidi
- Integrazione continua con RFEM/RSTAB
- Unità imperiali e metriche
Lavorare con RF-/STEEL BS
È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato da BS 5950 (o Eurocodice). La libreria di RFEM/RSTAB contiene già i materiali descritti nella normativa BS 5950.
Inoltre, con RFEM/RSTAB è possibile creare automaticamente le corrispondenti combinazioni di carico in conformità alla BS 5950 (o Eurocodice). Tuttavia, è anche possibile creare tutte le combinazioni manualmente in RFEM/RSTAB. Il modulo aggiuntivo RF-/STEEL BS richiede la progettazione di aste e set di aste, nonché casi di carico, combinazioni di carico e combinazioni di risultati.

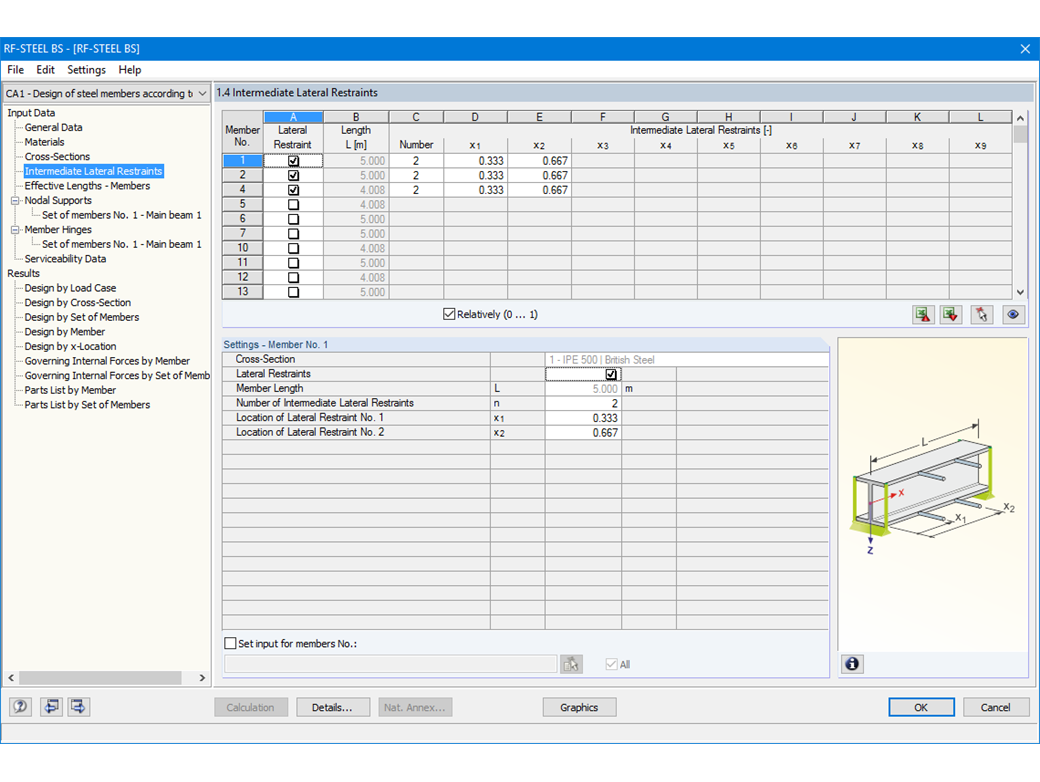

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione. Nel caso di aste continue, è possibile definire le condizioni di vincolo individuali e le eccentricità di ogni nodo intermedio delle singole aste. Uno speciale strumento FEA determina quindi i carichi critici e i momenti necessari per l'analisi di stabilità in queste situazioni.
RF-STEEL BS (versione inglese) | Risultati

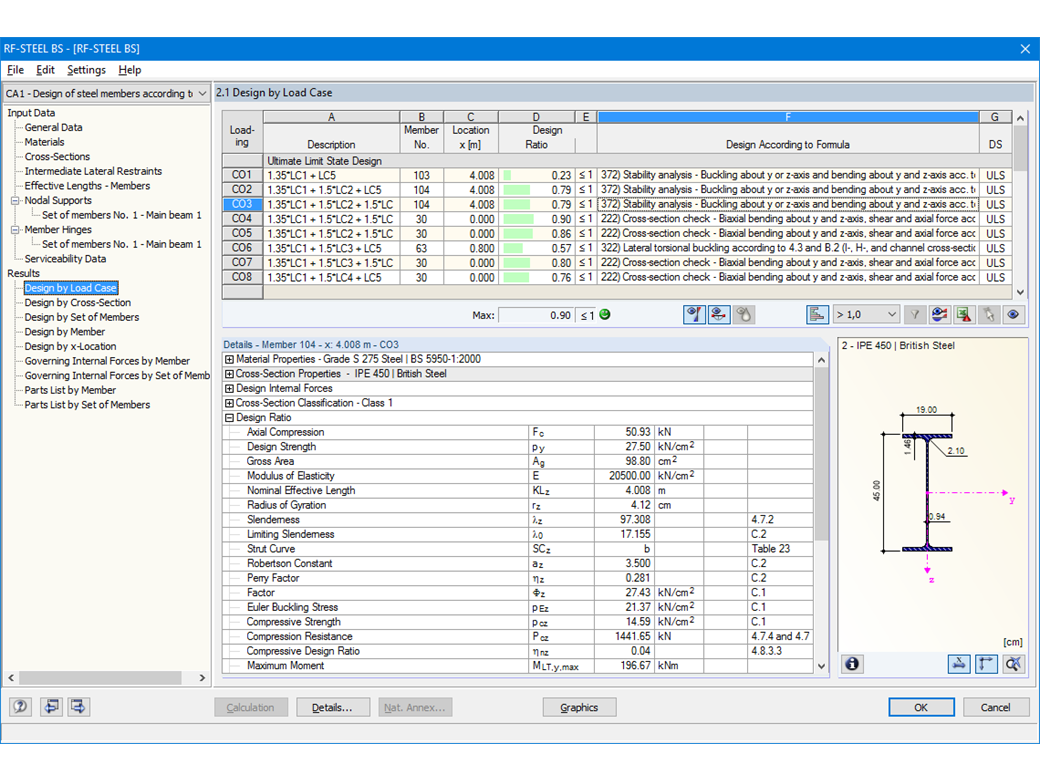

La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.
Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
