Cálculo de barras de acero según BS 5950-1:2000 (norma británica) o BS EN 1993-1-1 (EC 3: anexo británico)
RF-STEEL BS (inglés) | Características
- Cálculo de esfuerzos internos de tracción, compresión, flexión, cortante y combinados
- Análisis de estabilidad para pandeo por flexión y pandeo lateral
- Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo para aplicaciones de carga generales y condiciones de apoyo por medio de un programa especial de análisis por elementos finitos (análisis de valores propios) integrado en el módulo
- Aplicación opcional de apoyos laterales discretos a vigas
- Clasificación automática de secciones
- Análisis de deformaciones (estado de servicio)
- Optimización de la sección.
- Amplia gama de secciones disponibles, como secciones en I laminadas, secciones en C, secciones huecas rectangulares, angulares, angulares dobles (disposición ala sobre ala), secciones en T. Secciones soldadas: En forma de I (simétrica y asimétrica respecto al eje mayor), secciones en U (simétricas respecto al eje mayor), secciones huecas rectangulares (simétricas y asimétricas respecto al eje mayor), angulares, redondos y redondos
- Tablas de resultados ordenadas de forma clara
- Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
- Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
- Tabla de resultados de esbeltez de barras y esfuerzos internos determinantes
- Lista de piezas con especificaciones de peso y sólido
- Perfecta integración en RFEM/RSTAB
- Sistema de unidades métrico e inglés
El trabajo con RF-/STEEL BS
Es necesario introducir los datos del material, la carga y la combinación en RFEM/RSTAB de acuerdo con el concepto de cálculo especificado por BS 5950 (o Eurocódigo). La biblioteca de materiales de RFEM/RSTAB contiene los materiales apropiados para BS 5950 de manera predefinida.
RFEM/RSTAB permite una creación automática de las combinaciones de carga según BS 5950 (ó el Eurocódigo). Sin embargo, también puede crear todas las combinaciones manualmente en RFEM/RSTAB. El módulo adicional RF-/STEEL BS requiere el cálculo de barras y conjuntos de barras, así como casos de carga, combinaciones de carga y combinaciones de resultados.

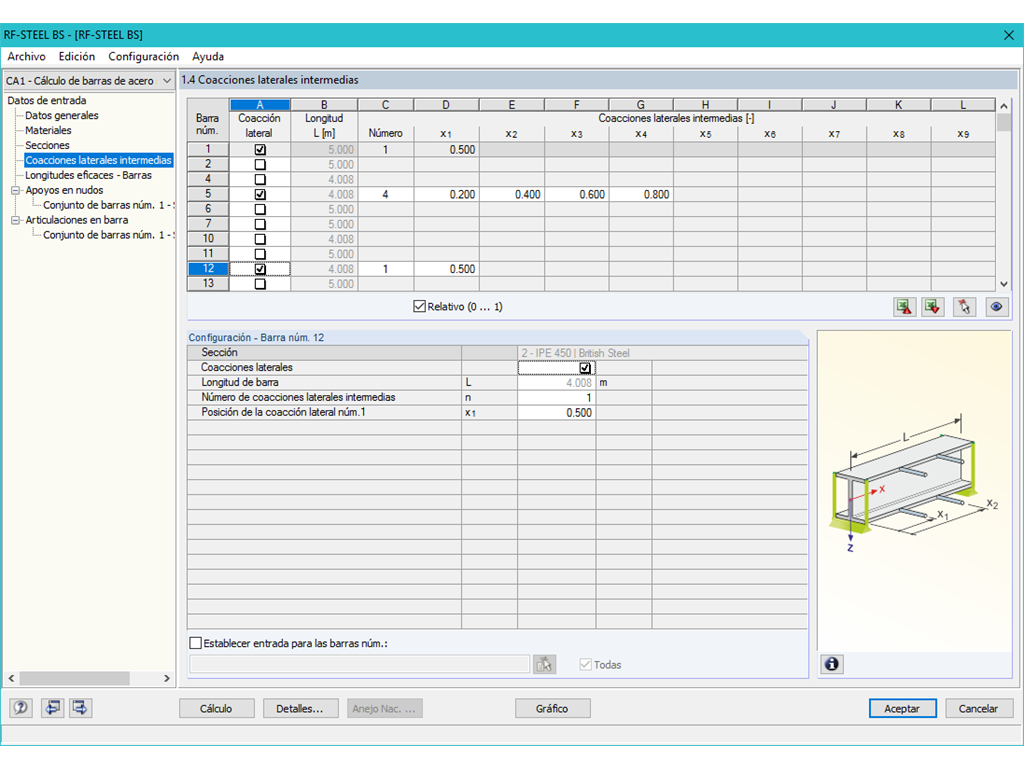

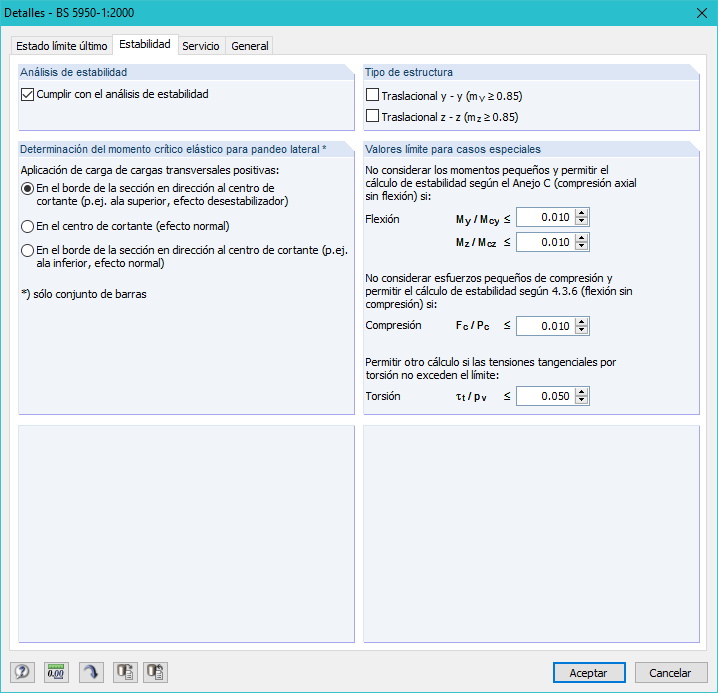

En las siguientes ventanas, es posible ajustar los parámetros para las coacciones laterales intermedias y las longitudes eficaces. En caso de que se utilicen las barras continuas, es posible definir condiciones de apoyo individuales y excentricidades para cada nudo intermedio de las barras individuales. Una herramienta especial de análisis por elementos finitos determina las cargas y momentos críticos necesarios para el análisis de estabilidad en estas situaciones.
RF-STEEL BS (inglés) | Resultados

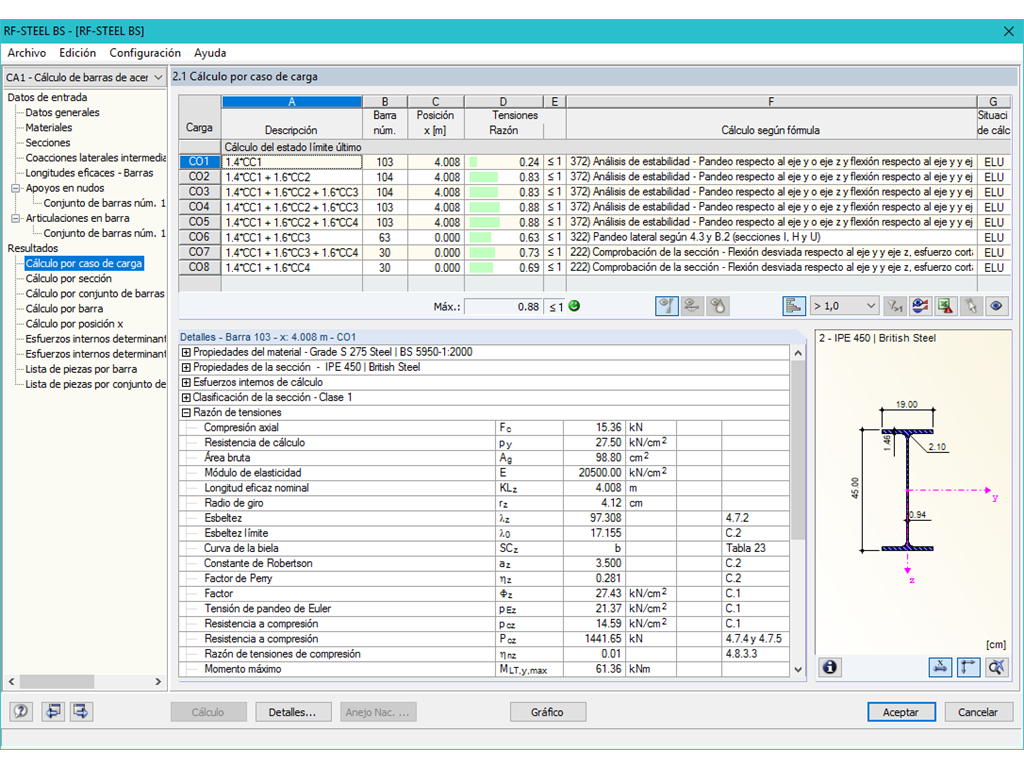

La primera ventana muestra el coeficiente máximo de utilización con el correspondiente análisis para cada caso de carga / combinación de carga / combinación de resultados.
Las ventanas siguientes muestran todos los resultados detallados ordenados por sujetos específicos en menús desplegables en árbol. Todos los resultados intermedios a lo largo de las barras se pueden mostrar en cualquier posición. De esta manera, se puede revisar fácilmente cómo los cálculos individuales han sido realizados por el módulo.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
