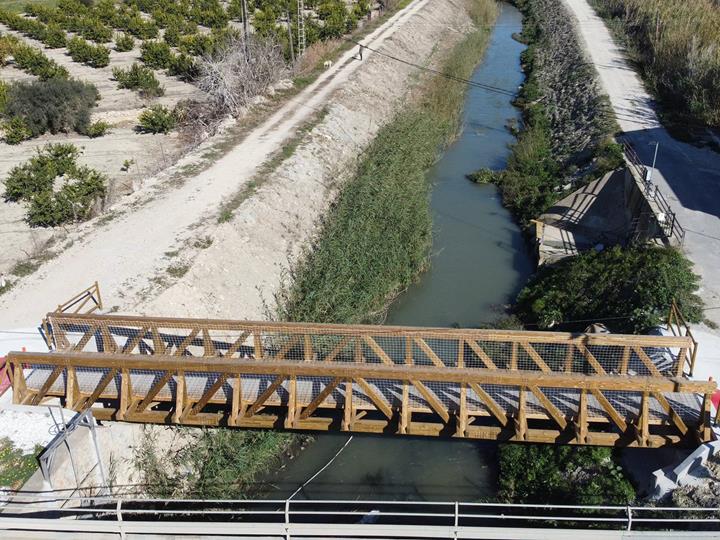

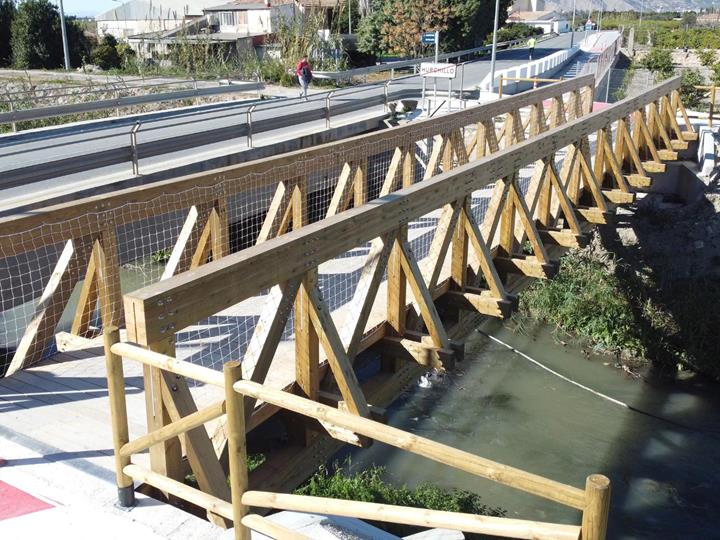

德儒巴的西班牙客户 SIDO Madera 在奥里韦拉设计了一座 21 米长的行人桥。 该桥采用加压浸渍的松木 GL24H， 以及由钢 S235 制成的热镀锌紧固件。

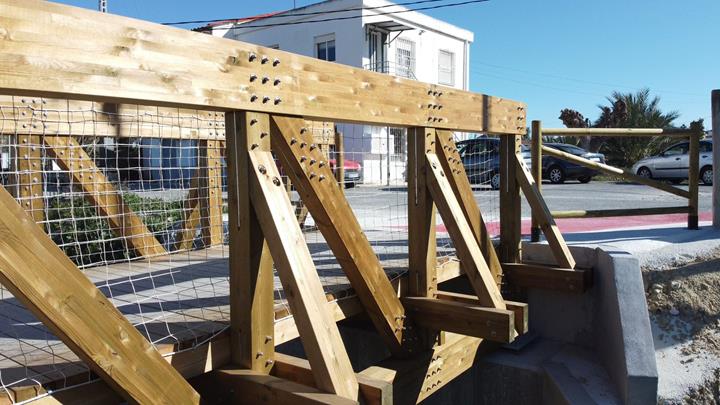

结构采用豪威式木桁架， 上部和下部弦杆与横梁形成刚性框架，这样可以避免绕弱轴方向发生屈曲破坏。 进行结构分析中时考虑了安装公差、连接节点的柔性。木材的使用等级为 3 级。

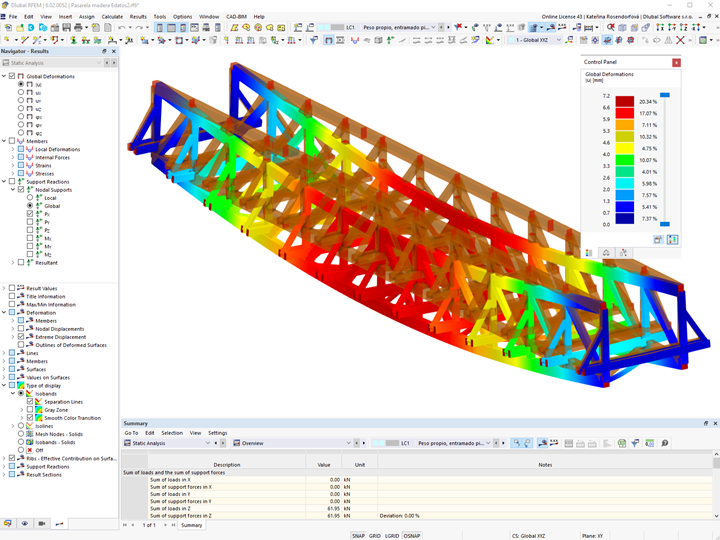

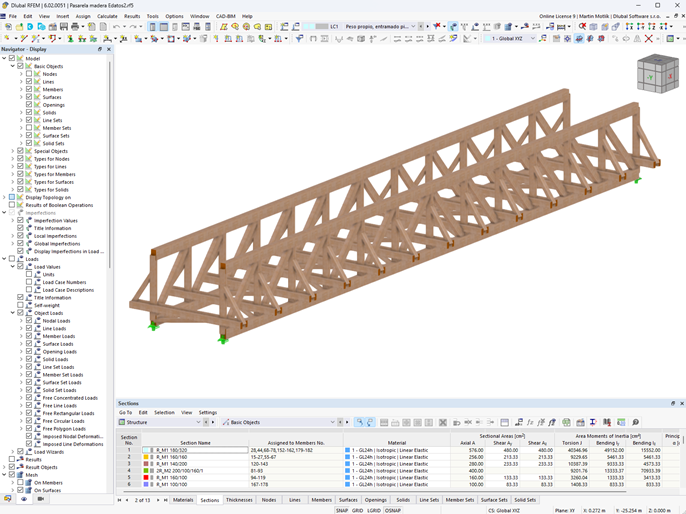

该结构是使用有限元结构分析软件 RFEM 5 及其相关附加模块设计完成的。例如在进行稳定性验算时使用了附加模块 RF-STABILITY，在进行木杆件设计时使用了附加模块 RF-TIMBER Pro，在进行节点设计时选择了附加模块 RF-JOINTS Timber。
| 位置 | Azarbe Mayor de Hurchillo Orihuela, Alicante, Spain |
| 结构分析 | SIDO Madera |
| 客户 | CHM Obras e Infraestructuras SA |
| 3D 设计 | Cadwork Ibérica & Latinoamérica |
项目说明
.png?mw=201&hash=db27cee5f0e0e70033c516c2349a4541d2fb81ae)
.png?mw=201&hash=31d8881468cee961a05a1dad9d0fb0cfb7041f0b)
模型数据
