西班牙第一座全木结构办公楼 Wittywood

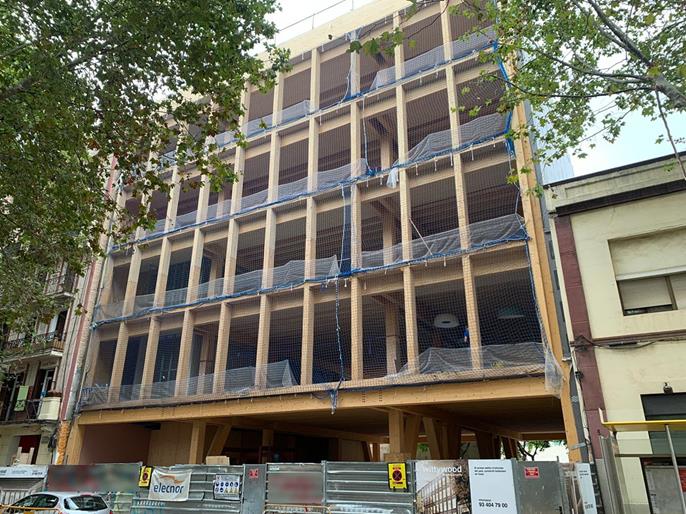

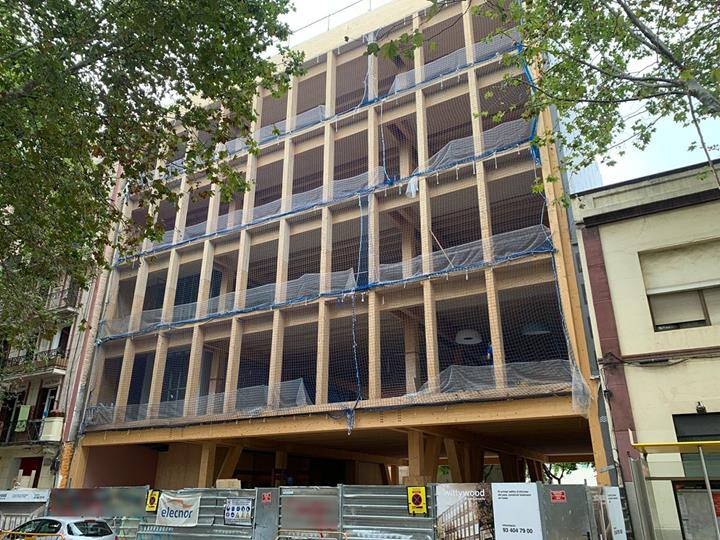

德儒巴的西班牙客户 Estudi M103 是一家提供结构设计咨询和计算书的建筑事务所,受委托对西班牙第一座全木结构多层办公楼进行结构设计,他们采用的计算软件为 RFEM。 该办公楼位于巴塞罗那,共五层。 由于使用了新型可持续的建筑材料,不仅缩短了施工周期,还将施工过程中的碳排放量减少了 50%。

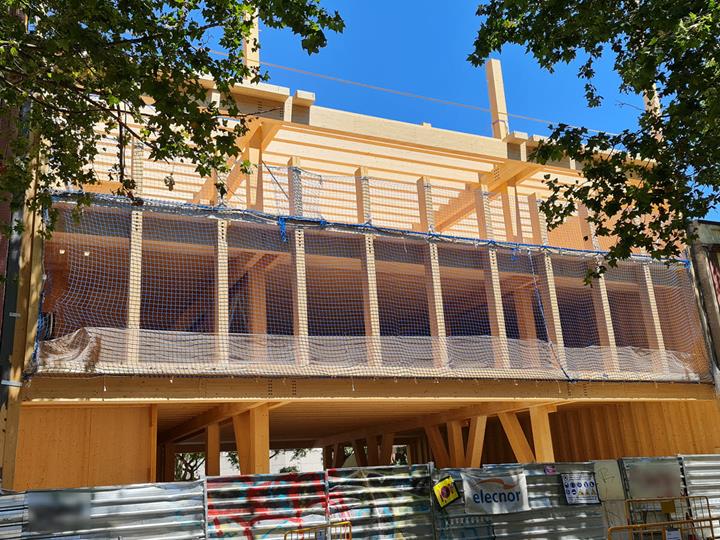

地上结构包括了层板胶合木梁和柱 (GL24h),以及正交胶合木板 (CLT)。

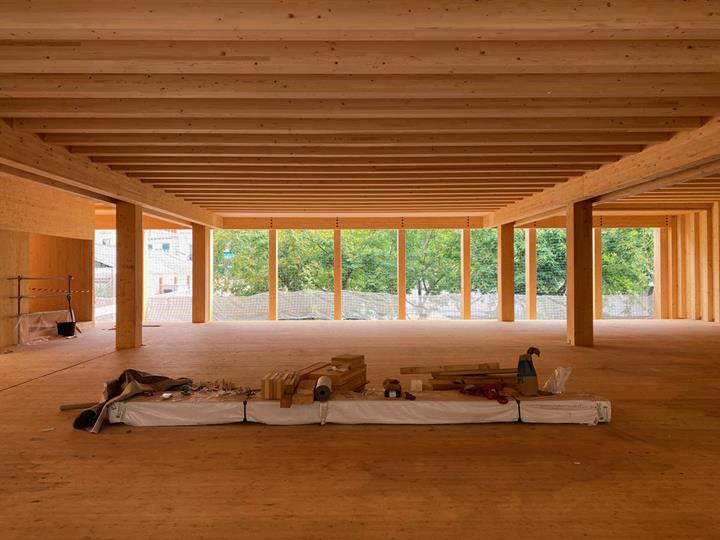

楼板由厚度为 120 mm 的预制正交胶合木板加肋 GL24h 构成。支承楼板的木梁采用 GL28h。
木结构工程公司 Madergia 也是德儒巴的客户,负责该结构的现场装配。

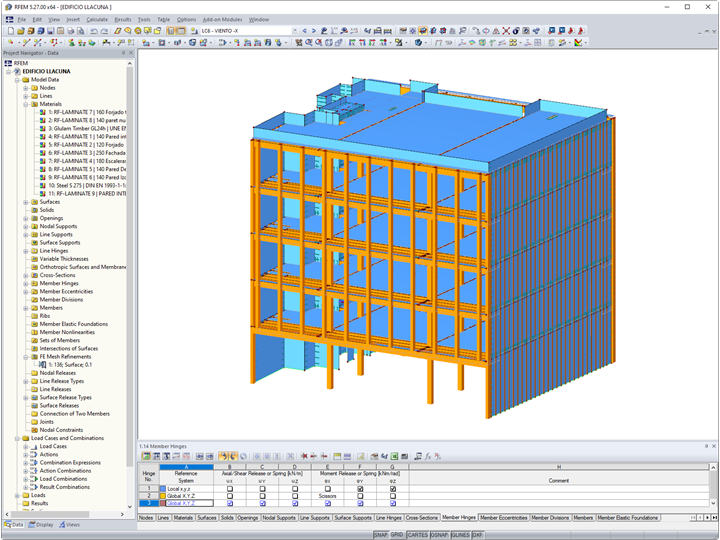

计算时考虑的荷载有自重、活荷载、风荷载和雪荷载。 此外,还使用了附加模块 RF-DYNAM Pro 对结构进行了动力分析。 对木结构梁和柱,使用了附加模块 RF-TIMBER Pro 进行了承载能力极限状态设计和防火设计。 同时,还使用了附加模块 RF-LAMINATE 对所有正交胶合木板进行了计算设计。

位置
Calle Llacuna, 42
08005, Barcelona
Spain
建筑设计 F. Xavier Grinyó de la Peña and Xavier Ballarín Rubio
项目施工管理 Betarq Group (Ramón Cisa i Sagalés)
betarq.com
咨询公司 Estudi M103 (Jorge Blasco Miguel and Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
施工 Elecnor
www.elecnor.com
木材供应商 Stora Enso
www.storaenso.com

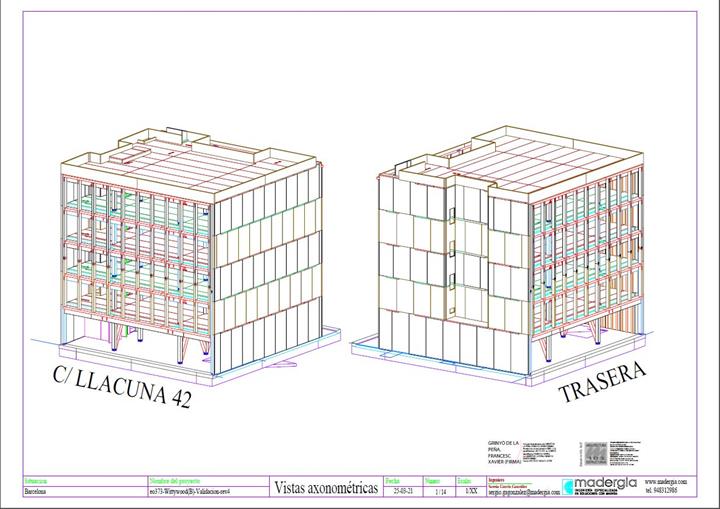

安装施工 Madergia
www.madergia.com
投资者 Wittywood


项目说明

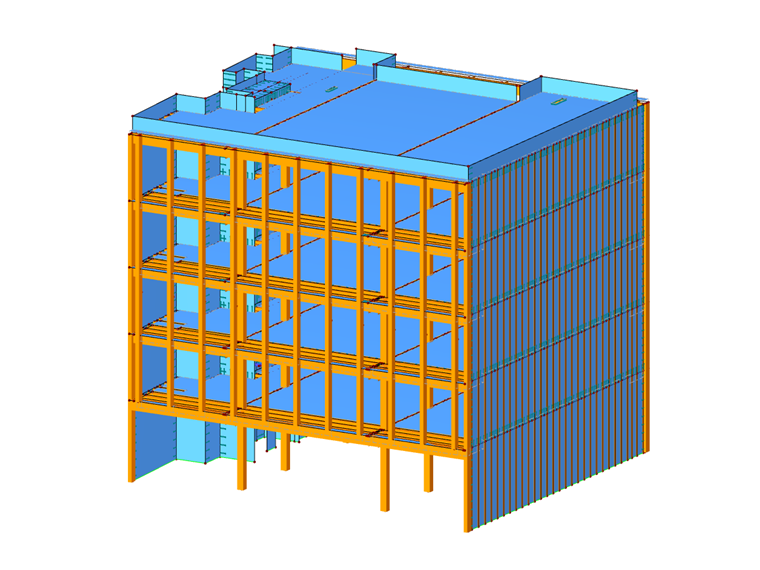

模型数据

节点数目: 3106
线的数目 5741
杆件数目: 2555
面的数目: 209
荷载工况数目 8
荷载组合数目 158
结果组合数目 6
总重量 420,219 t
翘曲区域尺寸 23.651 x 21.332 x 22.100 m
软件版本 5.25.01
